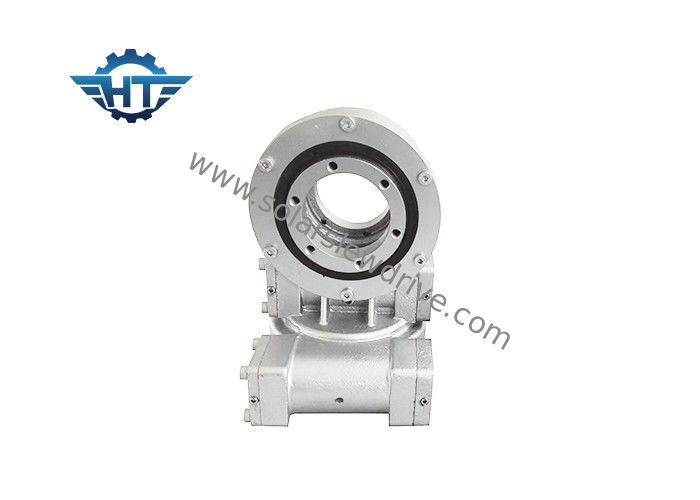

Lieferung von innovativen und kosteneffektiven Herumdrehenantrieben
Herkunftsort: | China |
Markenname: | HangTuo |
Zertifizierung: | CE, ISO9001 |
Modellnummer: | SDE7“ |
Min Bestellmenge: | 1-teilig |
---|---|
Preis: | USD 280~504 / pc |
Verpackung Informationen: | Furnierholzkasten |
Lieferzeit: | 15~45 Tage |
Zahlungsbedingungen: | L / C, T / T, Western Union |
Versorgungsmaterial-Fähigkeit: | 2000 STÜCK PRO MONAT |
Material: | 50Mn, 42CrMo | Modell: | SDE7“ |
---|---|---|---|
Gang-Verhältnis: | 57:1 | Nennleistungsdrehmoment: | 2000 Nanometer |
Haltemoment: | 13200 Nanometer | Kippen des Drehmoments: | 7500 Nanometer |
Effizienz: | 40% | Standardfarbe: | RAL 9006 |
Markieren: | kleiner Durchlauf-Antrieb,Schneckengetriebemotor |
Der Herumdrehenantrieb ist ein neuer Typ Herumdrehenprodukt, normalerweise genannt Herumdrehenring, der normalerweise aus Wurm, Herumdrehenring, Wohnung, Motor und anderen Komponenten verfasst wird. Da die Kernkomponenten Lager herumdrehen, können sie axialen Kräften, Radialkräften und Kippmomenten gleichzeitig widerstehen. Verglichen mit traditionellen Drehprodukten, hat der neue Dreh-Antrieb Eigenschaften der einfachen Installation, der einfachen Wartung und des höheren IP-Grades.
Herumdrehenantrieb sind in PV-, CPV-, STP-Solartracking-systemen und in den Bauanwendungen einschließlich LKW-Kräne, manlifts, Drehscheiben, Hafenmaschinerie, modulare Fahrzeuge, kleine Windstromnetze und Verbindungen über Satelitte weit verbreitet.
Eigenschaften
1. Hohes backholding Drehmoment, zum der Solarsicherheit des Tracking-Systems zu verbessern
2. Schneckengetriebe nach innen einschlagend
3. multi Zahnkontakt, zum der hohen Last sicherzustellen
4. selbstsichernde Funktion
Technische Daten
Modell | Verhältnis | Nennleistungs-Drehmoment (N.m) | Kippen Drehmoment (N.m) | Haltemoment (N.m) | Axiale Last (kN) | Radiallast (kN) | Leistungsfähigkeit | Präzision (°) | Selbstsichernd | Gewicht (Kilogramm) |
3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Ja | 25 |
5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ja | 34 |
7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Ja | 56 |
9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Ja | 92 |
12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ja | 160 |
14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ja | 224 |
17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ja | 320 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ja | 492 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ja | 705 |
Anmerkung: Die oben genannten Maße und die Parameter werden aktualisiert möglicherweise, oder eingestellt, auf ausführlichere Maße und Parameter, beziehen Sie bitte sich auf unsere Verkaufszeichnungen.
Applicatons
Kundengebundene Dienstleistungen
1. Spezieller Entwurf basiert auf verschiedenen Anwendungen und Projekten
2. Verschiedene Arten von Motoren konnten, wie Hydraulikmotoren, Schrittmotoren, elektrische Motoren etc. zusammengebracht werden.
3. Die verschiedenen Farben sind basiert auf RAL-Code verfügbares; unsere Standardfarbe ist RAL 9006.
