Startseite ProdukteDoppelachsendurchlauf-Antrieb

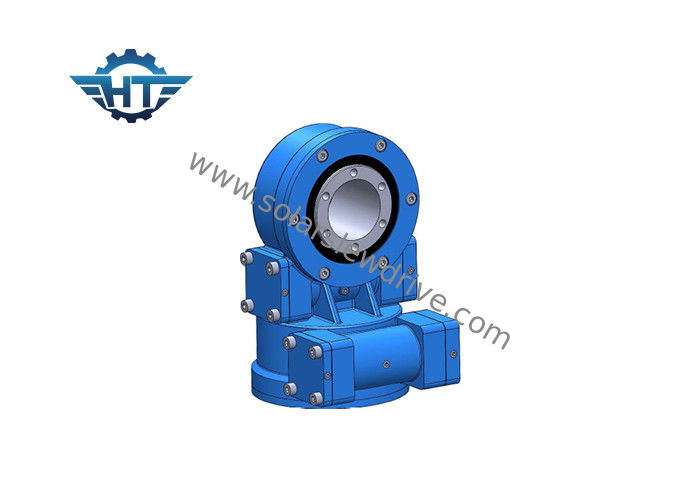

SDE3 verdoppeln mit Bewegungsdoppelachsen-Durchlauf-Fahrwerk für 6 das PCS-Sonnenkollektor-Solartracking-system

SDE3 verdoppeln mit Bewegungsdoppelachsen-Durchlauf-Fahrwerk für 6 das PCS-Sonnenkollektor-Solartracking-system

  • SDE3 verdoppeln mit Bewegungsdoppelachsen-Durchlauf-Fahrwerk für 6 das PCS-Sonnenkollektor-Solartracking-system
  • SDE3 verdoppeln mit Bewegungsdoppelachsen-Durchlauf-Fahrwerk für 6 das PCS-Sonnenkollektor-Solartracking-system
SDE3 verdoppeln mit Bewegungsdoppelachsen-Durchlauf-Fahrwerk für 6 das PCS-Sonnenkollektor-Solartracking-system
Produktdetails:
Herkunftsort: China
Markenname: HangTuo
Zertifizierung: CE, ISO9001
Modellnummer: SDE3“
Zahlung und Versand AGB:
Min Bestellmenge: 1-teilig
Preis: USD 280~504 / pc
Verpackung Informationen: Furnierholzkasten
Lieferzeit: 15~45 Tage
Zahlungsbedingungen: L / C, T / T, Western Union
Versorgungsmaterial-Fähigkeit: 2000 STÜCK PRO MONAT
Kontakt
Ausführliche Produkt-Beschreibung
Material: 50Mn, 42CrMo, QUART Gang-Verhältnis: 31:1
Nennleistungs-Drehmoment: 600 Nanometer Haltemoment: 1500 Nanometer
Kippen des Drehmoments: 5800 Nanometer Standardfarbe: RAL 9006
Rückprall: weniger als 0,1 Grad Drehende Art: Doppelte Achse
Markieren:

kleiner Durchlauf-Antrieb

,

Schneckengetriebemotor

SDE3 verdoppeln mit Bewegungsdoppelachsen-Durchlauf-Fahrwerk für 6 das PCS-Sonnenkollektor-Solartracking-system



Beschreibung



Durchlauf-Antriebe werden für gleichzeitiges Getriebe von axialen und Radialkräften sowie Getriebe des Kippens von Momenten benutzt. Durchlauf-Antriebe bestehen einem Ball- oder Rollenherumdrehenring, hydraulisch oder Elektroantrieben und aus einer vollständig beiliegenden Wohnung. Reihe Se tötete Antriebe sind entworfen mit Wurmgang.



Eigenschaften



1. Hohes backholding Drehmoment, zum der Solarsicherheit des Tracking-Systems zu verbessern

2. Schneckengetriebe nach innen einschlagen

3. Multi Zahnkontakt, zum der hohen Last sicherzustellen

4. Selbstsichernde Funktion



Doppelachsenherumdrehenantriebe werden in den Doppelachsen-Solarverfolgern, in den Heliostats, in starkem photovoltaics (CPV) und in der Satellitenantenne benutzt.



Technische Daten von Doppelachsen-Herumdrehenantrieben



Modell Verhältnis Nennleistungs-Drehmoment (N.m) Kippen Drehmoment (N.m) Haltemoment (N.m) Axiale Last (kN) Radiallast (kN) Leistungsfähigkeit Präzision (°) Selbstsichernd Gewicht (Kilogramm)
3" 31:1 600 1500 5800 10 15 40% ≤0.1 Ja 25
5" 37:1 800 6000 9200 16 27 40% ≤0.1 Ja 34
7" 57:1 2000 7500 13200 34 58 40% ≤0.1 Ja 56
9" 61:1 4300 16000 27200 60 130 40% ≤0.1 Ja 92
12" 78:1 5800 25000 40560 77 190 40% ≤0.1 Ja 160
14" 85:1 6750 48000 44200 110 230 40% ≤0.1 Ja 224
17" 102:1 9460 67000 53040 142 390 40% ≤0.1 Ja 320
21" 125:1 16000 89000 65000 337 640 40% ≤0.1 Ja 492
25" 150:1 21450 112000 89000 476 950 40% ≤0.1 Ja 705



Anmerkung: Die oben genannten Maße und die Parameter werden aktualisiert möglicherweise, oder eingestellt, auf ausführlichere Maße und Parameter, beziehen Sie bitte sich auf unsere Verkaufszeichnungen.



Kundengebundene Dienstleistungen


1. Spezieller Entwurf basiert auf verschiedenen Anwendungen und Projekten
2. konnten verschiedene Arten von Motoren, wie Hydraulikmotoren, Schrittmotoren, elektrische Motoren etc. zusammengebracht werden.
3. sind die verschiedenen Farben basiert auf RAL-Code verfügbares; unsere Standardfarbe ist RAL 9006.



Applicatons



Herumdrehenantrieb für Doppelachsen-Solartracking-system



SDE3 verdoppeln mit Bewegungsdoppelachsen-Durchlauf-Fahrwerk für 6 das PCS-Sonnenkollektor-Solartracking-system 0



Herumdrehenantrieb für Satellitentracking-system



SDE3 verdoppeln mit Bewegungsdoppelachsen-Durchlauf-Fahrwerk für 6 das PCS-Sonnenkollektor-Solartracking-system 1



Herumdrehenantrieb für Konzentrat PV-Tracking-System

SDE3 verdoppeln mit Bewegungsdoppelachsen-Durchlauf-Fahrwerk für 6 das PCS-Sonnenkollektor-Solartracking-system 2
