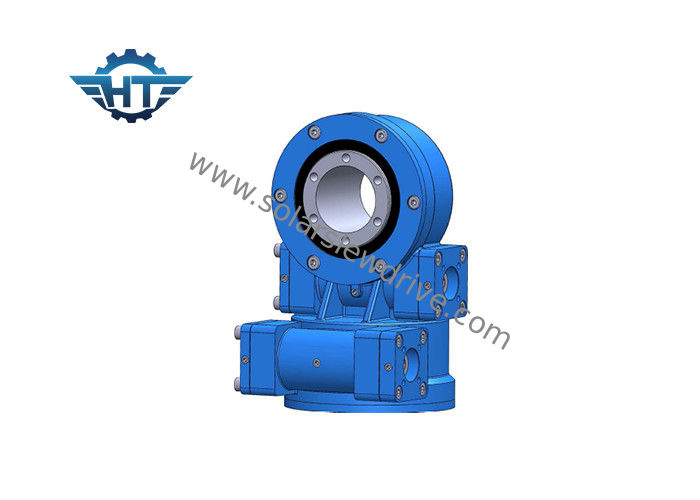

Niedriger SDE5 Umdrehungsgeschwindigkeits-Doppelachsen-Durchlauf-Antrieb mit ISO9001-/CER-Bescheinigung für Solarverfolger

Niedriger SDE5 Umdrehungsgeschwindigkeits-Doppelachsen-Durchlauf-Antrieb mit ISO9001-/CER-Bescheinigung für Solarverfolger

  • Niedriger SDE5 Umdrehungsgeschwindigkeits-Doppelachsen-Durchlauf-Antrieb mit ISO9001-/CER-Bescheinigung für Solarverfolger
Niedriger SDE5 Umdrehungsgeschwindigkeits-Doppelachsen-Durchlauf-Antrieb mit ISO9001-/CER-Bescheinigung für Solarverfolger
Produktdetails:
Herkunftsort: China
Markenname: HangTuo
Zertifizierung: CE, ISO9001
Modellnummer: SDE5“
Zahlung und Versand AGB:
Min Bestellmenge: 1-teilig
Preis: USD 280~504 / pc
Verpackung Informationen: Furnierholzkasten
Lieferzeit: 15~45 Tage
Zahlungsbedingungen: L / C, T / T, Western Union
Versorgungsmaterial-Fähigkeit: 2000 STÜCK PRO MONAT
Kontakt
Ausführliche Produkt-Beschreibung
Material: 50Mn, 42CrMo Modell: SDE 5
Gang-Verhältnis: 37:1 Nennleistungsdrehmoment: 800 Nanometer
Haltemoment: 9200 Nanometer Kippen des Drehmoments: 6000 Nanometer
Effizienz: 40% Standardfarbe: RAL 9006
Rückprall: ≤ 0,1 Merkmal: Doppelachse
Markieren:

kleiner Durchlauf-Antrieb

,

Schneckengetriebemotor

Niedriger SDE5 Umdrehungsgeschwindigkeits-Doppelachsen-Durchlauf-Antrieb mit ISO9001-/CER-Bescheinigung für Solarverfolger



Beschreibung



Die Leistung von Herumdrehenantrieben reicht von 6kNm bis zu 220kNm des Haltemoments, von 200Nm bis zu 63kNm des Abtriebsdrehmoments, von 500Nm bis zu 271kNm der Kippmomenttragfähigkeit und von den Getriebereduzierungsverhältnissen des 30:1 bis zu 156.600: 1. Die Montage kann oder über einer Kombination von mehrfachen Äxten horizontal, vertikal getan werden.



Vertikale Installation

Es wird geraten, um die Herumdrehenantriebe anzubringen, die auf befestigte zeichnende Oberseite in Solaranwendungen für besseren Schutz sich beziehen.

Für andere Anwendungen basieren die Montagerichtungen auf der Bewertung des Schutzniveaus und es ist für besseren Schutz besser.



Horizontale Installation

Es wird, um die Herumdrehenantriebe anzubringen geraten, die an der Azimutachse in Solaranwendungen für besseren Schutz und Schutz für die Aufzugachse hinzuzufügen umgedreht sind.



Für andere Anwendungen basieren die Montagerichtungen auf der Bewertung des Schutzniveaus und es ist für besseren Schutz besser.



Die Doppelachsenherumdrehenantriebe wird von zwei Richtungen angebracht.



Vorteil



1. Starker Kippmoment basiert auf Herumdrehenring

2. Adopt Schneckengetriebe einschlagend

3. Fahren Sie größere Last für die Anwendung des multi Zahnkontaktes

4. Verbessern Sie statische selbstsichernde Funktion



Technische Daten



Modell Verhältnis Nennleistungs-Drehmoment (N.m) Kippen Drehmoment (N.m) Haltemoment (N.m) Axiale Last (kN) Radiallast (kN) Leistungsfähigkeit Präzision (°) Selbstsichernd Gewicht (Kilogramm)
3" 31:1 600 1500 5800 10 15 40% ≤0.1 Ja 25
5" 37:1 800 6000 9200 16 27 40% ≤0.1 Ja 34
7" 57:1 2000 7500 13200 34 58 40% ≤0.1 Ja 56
9" 61:1 4300 16000 27200 60 130 40% ≤0.1 Ja 92
12" 78:1 5800 25000 40560 77 190 40% ≤0.1 Ja 160
14" 85:1 6750 48000 44200 110 230 40% ≤0.1 Ja 224
17" 102:1 9460 67000 53040 142 390 40% ≤0.1 Ja 320
21" 125:1 16000 89000 65000 337 640 40% ≤0.1 Ja 492
25" 150:1 21450 112000 89000 476 950 40% ≤0.1 Ja 705



Anmerkung: Die oben genannten Maße und die Parameter werden aktualisiert möglicherweise, oder eingestellt, auf ausführlichere Maße und Parameter, beziehen Sie bitte sich auf unsere Verkaufszeichnungen.



Kundengebundene Dienstleistungen
1. spezieller Entwurf basiert auf verschiedenen Anwendungen und Projekten
2. konnten verschiedene Arten von Motoren, wie Hydraulikmotoren, Schrittmotoren, elektrische Motoren etc. zusammengebracht werden.
3. sind die verschiedenen Farben basiert auf RAL-Code verfügbares; unsere Standardfarbe ist RAL 9006.



Applicatons



Niedriger SDE5 Umdrehungsgeschwindigkeits-Doppelachsen-Durchlauf-Antrieb mit ISO9001-/CER-Bescheinigung für Solarverfolger 0



Starkes Solartracking-system, indem es Antriebe eines Doppelachsenherumdrehens auf einem Sonnensystem, die hohe Nachfrage der Hochleistung des Herumdrehens benötigen, fährt anwendet.
