Lieferung von innovativen und kosteneffektiven Herumdrehenantrieben
Herkunftsort: | China |
Markenname: | HangTuo |
Zertifizierung: | CE, ISO9001 |
Modellnummer: | SDE7“ |
Min Bestellmenge: | 1-teilig |
---|---|
Preis: | USD 280~504 / pc |
Verpackung Informationen: | Furnierholzkasten |
Lieferzeit: | 15~45 Tage |
Zahlungsbedingungen: | L / C, T / T, Western Union |
Versorgungsmaterial-Fähigkeit: | 2000 STÜCK PRO MONAT |
Material: | 50Mn, 42CrMo | Modell: | SDE7 |
---|---|---|---|
Art: | Wurm und wormwheel | Garantie: | 3 Jahre |
Soem: | Verfügbar | Technische Unterstützung: | Ganzes Leben |
Anwendung: | Solartracking-system | Verhältnis: | 57 |
Markieren: | Herumdrehenring-Antrieb,kleiner Durchlauf-Antrieb |

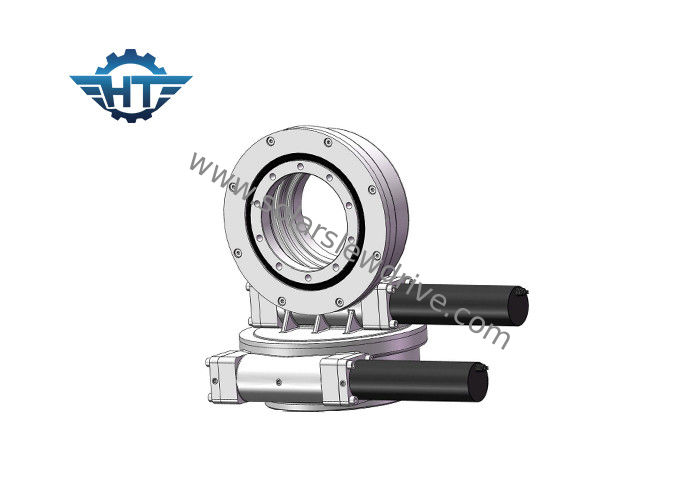

Zuverlässige SDE3/SDE5 verdoppeln Achsen-Durchlauf-Antrieb mit Schrittmotor und Fahrern für CSP-Station
Spezifikationen
Unsere Basismodellgrößen liefern Leistungsbereiche von 1.500 Nanometer bis 11.200 Nanometer von Haltemoment, 100Nm bis 20.000 Nanometer von Abtriebsdrehmoment, 5000 Nanometer bis 89.000 Nanometer von Kippen des Drehmoments und der Getriebereduzierungsverhältnisse des 30:1 bis zu 150: 1. Indem es ein planetarisches Getriebe befestigte, könnte das Gangverhältnis sogar höher sein. Die Antriebe können oder an einer Kombination von mehrfachen Äxten horizontal, vertikal angebracht werden.
Zuverlässigkeit
Unsere SDE-Doppel-achsenherumdrehenantriebe sind während einer 30-jährigen Feldlebenszeit der genauen Positionierung 3D sicherlich. SDE-Antriebe schaffen eine leistungsfähige und zuverlässige Lösung in einem einzelnen Antrieb. Wir qualifizieren alle unsere Komponenten und Rohstoffe unter Verwendung der Standards, die durch ISO 9001, CER-Bescheinigungen eingestellt werden, um das Feldleben zu maximieren.
Leistung
Unsere Sanduhr-Wurmtechnologie der Durchlauf-Antriebe Gebrauch patentierte, zum der maximalen Steuer- und Bewegungsunterstützung zu geben. Unsere Wurmgänge engagieren sich 5 bis 11 Zähne auf dem Teilkreis der Kupplungsglocke von der Sanduhrschraube, die höherer Zahneingriff als Standardwürmer ist und dem Getriebe größere Stabilität und Stärke gibt. Lernen Sie mehr über Sanduhrtechnologie.
Anwendungen
Die allgemeinste Herumdrehenantriebsanwendung für die Doppel-achsenherumdrehenantriebe sind Doppel-achsensolarverfolger, wie Heliostats und starkes photovoltaics (CPV) und Satelliten- oder Radarteller. Andere Anwendungen wie Automobilaufzüge, Roboterarmstellwerke und Stadiumsausrüstung.
Indem sie Sanduhrwurm adoping, haben die Antriebe die folgenden Eigenschaften:
1) Mit hohem Ausschuss Drehmoment und halten Last
2) Spitzenspurhaltungspräzision
3) Starke Korrosionsbeständigkeit und Versiegeln effektiv
Herumdrehenantrieb angewendet in der Satellitenantenne:
Wie man die richtige Größe von Herumdrehenantrieben wählt?
Eine richtige Größe der Herumdrehenantriebe zu beschließen, um nicht nur vom Leistungsmangel oder vom Leistungsüberschuß zu vermeiden ist Spiel ein wichtige Rolle, wenn es kosteneffektive Lösungen erzielt.
Geben Sie uns die folgenden Informationen bitte, um einen passenden Herumdrehenantrieb vorzuwählen:
1. die Anwendung
2. der Ertrag Toque erfordert. Wenn Sie keine klare Idee von dem Daten haben, einfach sagen Sie uns, dass die Last zum Beispiel das Gewicht von Platten und die Schienenplatten auf unserem Herumdrehen fahren.
3. die Lastsmaße und der größte Wind in Ihrem Bereich in der Vergangenheit 10 Jahre, die verwendet werden, um zu berechnen, wenn der Antrieb, den wir uns empfahlen, konnten die maxium Last tragen, wenn der große Wind kommt.
4. die Ertraggeschwindigkeit forderten Sie, welches uns hilft, die passenden Motoren für Sie zu empfehlen.
5. andere Informationen wie Rückprall-, IP-Gradnachfrage usw.
Unsere Doppelachsenherumdrehenantriebe sind unten, für ausführlichere Maße aufgeführt und Parameter, beziehen bitte sich auf unsere Verkaufszeichnungen.
Modell | Verhältnis | Nennleistungs-Drehmoment (N.m) | Kippen Drehmoment (N.m) | Haltemoment (N.m) | Axiale Last (kN) | Radiallast (kN) | Leistungsfähigkeit | Präzision (°) | Selbstsichernd | Gewicht (Kilogramm) |
3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Ja | 25 |
5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ja | 34 |
7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Ja | 56 |
9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Ja | 92 |
12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ja | 160 |
14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ja | 224 |
17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ja | 320 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ja | 492 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ja | 705 |
