Startseite ProdukteDoppelachsendurchlauf-Antrieb

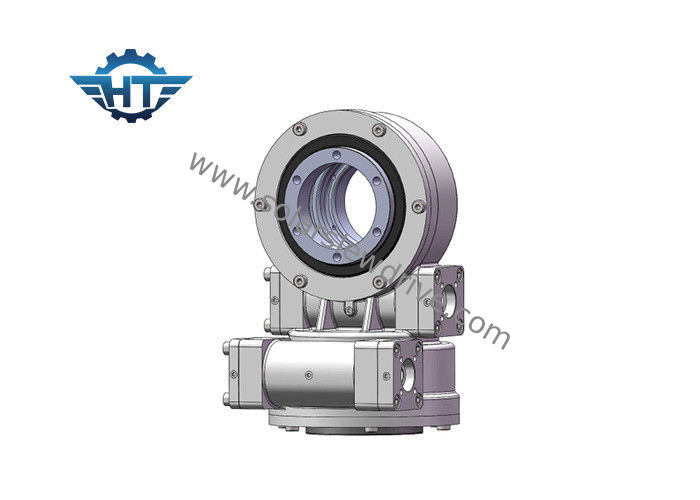

Beiliegender Gang-Herumdrehenantrieb des Wurm-SDE5 für Doppeltracking-system achse GPSs Sun für zwei Richtungen

Beiliegender Gang-Herumdrehenantrieb des Wurm-SDE5 für Doppeltracking-system achse GPSs Sun für zwei Richtungen

  • Beiliegender Gang-Herumdrehenantrieb des Wurm-SDE5 für Doppeltracking-system achse GPSs Sun für zwei Richtungen
  • Beiliegender Gang-Herumdrehenantrieb des Wurm-SDE5 für Doppeltracking-system achse GPSs Sun für zwei Richtungen
Beiliegender Gang-Herumdrehenantrieb des Wurm-SDE5 für Doppeltracking-system achse GPSs Sun für zwei Richtungen
Produktdetails:
Herkunftsort: China
Markenname: HangTuo
Zertifizierung: CE, ISO9001
Modellnummer: SDE5“
Zahlung und Versand AGB:
Min Bestellmenge: 1-teilig
Preis: USD 280~504 / pc
Verpackung Informationen: Furnierholzkasten
Lieferzeit: 15~45 Tage
Zahlungsbedingungen: L / C, T / T, Western Union
Versorgungsmaterial-Fähigkeit: 2000 STÜCK PRO MONAT
Kontakt
Ausführliche Produkt-Beschreibung
Material: 50Mn, 42CrMo, QUART Modell: Zweiachsen7 Zoll
Gang-Verhältnis: 57: 1 Abtriebsdrehmoment: 0,8 kNm
Haltemoment: kNm 6 Kippen des Drehmoments: kNm 9,2
Leistungsfähigkeit: 40% Arbeit Temp.: -30 Celsius~+120 Celsius
Markieren:

Herumdrehenring-Antrieb

,

Schneckengetriebemotor

Beiliegender Gang-Herumdrehenantrieb des Wurm-SDE5 für Doppeltracking-system achse GPSs Sun für zwei Richtungen



Descripiton



Modell: SDE7
Ursprungsort: Changzhou, China
Marke: HT
Art: Beiliegend
Material: 42CrMo, 50Mn
Abtriebsdrehmoment: 800N.m
Kippen des Moment-Drehmoments: 6000 N.m
Haltemoment: 9200 N.m
Statische axiale Bewertung: 133 KN
Statische Radialbewertung: 53 KN
Dynamische axiale Bewertung: 32 KN
Dynamische Radialbewertung: 28KN
Gang-Verhältnis: 57:1
Leistungsfähigkeit: 40%



Hangtuos Herumdrehenantrieb wird aus der Wohnung, Herumdrehenlager, die Dichtung verfasst und schlägt Wurm mit einigen abgeschlossenen Ersatzteilen ein. Wir können den elektronischen Motor und den Hydraulikmotor auch produzieren, die für das Herumdrehen von Antrieben benutzt werden, die Bewegungen für Rotation der rechtsläufigen Richtung und der rechtsläufigen Richtung des Zählers können.



Vorteil



1. Starker Kippmoment basiert auf Herumdrehenring

2. Adopt Schneckengetriebe einschlagend

3. Fahren Sie größere Last für die Anwendung des multi Zahnkontaktes

4. Verbessern Sie statische selbstsichernde Funktion



Leistungs-Diagramm von SDE-Reihe



Modell Verhältnis Nennleistungs-Drehmoment (N.m) Kippen Drehmoment (N.m) Haltemoment (N.m) Axiale Last (kN) Radiallast (kN) Leistungsfähigkeit Präzision (°) Selbstsichernd Gewicht (Kilogramm)
3" 31:1 600 1500 5800 10 15 40% ≤0.1 Ja 25
5" 37:1 800 6000 9200 16 27 40% ≤0.1 Ja 34
7" 57:1 2000 7500 13200 34 58 40% ≤0.1 Ja 56
9" 61:1 4300 16000 27200 60 130 40% ≤0.1 Ja 92
12" 78:1 5800 25000 40560 77 190 40% ≤0.1 Ja 160
14" 85:1 6750 48000 44200 110 230 40% ≤0.1 Ja 224
17" 102:1 9460 67000 53040 142 390 40% ≤0.1 Ja 320
21" 125:1 16000 89000 65000 337 640 40% ≤0.1 Ja 492
25" 150:1 21450 112000 89000 476 950 40% ≤0.1 Ja 705



Anmerkung: Die oben genannten Maße und die Parameter werden aktualisiert möglicherweise, oder eingestellt, auf ausführlichere Maße und Parameter, beziehen Sie bitte sich auf unsere Verkaufszeichnungen.



Klassifikationen u. Zeichnungen

Es gibt normalerweise einzelne Achsenart; Doppelachsenart, vertikale Art und Doppelwurm schreiben von 3 bis 25 Zoll, für Detail, das pls mit uns für das Verkaufszeichnen in Verbindung treten.



Verkaufszum beispiel zeichnen des Zoll SDE5:



Die Installationsmaße:

Beiliegender Gang-Herumdrehenantrieb des Wurm-SDE5 für Doppeltracking-system achse GPSs Sun für zwei Richtungen 0
