Produktdetails:
Herkunftsort: China
Markenname: HangTuo
Zertifizierung: CE, ISO9001
Modellnummer: SDE12“
Zahlung und Versand AGB:
Min Bestellmenge: 1-teilig
Preis: USD 280~504 / pc
Verpackung Informationen: Furnierholzkasten
Lieferzeit: 15~45 Tage
Zahlungsbedingungen: L / C, T / T, Western Union
Versorgungsmaterial-Fähigkeit: 2000 STÜCK PRO MONAT
Kontakt
Ausführliche Produkt-Beschreibung
Material: 50Mn, 42CrMo Modell: SDE12
Art: Wurm und wormwheel Garantie: 3 Jahre
Soem: Verfügbar Technische Unterstützung: Ganzes Leben
Anwendung: Solartracking-system Verhältnis: 78
Farbe: basiert auf RAL-Code Arbeit Temp.: -30~+120 Celsius
Markieren:

Herumdrehenring-Antrieb

,

kleiner Durchlauf-Antrieb

Gang-Verhältnis 78/1 achsen-Durchlauf-Antrieb SDE 12 Doppelzweiachsig für Doppelachse Sun-Sonnensystem

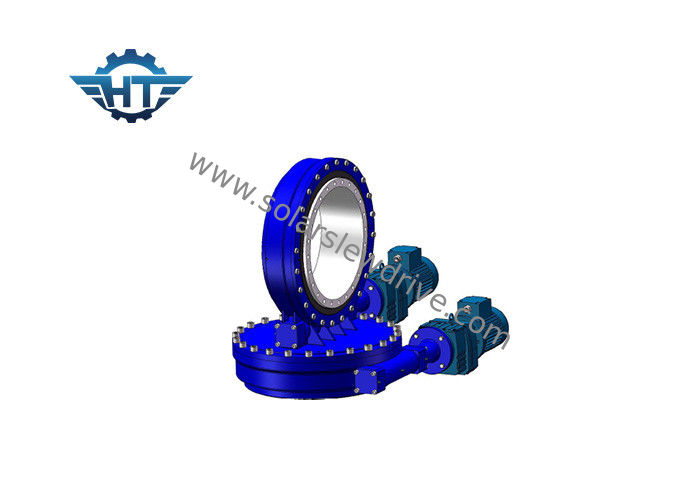

Doppelachsendurchlauf-Antrieb (SDE-Art) - Solarverfolgerdurchlauf-Antrieb


Das SDE-Reihenentwerfen ist absorbiert die Vorteile von VE und von Se. Die Azimut- und Aufzug3d Richtung, die sich gleichzeitig dreht.
Die allgemeinste Herumdrehenantriebsanwendung für die Doppel-achsenherumdrehenantriebe sind Doppel-achsensolarverfolger, wie Heliostats und starkes photovoltaics (CPV) und Satelliten- oder Radarteller. Andere Anwendungen umfassen Automobilaufzüge, Roboterarmstellwerke und Stadiumsausrüstung.

Spezifikationen



Unsere Basismodellgrößen liefern Leistungsbereiche von 1.500 Nanometer bis 11.200 Nanometer von Haltemoment, 100Nm bis 20.000 Nanometer von Abtriebsdrehmoment, 5000 Nanometer bis 89.000 Nanometer von Kippen des Drehmoments und der Getriebereduzierungsverhältnisse des 30:1 bis zu 150: 1. Indem es ein planetarisches Getriebe befestigte, könnte das Gangverhältnis sogar höher sein. Die Antriebe können oder an einer Kombination von mehrfachen Äxten horizontal, vertikal angebracht werden.



Zuverlässigkeit



Unsere SDE-Doppel-achsenherumdrehenantriebe sind während einer 30-jährigen Feldlebenszeit der genauen Positionierung 3D sicherlich. SDE-Antriebe schaffen eine leistungsfähige und zuverlässige Lösung in einem einzelnen Antrieb. Wir qualifizieren alle unsere Komponenten und Rohstoffe unter Verwendung der Standards, die durch ISO 9001, CER-Bescheinigungen eingestellt werden, um das Feldleben zu maximieren.



Leistung



Unsere Sanduhr-Wurmtechnologie der Durchlauf-Antriebe Gebrauch patentierte, zum der maximalen Steuer- und Bewegungsunterstützung zu geben. Unsere Wurmgänge engagieren sich 5 bis 11 Zähne auf dem Teilkreis der Kupplungsglocke von der Sanduhrschraube, die höherer Zahneingriff als Standardwürmer ist und dem Getriebe größere Stabilität und Stärke gibt. Lernen Sie mehr über Sanduhrtechnologie.



Indem sie Sanduhrwurm adoping, haben die Antriebe die folgenden Eigenschaften:



1) Mit hohem Ausschuss Drehmoment und halten Last



2) Spitzenspurhaltungspräzision



3) Starke Korrosionsbeständigkeit und Versiegeln effektiv



Unsere Doppelachsenherumdrehenantriebe sind unten, für ausführlichere Maße aufgeführt und Parameter, beziehen bitte sich auf unsere Verkaufszeichnungen



Modell Verhältnis Nennleistungs-Drehmoment (N.m) Kippen Drehmoment (N.m) Haltemoment (N.m) Axiale Last (kN) Radiallast (kN) Leistungsfähigkeit Präzision (°) Selbstsichernd Gewicht (Kilogramm)
3" 31:1 600 1500 5800 10 15 40% ≤0.1 Ja 25
5" 37:1 800 6000 9200 16 27 40% ≤0.1 Ja 34
7" 57:1 2000 7500 13200 34 58 40% ≤0.1 Ja 56
9" 61:1 4300 16000 27200 60 130 40% ≤0.1 Ja 92
12" 78:1 5800 25000 40560 77 190 40% ≤0.1 Ja 160
14" 85:1 6750 48000 44200 110 230 40% ≤0.1 Ja 224
17" 102:1 9460 67000 53040 142 390 40% ≤0.1 Ja 320
21" 125:1 16000 89000 65000 337 640 40% ≤0.1 Ja 492
25" 150:1 21450 112000 89000 476 950 40% ≤0.1 Ja 705



Wie man die richtige Größe von Herumdrehenantrieben wählt?



Eine richtige Größe der Herumdrehenantriebe zu beschließen, um nicht nur vom Leistungsmangel oder vom Leistungsüberschuß zu vermeiden ist Spiel ein wichtige Rolle, wenn es kosteneffektive Lösungen erzielt.



Geben Sie uns die folgenden Informationen bitte, um einen passenden Herumdrehenantrieb vorzuwählen:



1. die Anwendung

2. der Ertrag Toque erfordert. Wenn Sie keine klare Idee von dem Daten haben, einfach sagen Sie uns, dass die Last zum Beispiel das Gewicht von Platten und die Schienenplatten auf unserem Herumdrehen fahren.

3. die Lastsmaße und der größte Wind in Ihrem Bereich in der Vergangenheit 10 Jahre, die verwendet werden, um zu berechnen, wenn der Antrieb, den wir uns empfahlen, konnten die maxium Last tragen, wenn der große Wind kommt.

4. die Ertraggeschwindigkeit forderten Sie, welches uns hilft, die passenden Motoren für Sie zu empfehlen.

5. andere Informationen wie Rückprall-, IP-Gradnachfrage usw.
