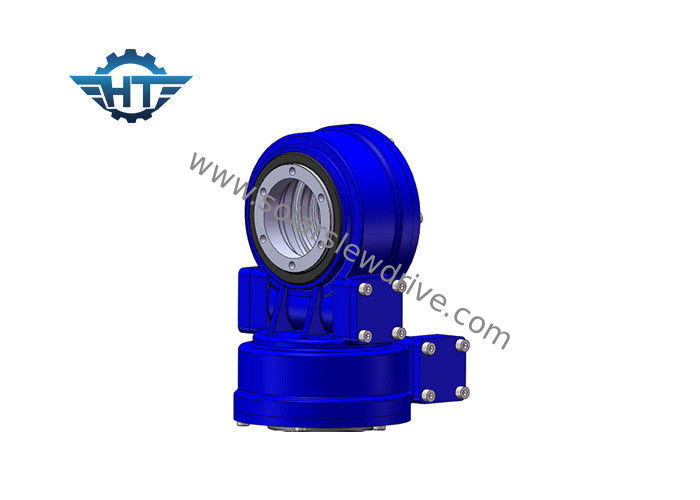

Wurm und Schneckenrad SDE7 verdoppeln Achsen-Durchlauf-Antrieb mit 24 VDC-Planetengetriebe-Motor

Wurm und Schneckenrad SDE7 verdoppeln Achsen-Durchlauf-Antrieb mit 24 VDC-Planetengetriebe-Motor

  • Wurm und Schneckenrad SDE7 verdoppeln Achsen-Durchlauf-Antrieb mit 24 VDC-Planetengetriebe-Motor
  • Wurm und Schneckenrad SDE7 verdoppeln Achsen-Durchlauf-Antrieb mit 24 VDC-Planetengetriebe-Motor
Wurm und Schneckenrad SDE7 verdoppeln Achsen-Durchlauf-Antrieb mit 24 VDC-Planetengetriebe-Motor
Produktdetails:
Herkunftsort: China
Markenname: HangTuo
Zertifizierung: CE, ISO9001
Modellnummer: SDE7“
Zahlung und Versand AGB:
Min Bestellmenge: 1-teilig
Preis: USD 280~504 / pc
Verpackung Informationen: Furnierholzkasten
Lieferzeit: 15~45 Tage
Zahlungsbedingungen: L / C, T / T, Western Union
Versorgungsmaterial-Fähigkeit: 2000 STÜCK PRO MONAT
Kontakt
Ausführliche Produkt-Beschreibung
Material: 50Mn, 42CrMo, QUART Modell: Doppelachse 7 Zoll
Haltemoment: 13,5 kNm Kippen des Drehmoments: 13,2 kNm
Leistungsfähigkeit: 40% Axiale Belastung: 34 kN
Radiale Belastung: 58 kN Farbe: basiert auf RAL-Code
Markieren:

Herumdrehenring-Antrieb

,

Schneckengetriebemotor

Wurm und Schneckenrad SDE7 verdoppeln Achsen-Durchlauf-Antrieb mit 24 VDC-Planetengetriebe-Motor



Durchlauf-Antrieb für Doppelachsen-Solarverfolger


Die Solarverfolger können in Einzelachsenverfolger und Doppel-achsenverfolger unterteilt werden, indem man die mechanischen Eigenschaften berücksichtigt. Da Doppel-achsensysteme in der Lage sind, eine optimale Spurhaltung der Sonne zu erreichen, sind sie in allen Arten starke Solartechniken, mit Ausnahme von dem Abflussrinne-ähnlichen System populärer.



Wir haben Hydraulikmotoren und Elektromotoren für den Durchlauf fährt entsprechend seinen verschiedenen Arbeitsbedingungen, Detaildaten als unten:



Elektrischer Gangmotor



Bewegungsdaten Planetarische Daten
Nennspannung 24VDC Verhältnis 398:1
Nennstrom 1.3A Abtriebsdrehmoment 43Nm
Nenndrehzahl 800Rpm Ertrag-Geschwindigkeit 2Rpm
Gerade geschützt IP55/65/66 Geräusche <60db>



Hydraulischer Gangmotor

Wurm und Schneckenrad SDE7 verdoppeln Achsen-Durchlauf-Antrieb mit 24 VDC-Planetengetriebe-Motor 0



Glossar von Schlüsselparametern



Kippen des Moment-Drehmoments: Drehmoment ist die Last, die mit Abstand zwischen der Position der Last und der Mitte des Herumdrehenlagers multipliziert wird. Wenn das qorque, das durch Last und Abstand erzeugt wird, größer als das bewertete Kippenmomentdrehmoment ist, wird Herumdrehenantrieb umgeworfen.

Radiallast: Laden Sie Vertikale zur Achse des Herumdrehenlagers

Axiale Last: Laden Sie Ähnlichkeit zur Achse des Herumdrehenlagers

Haltemoment: Es ist das Rückdrehmoment. Wenn der Antrieb sich Rück- dreht und die Teile nicht geschädigt werden, wird das maximale erzielte Drehmoment Haltemoment genannt.

Selbstsichernd: Nur wenn er geladen wird, ist der Herumdrehenantrieb nicht in der Lage aufzuheben sich drehen und nannten folglich selbstsichernd.



SDE-Modell-Leistungs-Parameter



Modell Verhältnis Nennleistungs-Drehmoment (N.m) Kippen Drehmoment (N.m) Haltemoment (N.m) Axiale Last (kN) Radiallast (kN) Leistungsfähigkeit Präzision (°) Selbstsichernd Gewicht (Kilogramm)
3" 31:1 600 1500 5800 10 15 40% ≤0.1 Ja 25
5" 37:1 800 6000 9200 16 27 40% ≤0.1 Ja 34
7" 57:1 2000 7500 13200 34 58 40% ≤0.1 Ja 56
9" 61:1 4300 16000 27200 60 130 40% ≤0.1 Ja 92
12" 78:1 5800 25000 40560 77 190 40% ≤0.1 Ja 160
14" 85:1 6750 48000 44200 110 230 40% ≤0.1 Ja 224
17" 102:1 9460 67000 53040 142 390 40% ≤0.1 Ja 320
21" 125:1 16000 89000 65000 337 640 40% ≤0.1 Ja 492
25" 150:1 21450 112000 89000 476 950 40% ≤0.1 Ja 705
