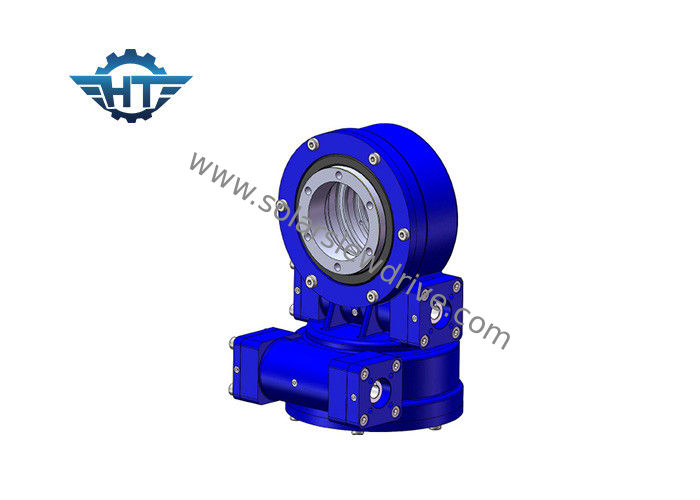

Lärmarmes SDE-Durchlauf-Antriebs-Getriebe mit hohem Haltemoment für Doppelachsen-Solartracking-system

Lärmarmes SDE-Durchlauf-Antriebs-Getriebe mit hohem Haltemoment für Doppelachsen-Solartracking-system

  • Lärmarmes SDE-Durchlauf-Antriebs-Getriebe mit hohem Haltemoment für Doppelachsen-Solartracking-system
  • Lärmarmes SDE-Durchlauf-Antriebs-Getriebe mit hohem Haltemoment für Doppelachsen-Solartracking-system
Lärmarmes SDE-Durchlauf-Antriebs-Getriebe mit hohem Haltemoment für Doppelachsen-Solartracking-system
Produktdetails:
Herkunftsort: China
Markenname: HangTuo
Zertifizierung: CE, ISO9001
Modellnummer: SDE21“
Zahlung und Versand AGB:
Min Bestellmenge: 1-teilig
Preis: USD 280~504 / pc
Verpackung Informationen: Furnierholzkasten
Lieferzeit: 15~45 Tage
Zahlungsbedingungen: L / C, T / T, Western Union
Versorgungsmaterial-Fähigkeit: 2000 STÜCK PRO MONAT
Kontakt
Ausführliche Produkt-Beschreibung
Material: 50Mn, 42CrMo, QUART Modell: SDE21
Haltemoment: kNm 89 Kippen des Drehmoments: kNm 65
Leistungsfähigkeit: 40% Axiale Belastung: kN 337
Radiale Belastung: kN 640 Farbe: basiert auf RAL-Code
Markieren:

Herumdrehenring-Antrieb

,

kleiner Durchlauf-Antrieb

Lärmarmes SDE-Reihen-Durchlauf-Antriebs-Getriebe für Doppelachsen-automatisches Solartracking-system



Beschreibung



Der Doppelachsensolarverfolger schließt eine bewegliche Plattform, eine örtlich festgelegte Plattform, eine Serienkette, eine parallele Kette und ein treibendes Gerät wie Doppelachsensolarverfolgerherumdrehenantrieb ein. Die bewegliche Plattform wird durch die Serienkette gestützt und gefahren durch die parallele Kette und bildet einen parallelen Spurhaltungsmechanismus. Durchlauf-Antrieb für Doppelachsen-Solarverfolger ist konfiguriert, um die parallele Kette zur Bewegung zu fahren, um die bewegliche Plattform zu fahren, um sich um die vertikalen und horizontalen Äxte zu drehen. Der Doppelachsensolarverfolgerherumdrehenantrieb der anwesenden Freigabe hat einen größeren Arbeitsplatz, eine bessere Spurhaltungsleistung und Vorteile der hohen Starrheit, niedriger Energieverbrauch, kleiner Antriebsmoment und niedrige Trägheit, etc.



Glossar von Schlüsselparametern



Kippen des Moment-Drehmoments: Drehmoment ist die Last, die mit Abstand zwischen der Position der Last und der Mitte des Herumdrehenlagers multipliziert wird. Wenn das qorque, das durch Last und Abstand erzeugt wird, größer als das bewertete Kippenmomentdrehmoment ist, wird Herumdrehenantrieb umgeworfen.

Radiallast: Laden Sie Vertikale zur Achse des Herumdrehenlagers

Axiale Last: Laden Sie Ähnlichkeit zur Achse des Herumdrehenlagers

Haltemoment: Es ist das Rückdrehmoment. Wenn der Antrieb sich Rück- dreht und die Teile nicht geschädigt werden, wird das maximale erzielte Drehmoment Haltemoment genannt.

Selbstsichernd: Nur wenn er geladen wird, ist der Herumdrehenantrieb nicht in der Lage aufzuheben sich drehen und nannten folglich selbstsichernd.



SDE-Modell-Leistungs-Parameter



Modell Verhältnis Nennleistungs-Drehmoment (N.m) Kippen Drehmoment (N.m) Haltemoment (N.m) Axiale Last (kN) Radiallast (kN) Leistungsfähigkeit Präzision (°) Selbstsichernd Gewicht (Kilogramm)
3" 31:1 600 1500 5800 10 15 40% ≤0.1 Ja 25
5" 37:1 800 6000 9200 16 27 40% ≤0.1 Ja 34
7" 57:1 2000 7500 13200 34 58 40% ≤0.1 Ja 56
9" 61:1 4300 16000 27200 60 130 40% ≤0.1 Ja 92
12" 78:1 5800 25000 40560 77 190 40% ≤0.1 Ja 160
14" 85:1 6750 48000 44200 110 230 40% ≤0.1 Ja 224
17" 102:1 9460 67000 53040 142 390 40% ≤0.1 Ja 320
21" 125:1 16000 89000 65000 337 640 40% ≤0.1 Ja 492
25" 150:1 21450 112000 89000 476 950 40% ≤0.1 Ja 705





Lärmarmes SDE-Durchlauf-Antriebs-Getriebe mit hohem Haltemoment für Doppelachsen-Solartracking-system 0
