Lieferung von innovativen und kosteneffektiven Herumdrehenantrieben
Herkunftsort: | China |
Markenname: | HangTuo |
Zertifizierung: | CE, ISO9001 |
Modellnummer: | SDE3 |
Min Bestellmenge: | 1-teilig |
---|---|
Preis: | USD 280~504 / pc |
Verpackung Informationen: | Furnierholzkasten |
Lieferzeit: | 15~45 Tage |
Zahlungsbedingungen: | L / C, T / T, Western Union |
Versorgungsmaterial-Fähigkeit: | 2000 STÜCK PRO MONAT |
Modell: | 3 Zoll | Gangverhältnis: | 31:1 |
---|---|---|---|
Leistungsfähigkeit: | 40% | Fahrer: | Elektromotor/Hydraulikmotor/Servomotor |
Art: | zwei Richtungen angebracht | Anwendung: | Solartracking-system |
Precison: | Hoch | Soem-Service: | Verfügbar |
Markieren: | hydraulischer Durchlaufmotor,Solarverfolger-Antrieb |

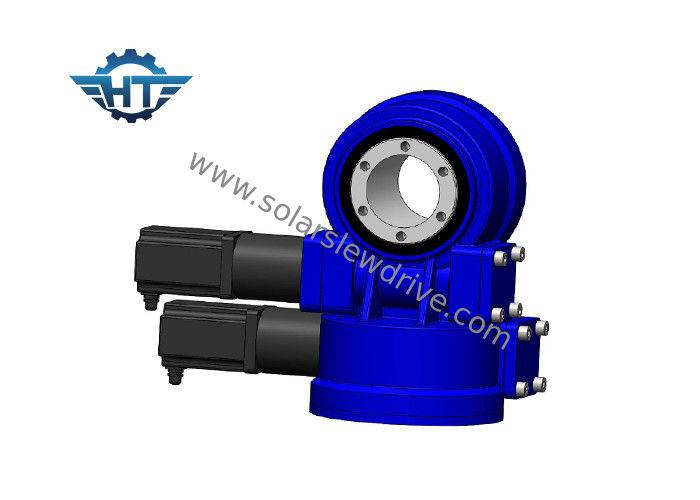

SDE3 31/1 Solardurchlauf-Antriebs-Vertikale und horizontales angebracht für Doppelachsen-Solarverfolger
Beschreibung
Antrieb Herumdrehenssde3 für Doppel-Achse Solarverfolger
Markenname: HT
Vorbildliches Number: SDE3
Bedingung: Neu
Kundendienst erbracht: Ingenieure verfügbar Maschinerie übersee instandhalten
Abtriebsdrehmoment: 600 N.m
Kippen des Momentdrehmoments: 1500 N.m
Haltemoment: 5800 N.m
Axiale Bewertung: 10 KN
Radialbewertung: 15 KN
Gang-Verhältnis: 31:1
Spurhaltung von Präzision: ≤ 0.1°
Motor: 12V, 24V, DC-Motor, 380V, 220V Wechselstrommotor
Nettogewicht: 25 Kilogramm
Lieferfrist: Probe in 15 Tage, Reihenauftrag 15~45 Tage
Eigenschaften
Anwendungen
Die allgemeinste Herumdrehenantriebsanwendung für die Doppel-achse herumdrehenden drivesare Doppel-achsensolarverfolger, wie Heliostats und starkes photovoltaics (CPV) und Satelliten- oder Radarteller. Andere Anwendungen umfassen Automobilaufzüge, Roboterarmstellwerke und Stadiumsausrüstung.
SDE-Doppel-Achsen-Stellwerk-Spezifikationen
Zuverlässigkeit
SDE-Doppel-achsenherumdrehenantriebe werden für ein 30-jähriges Feldleben der genauen Positionierung 3D versichert. SDE-Antriebe schaffen eine leistungsfähige und zuverlässige Lösung in einem einzelnen Antrieb. Wir qualifizieren alle unsere Komponenten und Rohstoffe unter Verwendung der Standards, die durch ISO 9001, CER-Bescheinigungen eingestellt werden, um das Feldleben zu maximieren.
Vorteile
Der Azimut u. kombinierte und beiliegende das Entwerfen des Aufzugs können die Spurhaltungspräzisions- und Stromerzeugungs-Leistungsfähigkeit verbessern.
FRB unter Verwendung des kombinierten Entwerfens erzielte die bessere Starrheit, die stärkere, fähig Schlagzähigkeit, der rauen Umwelt der Wüste und der anderer zu widerstehen.
Anwendung:
1) SDE-Reihenherumdrehenantrieb weitverbreitet für relative Rotationsteile des Solarverfolgers.
2) Doppelachsenverfolger von Solar-PV und Solar
Eigenschaften u. Vorteile
Leistung
Durchlauf-Antriebe setzen patentierte Sanduhrwurmtechnologie ein, um maximale Steuer- und Bewegungsunterstützung zu geben. Unsere Wurmgänge engagieren sich 5 bis 11 Zähne auf dem Teilkreis der Kupplungsglocke von der Sanduhrschraube, die höherer Zahneingriff als Standardwürmer ist und dem Getriebe größere Stabilität und Stärke gibt. Lernen Sie mehr über Sanduhrtechnologie.
Technische Parameter
Modell | Verhältnis | Nennleistungs-Drehmoment (N.m) | Kippen Drehmoment (N.m) | Haltemoment (N.m) | Axiale Last (kN) | Radiallast (kN) | Leistungsfähigkeit | Präzision (°) | Selbstsichernd | Gewicht (Kilogramm) |
3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Ja | 25 |
5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ja | 34 |
7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Ja | 56 |
9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Ja | 92 |
12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ja | 160 |
14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ja | 224 |
17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ja | 320 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ja | 492 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ja | 705 |
