Lieferung von innovativen und kosteneffektiven Herumdrehenantrieben
 |
| Herkunftsort: | China |
| Markenname: | HangTuo |
| Zertifizierung: | CE, ISO9001 |
| Modellnummer: | ZSDE5 |
| Min Bestellmenge: | 1-teilig |
|---|---|
| Preis: | USD 280~504 / pc |
| Verpackung Informationen: | Furnierholzkasten |
| Lieferzeit: | 15~45 Tage |
| Zahlungsbedingungen: | L / C, T / T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 2000 STÜCK PRO MONAT |
| Modell: | 5 Zoll | Gangverhältnis: | 37:1 |
|---|---|---|---|
| Leistungsfähigkeit: | 40% | Art: | zwei Richtungen angebracht |
| Anwendung: | csp u. cpv | Soem-Service: | Verfügbar |
| Ursprungsort: | Changzhou, China | Fahrer: | Schrittmotor/schwanzloser Motor |
| Markieren: | hydraulischer Durchlaufmotor,Solarverfolger-Antrieb |
||

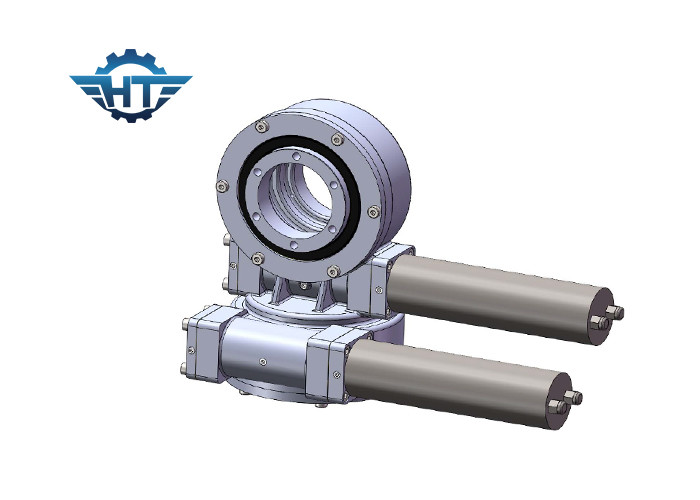

Gang-Solardurchlauf-Antrieb des Wurm-ZSDE5 für Heliostat-/Turm-Station, Doppelachsen-Solarverfolger
Beschreibung
Doppelachsendurchlauf-Antrieb (ZSDE-Art) - für csp Heliostat
Ein Heliostat ist ein Gerät, das amirror umfasst, normalerweise ein Planspiegel, der sich dreht, um Sonnenlicht, in Richtung zu einem vorbestimmten Ziel zu reflektieren zu halten und entschädigt die offensichtlichen Bewegungen der Sonne im Himmel.
Doppelachse sind nullbaclash Reihenherumdrehenantriebe eine perfekte Lösung für die Spiegel. Seine Hauptfunktion ist, die Spiegel zu halten, in Richtung zu zwei Richtungen und am Zwischenzeitstall gleichzeitig sich zu drehen, und zuverlässig genug, in den harten Bedingungen zu arbeiten im Freien.
Zuverlässigkeit
Unsere ZSDE-Doppel-achsenherumdrehenantriebe werden während einer 30-jährigen Feldlebenszeit der genauen Positionierung 3D versichert. SDE-Antriebe schaffen eine leistungsfähige und zuverlässige Lösung in einem einzelnen Antrieb. Wir qualifizieren alle unsere Komponenten und Rohstoffe unter Verwendung der Standards, die durch ISO 9001, CER-Bescheinigungen eingestellt werden, um das Feldleben zu maximieren.
Parameter von SDE-Reihen
| Modell | Verhältnis | Nennleistungs-Drehmoment (N.m) | Kippen Drehmoment (N.m) | Haltemoment (N.m) | Axiale Last (kN) | Radiallast (kN) | Leistungsfähigkeit | Präzision (°) | Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Ja | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ja | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Ja | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Ja | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ja | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ja | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ja | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ja | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ja | 705 |
Installation des Durchlauf-Antriebs
1. Säubern Sie die Einbaustruktur, z.B. vom Schweißen, von der Galvanisierung, von den Rückständen, vom Schmutz, von etc.
2. Heben Sie den Durchlauf-Antrieb mit Augbolzen an.
3. Der Durchlauf-Antrieb wird in entladene Zustand angebracht.
4. Das folgende Verfahren wird eingehalten, um Abweichungen zwischen dem Bolzen zu vermeiden, der Kräfte festzieht.
5. Wenden Sie Fadenverschlussflüssigkeit an den Faden an.
6. Lagefaden-Verschlussflüssigkeit auf dem Fadenabstand, der völlig um passende Teile bittet.
7. Belasten Sie die Bolzen kreuzweise vor. Sehen Sie das allgemeine Muster in der Skizze unten von, wie man Bolzen Drehmoment kreuzweise in der Reihenfolge erhält. Beginnen Sie entweder mit innerem oder Außenring. Tun Sie aller Bolzen kreuzweise torqueing bis 30% von Anzugsmoment. Wiederholen Sie dann kreuzweise Drehmoment bis 80% von Anzugsmoment. Schließlich kreuzweise bis 100% des Anzugsmoments drehen.
Wie man die richtige Größe von Herumdrehenantrieben wählt?
Eine richtige Größe der Herumdrehenantriebe zu beschließen, um nicht nur vom Leistungsmangel oder vom Leistungsüberschuß zu vermeiden ist, eine wichtige Rolle zu spielen, wenn es kosteneffektive Lösungen erzielt.
Geben Sie uns die folgenden Informationen bitte, um einen passenden Herumdrehenantrieb vorzuwählen:
1. die Anwendung
2. der Ertrag Toque erforderte. Wenn Sie keine klare Idee dieser Daten haben, sagen Sie uns der Last, zum Beispiel, dem Gewicht von Platten und von Schienenplatten auf unserem Herumdrehenantrieb einfach.
3. die Lastsmaße und der größte Wind in Ihrem Bereich in der Vergangenheit 10 Jahre, die verwendet werden, um zu berechnen, wenn der Antrieb, den wir uns empfahlen, konnten die maxium Last tragen, wann der große Wind kommt.
4. die Ertraggeschwindigkeit, die Sie forderten, das uns hilft, die passenden Motoren für Sie zu empfehlen.
5. andere Informationen wie Rückprall-, IP-Gradnachfrage usw.
