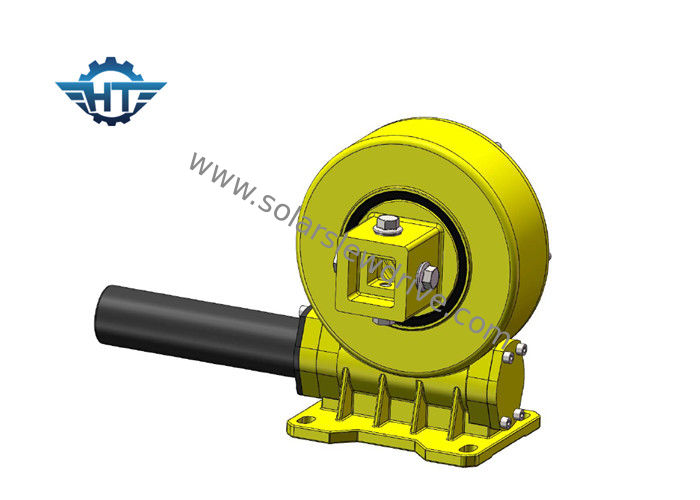

VERFOLGER-Durchlauf-Antrieb der vertikalen hohen Produktivitäts-Ve9 Solarangewendet im flachen Solartracking-system

VERFOLGER-Durchlauf-Antrieb der vertikalen hohen Produktivitäts-Ve9 Solarangewendet im flachen Solartracking-system

  • VERFOLGER-Durchlauf-Antrieb der vertikalen hohen Produktivitäts-Ve9 Solarangewendet im flachen Solartracking-system
  • VERFOLGER-Durchlauf-Antrieb der vertikalen hohen Produktivitäts-Ve9 Solarangewendet im flachen Solartracking-system
VERFOLGER-Durchlauf-Antrieb der vertikalen hohen Produktivitäts-Ve9 Solarangewendet im flachen Solartracking-system
Produktdetails:
Herkunftsort: China
Markenname: HangTuo
Zertifizierung: CE, ISO9001
Modellnummer: VE9
Zahlung und Versand AGB:
Min Bestellmenge: 1-teilig
Preis: USD 280~504 / pc
Verpackung Informationen: Furnierholzkasten
Lieferzeit: 15~45 Tage
Zahlungsbedingungen: L / C, T / T, Western Union
Versorgungsmaterial-Fähigkeit: 2000 STÜCK PRO MONAT
Kontakt
Ausführliche Produkt-Beschreibung
Art: Herumdrehenantrieb Ursprungsort: Changzhou, China (Festland)
Motor: Schwanzloser DC-Motor Eigenschaft: Total beiliegend
Material: 42CrMo oder 50Mn Garantie: 5~10 Jahre
Größe: 3 Zoll bis 25 Zoll Anwendung: Solarenergie-System
Markieren:

Herumdrehenantrieb für Solartracking-system

,

Solarverfolger-Antrieb

Solarverfolger tötete der vertikalen hohen Produktivitäts-Ve9 den Antrieb, der im flachen Solartracking-system angewendet wurde



Beschreibung



Einzelner Achsendurchlauf-Antrieb benutzt im flachen einzelnen Achsentracking-system, das Klammer eine Nord-Südanordnung ist, Ost-Westtracking-system. Entsprechend dem astronomischen Algorithmus trägt der Durchlauf-Antrieb, der durch Motor angetrieben ist, drehmomentstark, das ganze System soweit wie möglich zu fahren, damit das System den Azimut der Sonne aufspüren kann, um die Sonne auf der Oberfläche der photo-voltaischen Modulbestrahlung zu verbessern, und die Stromerzeugung folglich zu erhöhen.



Die Installierung eines Solartracking-systems, um Sonnenkollektoren zu halten, die Sonne aufzuspüren kann die Leistungsfähigkeit der Solarenergie und wenn einzelne Achsenverfolger in hohem Grade bestrahlte Bereiche installiert sind, erhöhte Energieerzeugung jederzeit effektiv verbessern bedeutet, dass Kraftwerke höhere Anlagenrendite erzeugen können.



Dieses basiert hauptsächlich auf dem Gestaltungsprinzip des Tracking-Systems, wegen der Auswirkung der Erdrotation, für einen örtlich festgelegten Standort auf die Erde, der Sonnenzyklus während des ganzen Jahres, sein Beleuchtungswinkel auch ändert ständig. Das Solartracking-system ist installiert, um Sonnenkollektoren bis zur Bahn zu halten die Sonne und die Menge der Sonnenstrahlung empfangen durch die Solargeneratoren zu erhöhen, dadurch erhöht man die Gesamtkapazität von photo-voltaischen Machtsolarkraftwerksparks.



Tötete Antriebs-technische Daten



Modell Verhältnis Nennleistungs-Drehmoment (N.m) Kippen Drehmoment (N.m) Haltemoment (N.m) Axiale Last (kN) Radiallast (kN) Leistungsfähigkeit Präzision (°) Selbstsichernd Gewicht (Kilogramm)
3" 31:1 600 1500 1800 22 15 40% ≤0.1 Ja 12
5" 37:1 800 5000 9200 16 27 40% ≤0.1 Ja 18
7" 57:1 1750 7000 13200 34 58 40% ≤0.1 Ja 32
8" 51:1 2250 11200 20400 50 80 40% ≤0.1 Ja 28
9" 61:1 2250 16000 30800 60 130 40% ≤0.1 Ja 52
12" 78:1 4300 25000 40560 77 190 40% ≤0.1 Ja 65
14" 85:1 5600 48000 44200 110 230 40% ≤0.1 Ja 88
17" 102:1 6750 67000 53040 142 390 40% ≤0.1 Ja 135
21" 125:1 16000 89000 65000 337 640 40% ≤0.1 Ja 192
25" 150:1 21450 112000 89000 476 950 40% ≤0.1 Ja 251



VERFOLGER-Durchlauf-Antrieb der vertikalen hohen Produktivitäts-Ve9 Solarangewendet im flachen Solartracking-system 0



VERFOLGER-Durchlauf-Antrieb der vertikalen hohen Produktivitäts-Ve9 Solarangewendet im flachen Solartracking-system 1



Bewegungsdaten



Nennspannung V/DC: 24vdc

Leerlaufdrehzahl U/min: 1200±10%

Leerlaufstrom A: <0>

Bewertetes Drehmoment N.M: 0,12

Geschwindigkeit U/min: 800±10%

Last gegenwärtiges A: <1A

Nennleistung W: <10W



GangAusgabeparameter:

Geschwindigkeitsverhältnis: 399:1

Nennleistungsdrehmoment N.M: 32

Ertraggeschwindigkeit U/min: 2±0.5



Hall-Ertrag: 2

Hall-Art: 40F/39

Hall-Eingangsspannung V: 5~24



Draht definieren:

1. Starkes Rotes: Motor +

2. Starkes Schwarzes: Motor -

3. Gelbgrün: Boden

4. Dünnes Gelb: Halle B

5. Dünnes Rotes: Halle +24V

6. Dünnes Schwarzes: Halle Boden

7. Dünnes Grün: Halle A



Technische Anforderungen



1. Der Motor sollte nach Versammlung flexibel sein.

2. Keine anormalen Geräusche, wenn die Energie eingeschaltet wird (die rote Linie, werden an den Pluspol der Stromversorgung angeschlossen).

3. Axialspiel: Kein (kann Wellenkammwiederaufnahme verwenden).

4. Widerstandsspannungstest: 800VAC, 5mA, ist kein Zusammenbruch, kein Aufflackern.

5. Isolationswiderstand: > 20MΩ.



Maße

VERFOLGER-Durchlauf-Antrieb der vertikalen hohen Produktivitäts-Ve9 Solarangewendet im flachen Solartracking-system 2VERFOLGER-Durchlauf-Antrieb der vertikalen hohen Produktivitäts-Ve9 Solarangewendet im flachen Solartracking-system 3
