Lieferung von innovativen und kosteneffektiven Herumdrehenantrieben
Markenname: | HangTuo |
Zertifizierung: | CE, ISO9001 |
Modellnummer: | SE, SDE, VE |
Min Bestellmenge: | 1-teilig |
---|---|
Preis: | USD 100~1100 / pc |
Verpackung Informationen: | Furnierholzkasten |
Lieferzeit: | 15~45 Tage |
Zahlungsbedingungen: | L / C, T / T, Western Union |
Versorgungsmaterial-Fähigkeit: | 2000 STÜCK PRO MONAT |
Herkunftsort: | Changzhou, China | IP-Klasse: | IP66 |
---|---|---|---|
Typ: | Herumdrehenantrieb | Material: | 42CrMo oder 50Mn |
Garantie: | 3~10 Jahre | Größe: | 3 Zoll bis 25 Zoll |
Anwendung: | Solarstromanlage | Motor: | Wechselstrom oder DC oder Hydarulic |
Markieren: | Herumdrehenantrieb für Solartracking-system,Solarverfolger-Antrieb |

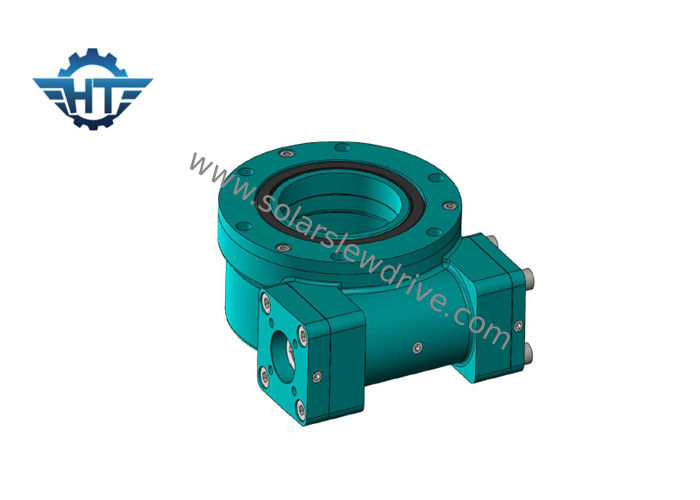

VE-, Se-, SDE-Durchlauf-Antriebs-Solarverfolger für einzelne Achse und Doppelachsen-Solarenergie-System
Beschreibung
1. Kippen des Moment-Drehmoments: Drehmoment ist die Last, die mit dem Abstand zwischen der Position der Last und der Mitte des Drehwerks multipliziert wird.
Wenn das Drehmoment, das durch Last und Abstand erzeugt wird, größer als das bewertete Kippenmomentdrehmoment ist, wird der Herumdrehenantrieb umgeworfen.
2. Haltemoment: Es ist das Rückdrehmoment.
Wenn der Antrieb sich Rück- dreht und die Teile nicht geschädigt werden, wird das maximale erzielte Drehmoment Haltemoment genannt.
3. Axiale Last: Last parallel zur Achse des Drehwerks.
4. Radiallast: Lastsvertikale zur Achse des Drehwerks.
5. Selbstsichernd: Wenn er geladen wird, kann der Herumdrehenantrieb Rotation nicht aufheben und selbstsichernd folglich genannt.
Technische Daten
Se-Modell-Leistungs-Parameter | ||||||||||||
Modell | Nennleistungs-Drehmoment (N.m) | Haltemoment (N.m) | TiltingTorque (N.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Effeciency | Präzision (Grad) | IP | Arbeitstemp. (℃) | Selbstsichernd | Gewicht (Kilogramm) |
1" | 400 | 1000 | 1800 | 22 | 12 | 28:1 | 43% | ≤0.1 | 66 | -30~+120 | Ja | 6 |
3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 43% | ≤0.1 | 66 | -30~+120 | Ja | 8 |
5" | 800 | 6000 | 4700 | 68 | 27 | 37:1 | 43% | ≤0.1 | 66 | -30~+120 | Ja | 12 |
7" | 2000 | 13500 | 7100 | 132 | 58 | 57:1 | 43% | ≤0.1 | 66 | -30~+120 | Ja | 21 |
9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 43% | ≤0.1 | 66 | -30~+120 | Ja | 49 |
12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 43% | ≤0.1 | 66 | -30~+120 | Ja | 61 |
14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 43% | ≤0.1 | 66 | -30~+120 | Ja | 63 |
17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 43% | ≤0.1 | 66 | -30~+120 | Ja | 105 |
21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 43% | ≤0.1 | 66 | -30~+120 | Ja | 149 |
25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 43% | ≤0.1 | 66 | -30~+120 | Ja |
204
|
Wie Planetengetriebe-Bewegungsarbeit
Der planetarische Bewegungsentwurf verlegt die Last über mehrfachen Planetengetrieben, sie schwerere Lasten des Griffs als andere Bewegungsarten verbessern lassend. Die Planetengetriebe werden synchronisiert, sie das konsequente Drehmoment liefern lassend und stellen ein größeres Ausgabeleistungsgesamtes bereit. Der Entwurf von Planetengetrieben ist am Behalten des Schmiermittels sehr leistungsfähig, diese kleinen Motoren mit höheren Geschwindigkeiten funktionieren lassend. Aus diesem Grund bringen Planetengetriebemotoren gute Leistung, wenn drehmomentstark, ist erforderlich.
Vorteile
1. SOEM-WILLKOMMEN
Unterstützung kundengebundenes Produkte Soem
2. QUALITÄT GUARATEE
Professionelle technische Unterstützung, ein Jahr oder 1000 Stunden Garantie
3. SCHNELLE UND FRISTGERECHTE LIEFERUNG
Normalerweise 10-15 Tage für Warenproduktion
Technische Daten
Art | Spannung DC.(V) | Keine Last | Bewertet | Maximales Drehmoment (Nanometer) | ||||
Strom (a) | Geschwindigkeit (U/min) | Motordrehzahl (U/min) | Strom (a) | Geschwindigkeit (r/min) | Drehmoment (Nanometer) | |||
ZYT09RC+ | 24 | 0,8 (MAX) | 2,6 | 1100 | 10,5 (MAX) | 2,0 | 500 | 750 |
Maße
