Lieferung von innovativen und kosteneffektiven Herumdrehenantrieben
 |
| Herkunftsort: | China |
| Markenname: | HangTuo |
| Zertifizierung: | CE, ISO9001 |
| Modellnummer: | SE, VE, SDE |
| Min Bestellmenge: | 1-teilig |
|---|---|
| Preis: | USD 100~1100 / pc |
| Verpackung Informationen: | Furnierholzkasten |
| Lieferzeit: | 15~45 Tage |
| Zahlungsbedingungen: | L / C, T / T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 2000 STÜCK PRO MONAT |
| Ursprungsort: | Changzhou, China | Zertifizierung: | ISO, CE |
|---|---|---|---|
| Schützen Sie Eigenschaft: | Beiliegend | Garantie: | 3~10 Jahre |
| Größe: | 3 Zoll bis 25 Zoll | Anwendung: | Industrieller, Solarverfolger |
| Markieren: | Herumdrehenantrieb für Solartracking-system,Durchlauf-Antrieb für Solarverfolger |
||
Kleiner Durchlauf-Antrieb Se, VE, SDE mit Umschlag-Wurm und schraubenartiger Gang, zum des Multi-Zahn-Kontaktes zu erzielen
Beschreibung
Um die Spurhaltungsfunktion des Solartracking-systems zu verwirklichen, ist ein Satz des mechanischen Systems erforderlich die photo-voltaische Platte zu fahren damit er mit der Solarflugbahn sich dreht. Gleichzeitig sollte das photo-voltaische Tracking-System die mechanischen Eigenschaften der Windgeschwindigkeit des herkömmlichen Klammersystems erfüllen und hat auch einen bestimmten Abtriebsdrehmoment, zum des entsprechenden Windwiderstands zu widerstehen, um die dynamische Operation der photo-voltaischen Klammer und des Verfolgers unter bestimmter Windgeschwindigkeit zu verwirklichen. Der Durchlauf-Antrieb ist eine gute Wahl.
Durchlauf-Antrieb
Der Durchlauf-Antrieb ist einer der allgemein verwendeten Maschinenantriebe, zum des photo-voltaischen Tracking-Systems aufzuspüren, seine Hauptmerkmale sind Kompaktbauweise; er kann bestimmten Radial- und axialen Lasten widerstehen, sowie Drehmoment umwerfen, aber kann großes Drehmoment, Verlangsamungsverhältnis auch und so weiter übertragen.
Umschlagwurmgangreduzierer, seine Struktur schließt Umschlagwurm, Basis und Herumdrehenring/Gang mit ein.
Die Basis enthält ein Achsenoberteil und einen Sitzring, wird das Wellenoberteil mit dem Sitzring angeschlossen, und die Achsenlinie des Achsenoberteils und die Achsenlinie des Sitzrings sind miteinander in der räumlichen Position senkrecht, und das Umschlagwurmgerät ist im Wellenoberteil der Basis.
Das Durchlauflager enthält einen Innenring, ein äußeres Hohlrad und ein Stahlball oder eine Rolle, die zwischen dem Innenring und dem Außenring eingebettet werden, der bei einem Ende des Sitzrings der Basis örtlich festgelegt ist und das äußere Hohlrad mit dem Umschlagwurm ineinandergegriffen wird.

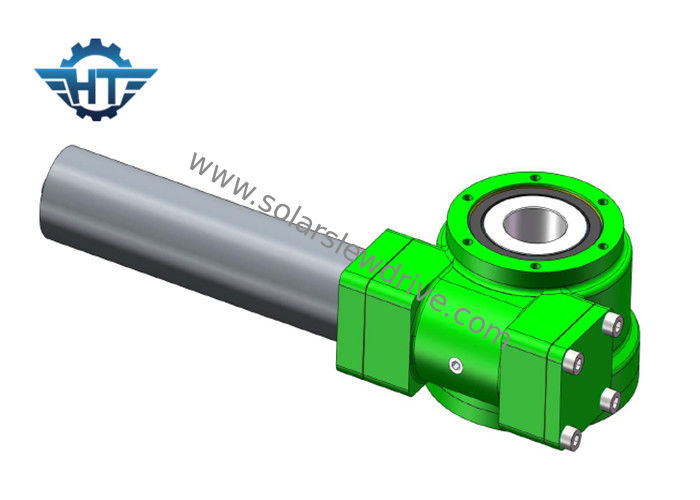

Produkt-Bild
Technische Daten
| VE-Modell-Leistungs-Parameter | |||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) | Haltemoment (N.m) | TiltingTorque (N.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Präzision (Grad) | Präzision | IP | Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | 40% | ≤0.10 | 66 | Ja | 12kg |
| 5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | ≤0.10 | 66 | Ja | 18kg |
| 7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | ≤0.10 | 66 | Ja | 32kg |
| 8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | ≤0.10 | 66 | Ja | 28kg |
| 9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | 40% | ≤0.10 | 66 | Ja | 52kg |
| 12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | 40% | ≤0.10 | 66 | Ja | 65kg |
| 14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | 40% | ≤0.10 | 66 | Ja | 88 Kilogramm |
| 17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | 40% | ≤0.10 | 66 | Ja | 135 Kilogramm |
| 21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | ≤0.10 | 66 | Ja | 192 Kilogramm |
| 25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | 40% | ≤0.10 | 66 | Ja | 251 Kilogramm |
