Lieferung von innovativen und kosteneffektiven Herumdrehenantrieben
 |
| Herkunftsort: | China |
| Markenname: | HangTuo |
| Zertifizierung: | CE, ISO9001 |
| Modellnummer: | SE, VE |
| Min Bestellmenge: | 1-teilig |
|---|---|
| Preis: | USD 100~1100/ pc |
| Verpackung Informationen: | Furnierholzkasten |
| Lieferzeit: | 15~45 Tage |
| Zahlungsbedingungen: | L / C, T / T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 2000 STÜCK PRO MONAT |
| Typ: | Einzelner Achsen-Herumdrehenantrieb | Safty-Klasse: | IP65 |
|---|---|---|---|
| Zertifizierung: | ISO, CE | Schützen Sie Eigenschaft: | Beiliegend |
| Material: | 42CrMo oder 50Mn | Garantie: | 5~10 Jahre |
| Größe: | 3 Zoll bis 25 Zoll | Anwendung: | Industrieller, Solarverfolger |
| Markieren: | Herumdrehenantrieb für Solartracking-system,Durchlauf-Antrieb für Solarverfolger |
||

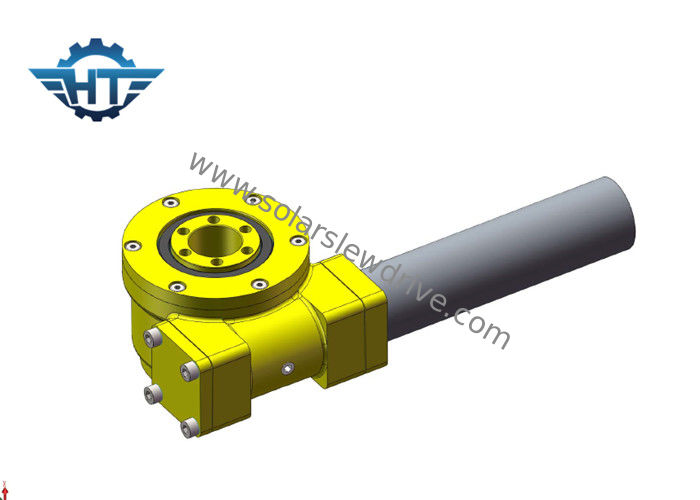

Rostschutzbehandlungs-Solarverfolger-Antrieb befestigt mit dem DC-Planetengetriebe-Motor angewendet in den flachen Solarverfolgern
Beschreibung
Der mechanische Entwurf des Verfolgers sollte die maximale Verschiebung der Sonne während der Sommersonnenwende (der maximale Offsetwinkel zwischen Äxten) berücksichtigen. Flacher einzelner Achsenverfolger oder Verfolger der polaren Achse (schiefe einzelne Achse), die maximale Drehbewegung normalerweise übersteigt nicht oder 120°.
Der mechanische Strukturentwurf des Durchlauf-Antriebs muss fest und sicher sein und die thermische Expansion des Metalls und die korrekte Installation des Durchlauf-Antriebs berücksichtigen.
Im Falle des angemessenen mechanischen Verschleißes können Winddruckverlust und Materialabschreibung, das Tracking-System dem Gebrauchszeitraum von 25 Jahren garantieren. Gleichzeitig zwecks die lange Nutzungsdauer zu schützen, müssen alle Teile des Durchlauf-Antriebs galvanisieren oder anderes Oberflächenrostschutzbehandlung.
Techical-Daten
| Se-Modell-Leistungs-Parameter | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) | Haltemoment (N.m) | TiltingTorque (N.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Effeciency | Präzision (Grad) | IP | Arbeitstemp. (℃) | Selbstsichernd | Gewicht (Kilogramm) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 28:1 | 43% | ≤0.1 | 66 | -30~+120 | Ja | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 43% | ≤0.1 | 66 | -30~+120 | Ja | 8 |
| 5" | 800 | 6000 | 4700 | 68 | 27 | 37:1 | 43% | ≤0.1 | 66 | -30~+120 | Ja | 12 |
| 7" | 2000 | 13500 | 7100 | 132 | 58 | 57:1 | 43% | ≤0.1 | 66 | -30~+120 | Ja | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 43% | ≤0.1 | 66 | -30~+120 | Ja | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 43% | ≤0.1 | 66 | -30~+120 | Ja | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 43% | ≤0.1 | 66 | -30~+120 | Ja | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 43% | ≤0.1 | 66 | -30~+120 | Ja | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 43% | ≤0.1 | 66 | -30~+120 | Ja | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 43% | ≤0.1 | 66 | -30~+120 | Ja |
204 |
Montagevorschriften
Die Se-Reihenherumdrehenantriebe sind im Allgemeinen horizontal installiert. Und wir empfehlen auch, uns die Leistung der Herumdrehenantriebe horizontal betrachten zu installieren.
