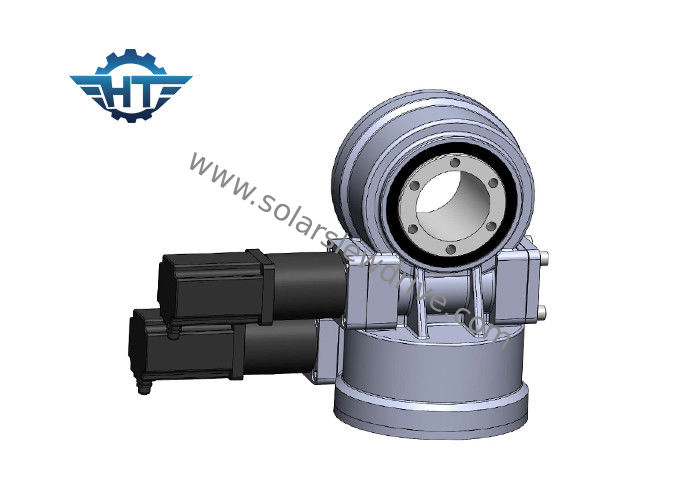

Beiliegender Unterkunftgang-Herumdrehenantrieb der Spannerraupe-5 für Doppelachsen-Solartracking-system und Satelliten

Beiliegender Unterkunftgang-Herumdrehenantrieb der Spannerraupe-5 für Doppelachsen-Solartracking-system und Satelliten

  • Beiliegender Unterkunftgang-Herumdrehenantrieb der Spannerraupe-5 für Doppelachsen-Solartracking-system und Satelliten
  • Beiliegender Unterkunftgang-Herumdrehenantrieb der Spannerraupe-5 für Doppelachsen-Solartracking-system und Satelliten
Beiliegender Unterkunftgang-Herumdrehenantrieb der Spannerraupe-5 für Doppelachsen-Solartracking-system und Satelliten
Produktdetails:
Herkunftsort: China
Markenname: HangTuo
Zertifizierung: CE, ISO9001
Modellnummer: SDE5“
Zahlung und Versand AGB:
Min Bestellmenge: 1-teilig
Preis: USD 280~504 / pc
Verpackung Informationen: Furnierholzkasten
Lieferzeit: 15~45 Tage
Zahlungsbedingungen: L / C, T / T, Western Union
Versorgungsmaterial-Fähigkeit: 2000 STÜCK PRO MONAT
Kontakt
Ausführliche Produkt-Beschreibung
Material: 50Mn, 42CrMo, QUART Modell: Zweiachsen7 Zoll
Gang-Verhältnis: 57: 1 Abtriebsdrehmoment: 0,8 kNm
Haltemoment: kNm 6 Kippen des Drehmoments: kNm 9,2
Leistungsfähigkeit: 40% Arbeit Temp.: -30℃~+120℃
Markieren:

Herumdrehenring-Antrieb

,

Schneckengetriebemotor

Beiliegender Unterkunftgang-Herumdrehenantrieb der Spannerraupe-5 für Doppelachsen-Solartracking-system und Satelliten



Beschreibung



Der Durchlauf-Antrieb ist ein verbessertes Produkt von Durchlauflagern, das normalerweise aus Wurm, Turbo-artigen Durchlauflagern, Wohnung und Energienressource verfasst wird. Wohnung, die hochwertigen gegossenen Stahl benutzen, hat einen Gebrauch 42CrMo des sehr hochfesten, des Wurmes Gangs und eine Glühenionennitrierung, seine Verschleißfestigkeitsstärke ist höher, die Härte, die stärker sind und die Nutzungsdauer, die länger mit dem inländischen traditionellen Material des Gasnitrierens 50Mn verglichen wird, und anderer inländischer Umschlagwurm.


Produktions-technische Daten


Modell: SDE7
Ursprungsort: Changzhou, China
Marke: HT
Art: Eingeschlossen
Material: 42CrMo, 50Mn
Abtriebsdrehmoment: 800N.m
Kippen des Moment-Drehmoments: 6000 N.m
Haltemoment: 9200 N.m
Statische axiale Bewertung: 133 KN
Statische Radialbewertung: 53 KN
Dynamische axiale Bewertung: 32 KN
Dynamische Radialbewertung: 28KN
Gang-Verhältnis: 57:1
Leistungsfähigkeit: 40%



Hangtuos Herumdrehenantrieb wird aus der Wohnung, Herumdrehentragen, das Versiegeln verfasst und schlägt Wurm mit einigen abgeschlossenen Ersatzteilen ein. Wir können den elektronischen Motor und den Hydraulikmotor auch produzieren, die für das Herumdrehen von Antrieben benutzt werden, die Bewegungen für rechtsläufige Richtung und Rotation der rechtsläufigen Richtung zu widersprechen können.



Vorteile



1. Starker Kippmoment basiert auf Herumdrehenring

2. Adopt Schneckengetriebe einschlagend

3. Fahren Sie größere Last für die Anwendung des multi Zahnkontaktes

4. Verbessern Sie statische selbstsichernde Funktion



Leistungs-Diagramm von SDE-Reihe



Modell Verhältnis Nennleistungs-Drehmoment (N.m) Kippen Drehmoment (N.m) Haltemoment (N.m) Axiale Last (kN) Radiallast (kN) Leistungsfähigkeit Präzision (°) Selbstsichernd Gewicht (Kilogramm)
3" 31:1 600 1500 5800 10 15 40% ≤0.1 Ja 25
5" 37:1 800 6000 9200 16 27 40% ≤0.1 Ja 34
7" 57:1 2000 7500 13200 34 58 40% ≤0.1 Ja 56
9" 61:1 4300 16000 27200 60 130 40% ≤0.1 Ja 92
12" 78:1 5800 25000 40560 77 190 40% ≤0.1 Ja 160
14" 85:1 6750 48000 44200 110 230 40% ≤0.1 Ja 224
17" 102:1 9460 67000 53040 142 390 40% ≤0.1 Ja 320
21" 125:1 16000 89000 65000 337 640 40% ≤0.1 Ja 492
25" 150:1 21450 112000 89000 476 950 40% ≤0.1 Ja 705



Anmerkung: Die oben genannten Maße und die Parameter werden aktualisiert möglicherweise, oder eingestellt, auf ausführlichere Maße und Parameter, beziehen Sie bitte sich auf unsere Verkaufszeichnungen.



Klassifikationen u. Zeichnungen

Es gibt normalerweise einzelne Achsenart; Doppelachsenart, vertikale Art und Doppelwurmart von 3 bis 25 Zoll, für Detail pls mit uns für das Verkaufszeichnen in Verbindung treten.
