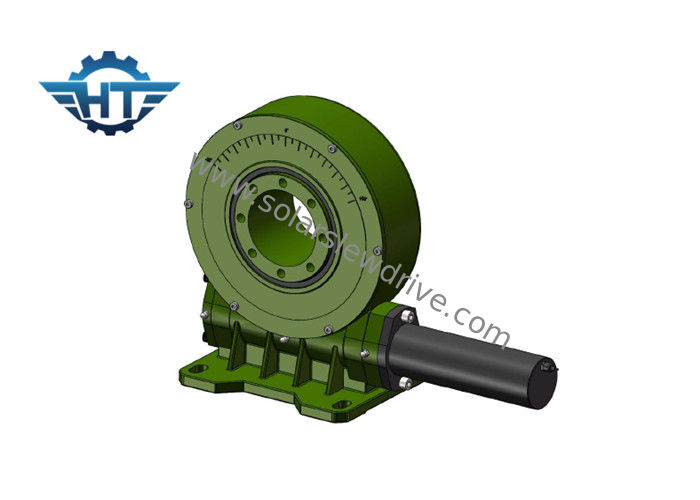

Durchlauf-Antriebs-Getriebe VE9 Vertial mit beiliegender Wohnung für Baumaschinen

Durchlauf-Antriebs-Getriebe VE9 Vertial mit beiliegender Wohnung für Baumaschinen

  • Durchlauf-Antriebs-Getriebe VE9 Vertial mit beiliegender Wohnung für Baumaschinen
  • Durchlauf-Antriebs-Getriebe VE9 Vertial mit beiliegender Wohnung für Baumaschinen
Durchlauf-Antriebs-Getriebe VE9 Vertial mit beiliegender Wohnung für Baumaschinen
Produktdetails:
Herkunftsort: China
Markenname: HangTuo
Zertifizierung: CE, ISO9001
Modellnummer: VE 9
Zahlung und Versand AGB:
Min Bestellmenge: 1-teilig
Preis: USD 280~504 / pc
Verpackung Informationen: Furnierholzkasten
Lieferzeit: 15~45 Tage
Zahlungsbedingungen: L / C, T / T, Western Union
Versorgungsmaterial-Fähigkeit: 2000 STÜCK PRO MONAT
Kontakt
Ausführliche Produkt-Beschreibung
Typ: Beiliegend Anwendung: Baumaschinen
Treiber: Hydraulikmotor IP-Klasse: IP66
Farbe: Wie gefordert Effciency: 40%
Modell: VE9 Verhältnis: 61:1
Markieren:

hydraulischer Durchlaufmotor

,

Drehwerk



Getriebe des Schneckengetriebe-VE9 mit beiliegender Wohnung für einzelne Achsen-Solartracking-system



Produkt-Beschreibung



Das vertikale Entwerfen ist der größte helle Fleck von Hangtuo Herumdrehenantrieben, das vertikale Entwerfen wird verwendet hauptsächlich für das Solarverfolgersystem, die spezielle Struktur vereinfacht die komplexe Struktur der einzelnen Achsensolartracking-system-Klammer und verringert die Kosten des ganzen Systems, das vertikale Entwerfen, spielt eine wettbewerbsfähigere Rolle im Solarverfolgermarkt.



Modell: VE9 Ursprungsort Changzhou, China
Marke HANGTUO Art Beiliegend
Material 42CrMo, 50Mn Abtriebsdrehmoment 2000 N.m
Kippen des Moment-Drehmoments 16 K N.m Haltemoment 30,5 K N.m
Statische axiale Bewertung 60 KN Statische Radialbewertung 130 KN
Dynamische axiale Bewertung 30 KN Dynamische Radialbewertung 65 KN
Gang-Verhältnis 37:1 Leistungsfähigkeit 40%



Durchlauf-Antriebs-Getriebe VE9 Vertial mit beiliegender Wohnung für Baumaschinen 0

Anwendungen


Die allgemeinste Herumdrehenantriebsanwendung für die Doppel-achse herumdrehenden drivesare Doppel-achsensolarverfolger, wie Heliostats und starkes photovoltaics (CPV) und Satelliten- oder Radarteller. Andere Anwendungen umfassen Automobilaufzüge, Roboterarmstellwerke und Stadiumsausrüstung.
SDE-Doppel-Achsen-Stellwerk-Spezifikationen



Eigenschaft



1. Vertikales beiliegendes Entwerfen mit einfachem oder doppeltem Ertrag.

2. Unter Verwendung des Sanduhrwurmgangs übertragen der Multizahn, der in Verbindung tritt, drehmomentstark, um größerer Last zu widerstehen.



Parameter von VE-Reihen



Modell Verhältnis Nennleistungs-Drehmoment (N.m) Kippen Drehmoment (N.m) Haltemoment (N.m) Axiale Last (kN) Radiallast (kN) Leistungsfähigkeit Präzision (°) Selbstsichernd Gewicht (Kilogramm)
3" 31:1 600 1500 1800 22 15 40% ≤0.1 Ja 12
5" 37:1 800 5000 9200 16 27 40% ≤0.1 Ja 18
7" 57:1 1750 7000 13200 34 58 40% ≤0.1 Ja 32
8" 51:1 2250 11200 20400 50 80 40% ≤0.1 Ja 28
9" 61:1 2250 16000 30800 60 130 40% ≤0.1 Ja 52
12" 78:1 4300 25000 40560 77 190 40% ≤0.1 Ja 65
14" 85:1 5600 48000 44200 110 230 40% ≤0.1 Ja 88
17" 102:1 6750 67000 53040 142 390 40% ≤0.1 Ja 135
21" 125:1 16000 89000 65000 337 640 40% ≤0.1 Ja 192
25" 150:1 21450 112000 89000 476 950 40% ≤0.1 Ja 251
