Vertikales Antriebs-Getriebe des Durchlauf-IP66 für Solartracking-system mit quadratischem Ertrag-Rohr

Vertikales Antriebs-Getriebe des Durchlauf-IP66 für Solartracking-system mit quadratischem Ertrag-Rohr

  • Vertikales Antriebs-Getriebe des Durchlauf-IP66 für Solartracking-system mit quadratischem Ertrag-Rohr
  • Vertikales Antriebs-Getriebe des Durchlauf-IP66 für Solartracking-system mit quadratischem Ertrag-Rohr
Vertikales Antriebs-Getriebe des Durchlauf-IP66 für Solartracking-system mit quadratischem Ertrag-Rohr
Produktdetails:
Herkunftsort: China
Markenname: HangTuo
Zertifizierung: CE, ISO9001
Modellnummer: VE9“
Zahlung und Versand AGB:
Min Bestellmenge: 1-teilig
Preis: USD 280~504 / pc
Verpackung Informationen: Furnierholzkasten
Lieferzeit: 15~45 Tage
Zahlungsbedingungen: L / C, T / T, Western Union
Versorgungsmaterial-Fähigkeit: 2000 STÜCK PRO MONAT
Kontakt
Ausführliche Produkt-Beschreibung
Material: 50Mn, 42CrMo Modell: VE9“
Gang-Verhältnis: 61:1 Nennleistungsdrehmoment: 4300 Nanometer
Haltemoment: 27200 Nanometer Kippen des Drehmoments: 16000 Nanometer
Effizienz: 40% genau: weniger als 0,1 Grad
Markieren:

Herumdrehenantrieb für Solartracking-system

,

Solarverfolger-Antrieb



Durchlauf-Antriebs-Getriebe VE9 IP66 vertikales mit quadratischem Ertrag-Rohr für Solartracking-system



Beschreibung



Ein Durchlaufschneckengetriebesystem ist eine kompakt konstruierte Einheit, die einem Herumdrehenring, einer Grundplatte und aus einem Wurm besteht. Diese Einheit holt die Vorteile eines Herumdrehenringes und des Wurmes in eine Einheit.



Es ist für Anwendungen passend, die langsame Rotation mit einer ununterbrochenen oder Konjunkturbewegung verlangen, die zur Behandlung von kombinierten Lasten fähig ist. Das Produkt ist mit Standardmaßen für die Kopplung ein elektrisches oder ein Hydraulikmotor sowie die Kopplung eines ganzen Systems zur Ausrüstung.



Wegen seiner Kompaktheit, hohen Starrheit und anderer erwähnter Vorteile, wird ein Schneckengetriebesystem in unterschiedlicher Ausrüstung wie mobilen Versammlungsplattformen, Satellitensystem, hydraulische Ladekräne auf Beförderungsfahrzeugen, kleine Marinekräne, ausdehnbare drehende Leitern, in den Radeinheiten von großen Marineportaltransportern benutzt.

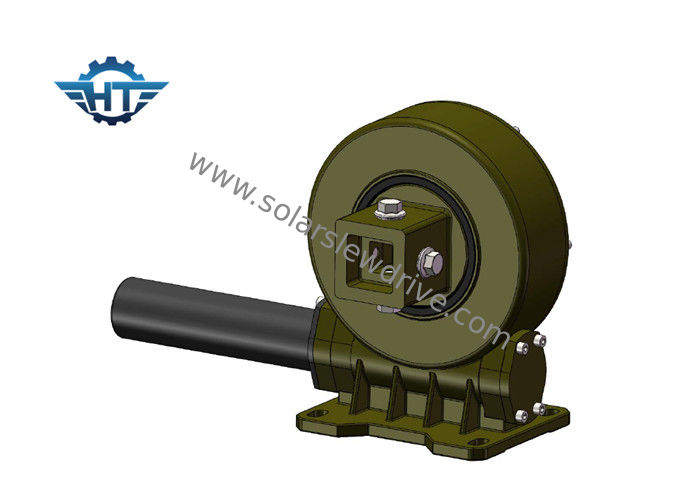

Vertikales Antriebs-Getriebe des Durchlauf-IP66 für Solartracking-system mit quadratischem Ertrag-Rohr 0



Technische Daten



Modell: VE9 Ursprungsort Changzhou, China
Marke HANGTUO Art Beiliegend
Material 42CrMo, 50Mn Abtriebsdrehmoment 4300 N.m
Kippen des Moment-Drehmoments 16 K N.m Haltemoment 27 K N.m
Statische axiale Bewertung 60 KN Statische Radialbewertung 130 KN
Dynamische axiale Bewertung 30 KN Dynamische Radialbewertung 65 KN
Gang-Verhältnis 37:1 Leistungsfähigkeit 40%





VE-Durchlauf-Antriebs-technische Daten



Modell Verhältnis Nennleistungs-Drehmoment Kippen des Drehmoments Axiale Last Radiallast Haltemoment Leistungsfähigkeit Präzision Selbstsichernd Gewicht
N.m N.m kN kN N.m Grad Ja Kilogramm
3" 31:1 300 1500 3,6 15 7000 40% ≤0.1 Ja 13kg
5" 37:1 637,5 5000 16 27 9200 40% ≤0.1 Ja 18kg
7" 57:1 1750 7000 34 58 13200 40% ≤0.1 Ja 28kg
8" 51:1 2250 11200 50 80 20400 40% ≤0.1 Ja 35kg
9" 61:1 4300 16000 60 130 27200 40% ≤0.1 Ja 51kg
12" 78:1 5600 25000 77 190 40560 40% ≤0.1 Ja 61kg
14" 85:1 6750 48000 110 230 44200 40% ≤0.1 Ja 78 Kilogramm
17" 102:1 9460 67000 142 390 53040 40% ≤0.1 Ja 105 Kilogramm
21" 125:1 16000 89000 337 640 65000 40% ≤0.1 Ja 185 Kilogramm
25" 150:1 21450 112000 476 950 89000 40% ≤0.1 Ja 244 Kilogramm





Vorteile



1. Rotation ±60°, harter Stopp/begrenzen stark innerhalb des Antriebs im Falle des Kontrolleausfalls der Software

2. Verbindung eines Antriebsmotors von der linken oder rechten Seite

3. Während der Installation ist es nicht notwendig, die Getriebefreigabe zu justieren; dieses wird bereits vom Produzenten vor Fabrik eingestellt

4. Einfache Installation und niedrige Wartung

5. Rationale Raumnutzung

6. Der Gang ist selbstsichernd; deshalb ist eine Bremse nicht notwendig

7. Einfache und fließende Methode des Beginnens und des Stoppens
