Lieferung von innovativen und kosteneffektiven Herumdrehenantrieben
 |
| Markenname: | HangTuo |
| Zertifizierung: | CE, ISO9001 |
| Modellnummer: | SE3 |
| Min Bestellmenge: | 1-teilig |
|---|---|
| Preis: | USD 100~1100/ pc |
| Verpackung Informationen: | Furnierholzkasten |
| Lieferzeit: | 15~45 Tage |
| Zahlungsbedingungen: | L / C, T / T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 2000 STÜCK PRO MONAT |
| Herkunftsort: | Changzhou, China | Gang-Verhältnis: | 31:1 |
|---|---|---|---|
| Normalleistungs-Drehmoment: | 533 Nanometer | Haltemoment: | 7000 Nanometer |
| Kippen des Drehmoments: | 744 Nanometer | Nennleistungsdrehmoment: | 0,065 U/MIN |
| Nutzung: | Solarverfolger | Schützen Sie Eigenschaft: | IP66 |
| Markieren: | Schneckengetriebegetriebe,Wurmgangherumdrehenring |
||

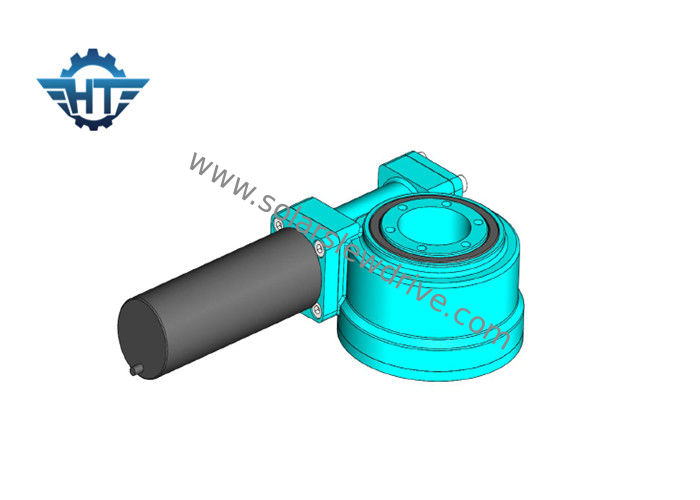

Gang-Durchlauf-Antrieb des Wurm-SE3 schloss Solarverfolger-Durchlauf-Antrieb mit Motor des Gang-24VDC ein
Beschreibung
Se tötete Antriebe werden verwendet hauptsächlich im Solartracking-system, Baumaschinen.
Wegen ihrer Mehrfachnutzung kommen Herumdrehenantriebe in eine Vielzahl von vorbildlichen Größen, Leistungsbereiche und Befestigungseigenschaften. Die Antriebe sind für Anwendungen gut angepasst, die Lastsholding und Rotationsdrehmoment vom gleichen Getriebe erfordern. Sie können mit Doppeldrehachsen, (Drehenäxte gleichzeitig) oder mit Doppel-Antrieben auf der gleichen Achse auch gemacht werden, (zwei Schneckengewinde, welche die gleiche Kupplungsglocke in einer Achse fahren).
Parameter des Herumdrehenantriebs
| Modell | Verhältnis | Nennleistungs-Drehmoment | Kippen des Drehmoments | Haltemoment | Axiale Last | Radiallast | Leistungsfähigkeit | Präzision | Selbstsichernd | Gewicht |
| N.m | N.m | N.m | kN | kN | Grad | Ja | Kilogramm | |||
| 1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Ja | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | Ja | 9 |
| 5" | 37:1 | 637,5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Ja | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | Ja | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | Ja | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Ja | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | Ja | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | Ja | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | Ja | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | Ja | 182 |
Erwähnt
1. Verschiedene Motoren (Wechselstrom, DC und hydraulisches) können entsprechend der Anforderung des Kunden entworfen sein.
2. Welle gegenüber Motor kann beschließen, Hexenkopf oder nicht Hexenkopf zu sein.
DC-Motor
1. Nehmen Sie Doppeltragkonstruktion für Abtriebswelle an, damit das maximale Drehmoment des Getriebes wesentlich erhöht wird.
2. Sun-Rad und -Planetenrad werden durch Keil angeschlossen, die das maximale Drehmoment des Getriebes erhöhen und das Leben verlängern.
3. Wir benutzen schraubenartigen Gang an der Eingangsstufe, die die Geräusche das niedrige anf machen, das glatt in hohe Geschwindigkeit gelaufen wird. Das innere Hohlrad wird getrennt, damit wir mehr Verhältnis machen können und der Entwurf flexibel ist. Getriebe und Motor sind durch eine Nahtverlegenheit durch Schraube in axialen, die die zusammenpassende Präzision erhöhen und Geräusche verringern.
4. Wir benutzen Nudelholzhalter innerhalb des planetarischen wheel.we-Gebrauchsnudelholzes, das anstatt gleitenden zu reiben reibt, also ist das Leben des Getriebes viel länger.
5. Doppelte Tragkonstruktion; Internes Reiben auf innerer Bohrung von den Planetengetrieben, welche die innere Bohrungsrundung weniger als 0.003mm machen; Laufen durch das Rollen, anstatt zu schieben; Oberflächen-Präzisionsabfall des Gangs HRC60; Die Annahme aller dieser technoligies stellen den super ruhigen und stabilen Betrieb und eine lange Lebenszeit in 10000 Stunden sicher.
Maße
