Lieferung von innovativen und kosteneffektiven Herumdrehenantrieben
Markenname: | HangTuo |
Zertifizierung: | CE, ISO9001 |
Modellnummer: | SE3 |
Min Bestellmenge: | 1-teilig |
---|---|
Preis: | USD 100~1100/ pc |
Verpackung Informationen: | Furnierholzkasten |
Lieferzeit: | 15~45 Tage |
Zahlungsbedingungen: | L / C, T / T, Western Union |
Versorgungsmaterial-Fähigkeit: | 2000 STÜCK PRO MONAT |
Herkunftsort: | Changzhou, China | Gang-Verhältnis: | 31:1 |
---|---|---|---|
Normalleistungs-Drehmoment: | 533 Nanometer | Haltemoment: | 7000 Nanometer |
Kippen des Drehmoments: | 744 Nanometer | Nennleistungsdrehmoment: | 0,065 U/MIN |
Nutzung: | Solarverfolger | Schützen Sie Eigenschaft: | IP66 |
Markieren: | solar tracker drive,solar slew drive |

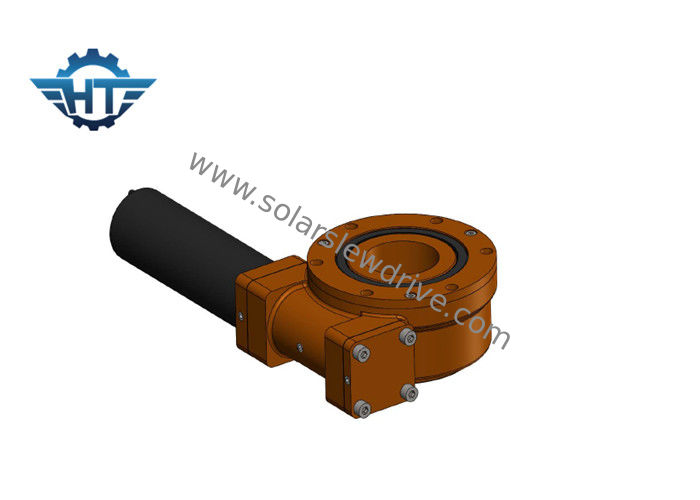

3 kleiner Durchlauf-Antrieb des Zoll-IP66 mit Motor des Planetengetriebe-24VDC für gekipptes Solartracking-system
Beschreibung
Ein DurchlaufAnsteuersystem ist eine kompakt konstruierte Einheit, die einem Wurm, Gang, Basis, Haus, Lagern und aus anderen Zusätzen besteht. Diese Einheit holt die Vorteile eines Gangs und des Wurmes in eine Einheit.
Unsere Se-Antriebe bieten eine IP66 Nenneinschließung an, die fast Schutz vor Klimapartikeln wie Staub, Schmutz, Sand und sogar Wasser abschließen. Unser Testgerät stellen unseren Produkten eine 30-jährige Feldlebenszeit sicher.
Parameter des Herumdrehenantriebs
Modell | Verhältnis | Nennleistungs-Drehmoment (N.m) | Kippen Drehmoment (N.m) | Haltemoment (N.m) | Axiale Last (kN) | Radiallast (kN) | Leistungsfähigkeit | Präzision (°) | Selbstsichernd | Gewicht (Kilogramm) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Ja | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Ja | 8 |
5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Ja | 12 |
7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Ja | 21 |
9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Ja | 49 |
12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Ja | 61 |
14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Ja | 63 |
17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Ja | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Ja | 149 |
25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Ja | 204 |
Verschiedene Bewegungs(Motoren 220VAC, 380VAC, Motoren 12VDC, 24VDC, 48VDC, Servomotoren und Schrittmotoren) kann entsprechend der Anforderung des Kunden entworfen sein.
DC-Motor
1. Nehmen Sie Doppeltragkonstruktion für Abtriebswelle an, damit das maximale Drehmoment des Getriebes wesentlich erhöht wird.
2. Sun-Rad und -Planetenrad werden durch Keil angeschlossen, die das maximale Drehmoment des Getriebes erhöhen und das Leben verlängern.
3. Wir benutzen schraubenartigen Gang an der Eingangsstufe, die die Geräusche das niedrige anf machen, das glatt in hohe Geschwindigkeit gelaufen wird. Das innere Hohlrad wird getrennt, damit wir mehr Verhältnis machen können und der Entwurf flexibel ist. Getriebe und Motor sind durch eine Nahtverlegenheit durch Schraube in axialen, die die zusammenpassende Präzision erhöhen und Geräusche verringern.
4. Wir benutzen Nudelholzhalter innerhalb des planetarischen wheel.we-Gebrauchsnudelholzes, das anstatt gleitenden zu reiben reibt, also ist das Leben des Getriebes viel länger.
5. Doppelte Tragkonstruktion; Internes Reiben auf innerer Bohrung von den Planetengetrieben, welche die innere Bohrungsrundung weniger als 0.003mm machen; Laufen durch das Rollen, anstatt zu schieben; Oberflächen-Präzisionsabfall des Gangs HRC60; Die Annahme aller dieser technoligies stellen den super ruhigen und stabilen Betrieb und eine lange Lebenszeit über 10000 hours.www sicher
Maße
