Lieferung von innovativen und kosteneffektiven Herumdrehenantrieben
Herkunftsort: | China |
Markenname: | HangTuo |
Zertifizierung: | CE, ISO9001 |
Modellnummer: | VE9 |
Min Bestellmenge: | 1-teilig |
---|---|
Preis: | USD 280~504 / pc |
Verpackung Informationen: | Furnierholzkasten |
Lieferzeit: | 15~45 Tage |
Zahlungsbedingungen: | L / C, T / T, Western Union |
Versorgungsmaterial-Fähigkeit: | 2000 STÜCK PRO MONAT |
Material: | 50Mn, 42CrMo | Modell: | VE9“ |
---|---|---|---|
Gang-Verhältnis: | 61:1 | Bewertetes Drehmoment: | 4300 Nanometer |
Haltemoment: | 27200 Nanometer | Kippen des Drehmoments: | 16000 Nanometer |
Effizienz: | 40% | Quadratischer Ertrag: | 94*94 Millimeter |
Markieren: | solar tracker drive,solar slew drive |

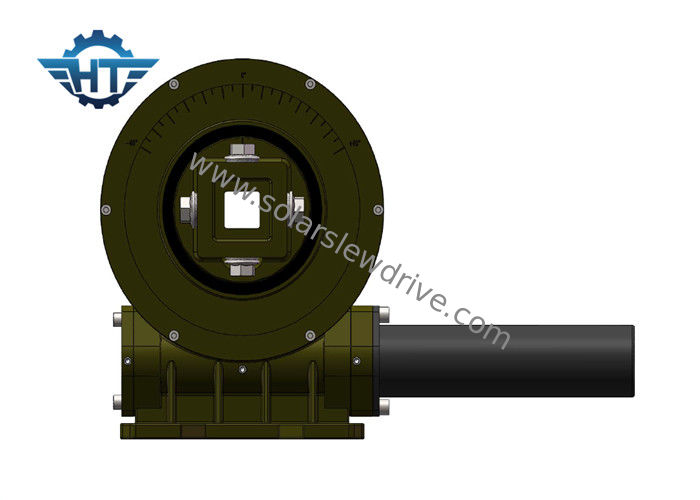

Vertikaler Wurm-Gang-kleiner Durchlauf-Antrieb mit dem Vierkantrohr ausgegeben für flache einzelne Achsen-Solartracking-system
Beschreibung
Herumdrehenantrieb entwarf, gleichzeitig auftreten die Radial-, axiale und Momentlasten zu behandeln.
Die 9-Zoll-vertikalen Durchlauf-Antriebe konnten mit Vierkantrohren oder Flanschertrag sein. Das squaretube ist normalerweise 94×94 Millimeter, und wir entwickelten auch uns mit Rohrgröße 110×110 Millimeter, die benutztes Solartracking-system der flachen einzelnen Achse ist. Die Größe konnte besonders angefertigt werden basierte auf den speziellen Nachfragen der Kunden. Sie kennzeichnet hohen IP-Grad, der den Antrieb von den verschiedenen Umweltbedingungen wie Staub, Wasser, Sand und sogar Wasser schützen könnte.
Wir sind basiert auf dem Standard hergestelltes, der im System ISO9001 angefordert wird. Wir führten auch CER-Bescheinigungen. Der Durchlauf-Antrieb hat eine lange Lebensdauer und er ist für 30 Jahre Feld unter Verwendung der Lebenszeit bestimmt.
Technische Daten
Modell | Verhältnis | Nennleistungs-Drehmoment (N.m) | Kippen Drehmoment (N.m) | Haltemoment (N.m) | Axiale Last (kN) | Radiallast (kN) | Leistungsfähigkeit | Präzision (°) | Selbstsichernd | Gewicht (Kilogramm) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Ja | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ja | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Ja | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Ja | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Ja | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ja | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ja | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ja | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ja | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ja | 251 |
Vorteile
1. Hohes backholding Drehmoment, zum der Solarsicherheit des Tracking-Systems zu verbessern
2. Innere des harten Stopps falls das Mulfunctioning des Software-Kontrollsystems
3. Schneckengetriebe nach innen einschlagen
4. Multi Zahnkontakt, zum der hohen Last sicherzustellen
5. Selbstsichernde Funktion
6. Vierkantrohrertrag 110*110 Millimeter oder 94*94mm
