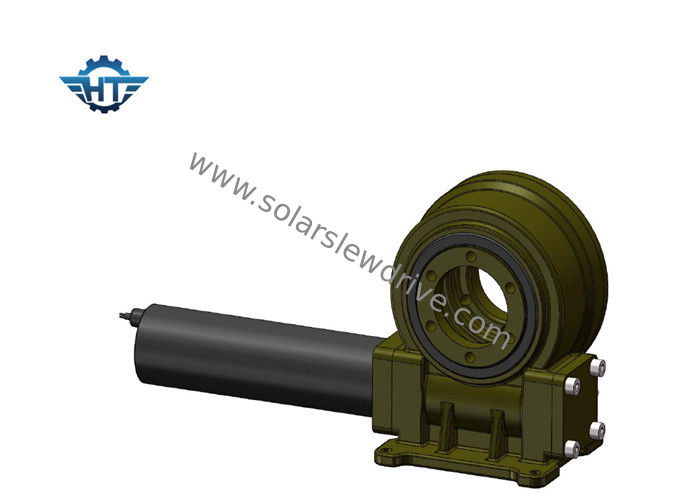

3 Zoll-einzelne Achsen-kleiner Durchlauf-Antrieb für einzelne Achsen-Solartracking-system

3 Zoll-einzelne Achsen-kleiner Durchlauf-Antrieb für einzelne Achsen-Solartracking-system

  • 3 Zoll-einzelne Achsen-kleiner Durchlauf-Antrieb für einzelne Achsen-Solartracking-system
  • 3 Zoll-einzelne Achsen-kleiner Durchlauf-Antrieb für einzelne Achsen-Solartracking-system
3 Zoll-einzelne Achsen-kleiner Durchlauf-Antrieb für einzelne Achsen-Solartracking-system
Produktdetails:
Herkunftsort: China
Markenname: HangTuo
Zertifizierung: CE, ISO9001
Modellnummer: VE3“
Zahlung und Versand AGB:
Min Bestellmenge: 1-teilig
Preis: USD 120~504 / pc
Verpackung Informationen: Furnierholzkasten
Lieferzeit: 15~45 Tage
Zahlungsbedingungen: L / C, T / T, Western Union
Versorgungsmaterial-Fähigkeit: 2000 STÜCK PRO MONAT
Kontakt
Ausführliche Produkt-Beschreibung
Material: 50Mn, 42CrMo Modell: VE3“
Gang-Verhältnis: 31:1 Effizienz: 40%
Farbe: RAL 9006 oder, wie verlangt Anwendung: Solartracking-systeme
Herkunftsort: Changzhou, China Treiber: 24VDC motor
Garantie: 5~10 Jahre Zertifikat: ISO9001, CE
Installations-Standort: Gewann, Flachdach Merkmal: Sichere, schnelle Installation, langes Leben
Markieren:

Schneckengetriebegetriebe

,

Wurmgangherumdrehenring





3 Zoll-einzelne Achsen-kleiner Durchlauf-Antrieb mit Motor des Gang-24VDC für einzelne Achsen-Solartracking-system



Der Herumdrehenantrieb ist ein neuer Typ Herumdrehenprodukt, normalerweise genannt Herumdrehenring, der normalerweise aus Wurm, Herumdrehenring, Wohnung, Motor und anderen Komponenten verfasst wird. Da die Kernkomponenten Lager herumdrehen, können sie axialen Kräften, Radialkräften und Kippmomenten gleichzeitig widerstehen. Verglichen mit traditionellen Drehprodukten, kennzeichnet der neue Herumdrehenantrieb einfache Installation, einfache Wartung und einen größeren Grad an Installationsraum.



Leistungsparameter von VE-Reihen



Modell Verhältnis Nennleistungs-Drehmoment Kippen des Drehmoments Axiale Last Radiallast Haltemoment Leistungsfähigkeit Präzision Selbstsichernd Gewicht
N.m N.m kN kN N.m Grad Ja Kilogramm
3" 31:1 300 1500 3,6 15 7000 40% ≤0.1 Ja 13
5" 37:1 637,5 5000 16 27 9200 40% ≤0.1 Ja 18
7" 57:1 1750 7000 34 58 13200 40% ≤0.1 Ja 28
8" 51:1 2250 11200 50 80 20400 40% ≤0.1 Ja 35
9" 61:1 4300 16000 60 130 27200 40% ≤0.1 Ja 51
12" 78:1 5600 25000 77 190 40560 40% ≤0.1 Ja 61
14" 85:1 6750 48000 110 230 44200 40% ≤0.1 Ja 78
17" 102:1 9460 67000 142 390 53040 40% ≤0.1 Ja 105
21" 125:1 16000 89000 337 640 65000 40% ≤0.1 Ja 185
25" 150:1 21450 112000 476 950 89000 40% ≤0.1 Ja 244



Empfohlener Herumdrehenantrieb



Beiliegender Wohnungsherumdrehenantrieb SE1 SE3 SE5 SE7 SE9 SE12 SE14 SE21
Genauer beiliegender Wohnungsherumdrehenantrieb ZE3 ZE5 ZE7 ZE9
Wurmgangherumdrehenantrieb WE1 WE3 WE5 WE7 WE9
Doppelachsenherumdrehenantriebe SDE3 ZDE3 SDE5 ZDE5 SDE7 ZDE7
Vertikaler beiliegender Herumdrehen Antrieb VE3 VE5 VE6 VE7 VE9 VE12



DC-Motor



1. Nehmen Sie Doppeltragkonstruktion für Abtriebswelle an, damit das maximale Drehmoment des Getriebes wesentlich erhöht wird.

2. Sun-Rad und -Planetenrad werden durch Keil angeschlossen, die das maximale Drehmoment des Getriebes erhöhen und das Leben verlängern.

3. Wir benutzen schraubenartigen Gang an der Eingangsstufe, die die Geräusche das niedrige anf machen, das glatt in hohe Geschwindigkeit gelaufen wird. Das innere Hohlrad wird getrennt, damit wir mehr Verhältnis machen können und der Entwurf flexibel ist. Getriebe und Motor sind durch eine Nahtverlegenheit durch Schraube in axialen, die die zusammenpassende Präzision erhöhen und Geräusche verringern.

4. Wir benutzen Nudelholzhalter innerhalb des planetarischen wheel.we-Gebrauchsnudelholzes, das anstatt gleitenden zu reiben reibt, also ist das Leben des Getriebes viel länger.

5. Doppelte Tragkonstruktion; Internes Reiben auf innerer Bohrung von den Planetengetrieben, welche die innere Bohrungsrundung weniger als 0.003mm machen; Laufen durch das Rollen, anstatt zu schieben; Oberflächen-Präzisionsabfall des Gangs HRC60; Die Annahme aller dieser technoligies stellen den super ruhigen und stabilen Betrieb und eine lange Lebenszeit in 10000 Stunden sicher.
