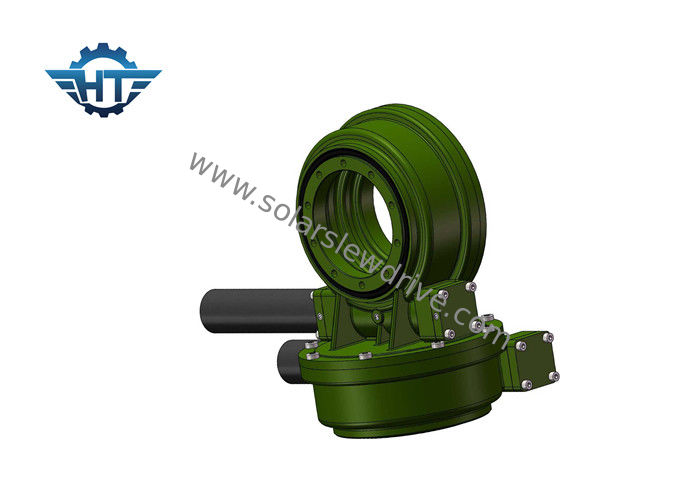

Doppelachsen-kleiner Durchlauf-Antrieb mit planetarischem Getriebemotor 24VDC für Solartracking-system

Doppelachsen-kleiner Durchlauf-Antrieb mit planetarischem Getriebemotor 24VDC für Solartracking-system

  • Doppelachsen-kleiner Durchlauf-Antrieb mit planetarischem Getriebemotor 24VDC für Solartracking-system
  • Doppelachsen-kleiner Durchlauf-Antrieb mit planetarischem Getriebemotor 24VDC für Solartracking-system
Doppelachsen-kleiner Durchlauf-Antrieb mit planetarischem Getriebemotor 24VDC für Solartracking-system
Produktdetails:
Herkunftsort: China
Markenname: HangTuo
Zertifizierung: CE, ISO9001
Modellnummer: SDE7“
Zahlung und Versand AGB:
Min Bestellmenge: 1-teilig
Preis: USD 280~504 / pc
Verpackung Informationen: Furnierholzkasten
Lieferzeit: 15~45 Tage
Zahlungsbedingungen: L / C, T / T, Western Union
Versorgungsmaterial-Fähigkeit: 2000 STÜCK PRO MONAT
Kontakt
Ausführliche Produkt-Beschreibung
Material: 50Mn, 42CrMo Modell: SDE7“
Gang-Verhältnis: 57:1 Nennleistungsdrehmoment: 2000 Nanometer
Haltemoment: 13500 Nanometer Kippen des Drehmoments: 13200 Nanometer
Effizienz: 40% Standardfarbe: RAL 9006
axiale Last: 34 KN Radiallast: 58 KN
Markieren:

solar tracker drive

,

solar slew drive

Doppelachsen-kleiner Durchlauf-Antrieb mit planetarischem Getriebemotor 24VDC für Solartracking-system



Beschreibung



Hangtuos Herumdrehenantriebe stellen ein großes Verhältnis in einem einzelnen Stadium des Getriebes zur Verfügung, optimiert für Gewicht gegen Leistung. Die Lager und die Gänge sind in ein flaches zusammengebaut und selbst-behalten, und Wohnung bereit-zu-installieren, ermöglichen dem Produkt, zu allen axialen und Radialkräften zu reagieren, und resultieren, die Momente kippend, die in den schwierigsten Anwendungen geschaffen werden. Diese hoch-anwendbaren Produkte kennzeichnen auch starken Schockwiderstand, langlebige Leistung, glatte Rotation, das Tragen des Schutzes und die Siegel-Antriebswahlen. Aller technische Nutzen, kombiniert mit Industrie-führenden Qualitätsstandards, macht Hangtuo-Produkte die idealen Kandidaten für die Leistung-kritischen, Hochleistungsanwendungen.



Das Durchlauf-Antriebs-Funktions-Prinzip



Der Wurm angetrieben durch den Motor, der den Außenring des Herumdrehenringes fährt, um sich zu drehen; der Außenring gab das Drehmoment durch den Flansch aus und der Innenring des Herumdrehenringes wird in der Wohnung geregelt. Herumdrehenantrieb hat Rückselbstsicherndes wegen des Schneckengetriebes mit selbstsichernden Rückeigenschaften.


Leistungs-Diagramm von SDE


Modell Verhältnis Nennleistungs-Drehmoment Kippen des Drehmoments Axiale Last Radiallast Haltemoment Leistungsfähigkeit Präzision Selbstsichernd Gewicht
N.m N.m kN kN N.m Grad Ja Kilogramm
3" 31:1 300 1500 3,6 15 7000 40% ≤0.1 Ja 21kg
5" 37:1 650 5000 16 27 9200 40% ≤0.1 Ja 32kg
7" 57:1 1750 7000 34 58 13200 40% ≤0.1 Ja 54kg
9" 61:1 4300 16000 60 130 27200 40% ≤0.1 Ja 88kg
12" 78:1 5600 25000 77 190 40560 40% ≤0.1 Ja 157 Kilogramm
14" 85:1 6750 48000 110 230 44200 40% ≤0.1 Ja 214kg
17" 102:1 9460 67000 142 390 53040 40% ≤0.1 Ja 315kg
21" 125:1 16000 89000 337 640 65000 40% ≤0.1 Ja 481kg
25" 150:1 21450 112000 476 950 89000 40% ≤0.1 Ja 682 Kilogramm


 Glossar von Schlüsselparametern

Kippen des Moment-Drehmoments: Drehmoment ist die Last, die mit Abstand zwischen der Position der Last und der Mitte des Herumdrehenlagers multipliziert wird. Wenn das qorque, das durch Last und Abstand erzeugt wird, größer als das bewertete Kippenmomentdrehmoment ist, wird Herumdrehenantrieb umgeworfen.
Radiallast: Laden Sie Vertikale zur Achse des Herumdrehenlagers
Axiale Last: Laden Sie Ähnlichkeit zur Achse des Herumdrehenlagers
Haltemoment: Es ist das Rückdrehmoment. Wenn der Antrieb sich Rück- dreht und die Teile nicht geschädigt werden, wird das maximale erzielte Drehmoment Haltemoment genannt.
Selbstsichernd: Nur wenn er geladen wird, ist der Herumdrehenantrieb nicht in der Lage aufzuheben sich drehen und nannten folglich selbstsichernd.

Kundengebundene Dienstleistungen


1. Spezieller Entwurf basiert auf verschiedenen Anwendungen und Projekten
2. Verschiedene Arten von Motoren konnten, wie Hydraulikmotoren, Schrittmotoren, elektrische Motoren etc. zusammengebracht werden.
3. Die verschiedenen Farben sind basiert auf RAL-Code verfügbares; unsere Standardfarbe ist RAL 9006.
