Lieferung von innovativen und kosteneffektiven Herumdrehenantrieben
 |
| Herkunftsort: | China |
| Markenname: | HangTuo |
| Zertifizierung: | CE, ISO9001 |
| Modellnummer: | SDE7“ |
| Min Bestellmenge: | 1-teilig |
|---|---|
| Preis: | USD 398~456/ pc |
| Verpackung Informationen: | Furnierholzkasten |
| Lieferzeit: | 15~45 Tage |
| Zahlungsbedingungen: | L / C, T / T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 2000 STÜCK PRO MONAT |
| Material: | 50Mn, 42CrMo | Modell: | SDE7“ |
|---|---|---|---|
| Gang-Verhältnis: | 57:1 | Nennleistungsdrehmoment: | 2000 Nanometer |
| Haltemoment: | 13500 Nanometer | Kippen des Drehmoments: | 13200 Nanometer |
| Effizienz: | 40% | Standardfarbe: | RAL 9006 |
| Markieren: | Wurmgangherumdrehenring,Wurmgangmotor |
||

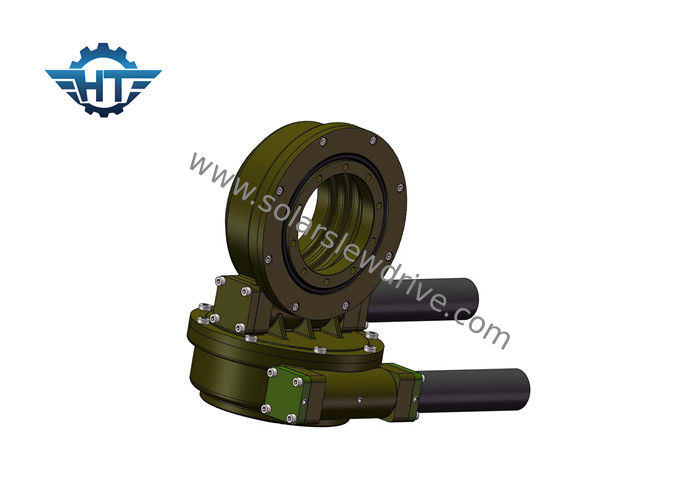

IP66 schlagen Doppelachsen-Schneckengetriebe mit elektrischem Motor 12vdc für Turm starke Solarenergie ein
Beschreibung
Was Turm CSP ist
Das Heliostat starke Sonnenkraftwerk, als einer der Technologiewege des Mainstreams CSP, Turm CSP hat viel Aufmerksamkeit in den letzten Jahren erhalten. Verglichen mit der reifen Abflussrinnentechnologie, ragen photothermal Stromerzeugung hat höhere thermische Leistungsfähigkeit und Konzentrationsverhältnis, niedrigere Geländeanforderungen, aber hat auch hohe Risiken, Mangel an technischer Reifeüberprüfung und komplexe Kontrollsysteme hoch.
Zur Zeit basiert die allgemeine Turmtechnologie in der Welt auf flüssigem Salz als Turm des flüssigen Salzes für Übertragungshitzemedium und hydrothermaler Turm mit Wasserfunktionsmedium als Wärmeträger, und der Turm des flüssigen Salzes hat eine große Kapazität. Die Vorteile des umfangreichen Energiespeichers werden bevorzugt.
Durchlauf-Antriebe angewendet im Turm CSP
| Produkt-Name | Antrieb Herumdrehens SDE7 mit Gang 43Nm 24Vdc fährt |
| Abtriebsdrehmoment | 980 N.m; 723 ft.lbs |
| Maximaler Abtriebsdrehmoment | 1938 N.m; 1429 ft.lbs |
| Kippen des Moment-Drehmoments | 7000 N.m; 5163 ft.lbs |
| Haltemoment | 13200 N.m; 9736 ft.lbs |
| Statische axiale Bewertung | kN 133,20; 29943 lbs |
| Statische Radialbewertung | kN 53; 11977 lbs |
| Dynamische axiale Bewertung | kN 31,90; 7171 lbs |
| Dynamische Radialbewertung | kN 27,91; 6274 lbs |
| Bewegungsalternativen | 380V/220V Wechselstrommotor; Schrittmotor; Schwanzloser Motor |
| Produkt-Art | Doppelachse; Einzelne Achse; CPV/HCPV; Solarteller; Parabolisch; Solarturm |
| Anwendungs-Eigenschaft | Solartracking-system, industrielles Machiner |
Herumdrehenantriebe sind für die Situationen perfekt, die Last-haltene beide und Rotationsdrehmoment vom gleichen Getriebe erfordern. Typische Anwendungen umfassen Solarverfolger, Windkraftanlagen, Satelitte und Radarteller, LKW streckt sich, Mann anhebt, Gebrauchsausrüstung, hydraulische Ausrüstungszubehöre, Ölwerkzeugausrüstung, Reifenlenker, Baggerderrickkräne und Automobilaufzüge.
Leistungs-Tabelle
| Modell | Verhältnis | Nennleistungs-Drehmoment | Kippen des Drehmoments | Axiale Last | Radiallast | Haltemoment | Leistungsfähigkeit | Präzision | Selbstsichernd | Gewicht |
| N.m | N.m | kN | kN | N.m | Grad | Ja | Kilogramm | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Ja | 21kg |
| 5" | 37:1 | 650 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Ja | 32kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Ja | 54kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Ja | 88kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Ja | 157 Kilogramm |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Ja | 214kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Ja | 315kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Ja | 481kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Ja | 682 Kilogramm |
Eigenschaften
1. Hohes backholding Drehmoment, zum der Solarsicherheit des Tracking-Systems zu verbessern
2. Schneckengetriebe nach innen einschlagend
3. multi Zahnkontakt, zum der hohen Last sicherzustellen
4. selbstsichernde Funktion
Applicatons
Kundengebundene Dienstleistungen
1. Spezieller Entwurf basiert auf verschiedenen Anwendungen und Projekten
2. Verschiedene Arten von Motoren konnten, wie Hydraulikmotoren, Schrittmotoren, elektrische Motoren etc. zusammengebracht werden.
3. Die verschiedenen Farben sind basiert auf RAL-Code verfügbares; unsere Standardfarbe ist RAL 9006.
