Lieferung von innovativen und kosteneffektiven Herumdrehenantrieben
 |
| Herkunftsort: | China |
| Markenname: | HangTuo |
| Zertifizierung: | CE, ISO9001 |
| Modellnummer: | SDE7“ |
| Min Bestellmenge: | 1-teilig |
|---|---|
| Preis: | USD 398~456/ pc |
| Verpackung Informationen: | Furnierholzkasten |
| Lieferzeit: | 15~45 Tage |
| Zahlungsbedingungen: | L / C, T / T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 2000 STÜCK PRO MONAT |
| Material: | 50Mn, 42CrMo | Modell: | SDE7“ |
|---|---|---|---|
| Gang-Verhältnis: | 57:1 | Nennleistungsdrehmoment: | 2000 Nanometer |
| Haltemoment: | 13500 Nanometer | Kippen des Drehmoments: | 13200 Nanometer |
| Effizienz: | 40% | Standardfarbe: | RAL 9006 |
| Markieren: | Wurmgangherumdrehenring,Wurmgangmotor |
||

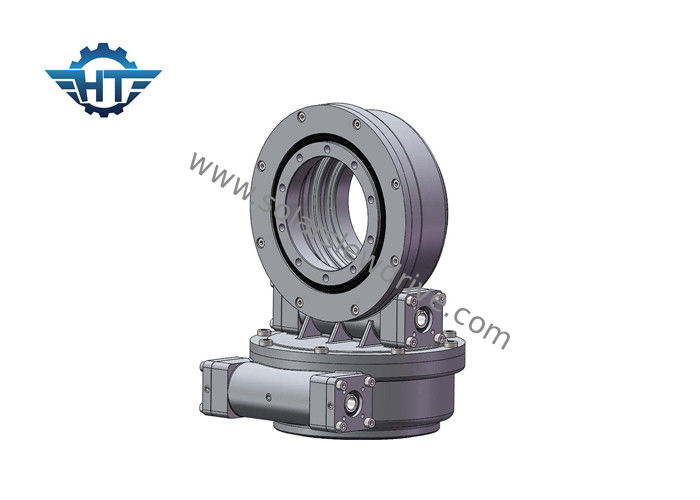

Hoher Haltemoment Doppelachsen-Durchlauf-Antrieb mit Getriebemotor 12V für Solartracking-system
Beschreibung
Doppelachse tötete Antriebe sind perfekte Lösungen in den Solarspurhaltungsanwendungen der Doppelachse.
Doppelachsendurchlauf-Antrieb haben drei Arten Lösungen mit Durchlauf-Antrieben:
Im Allgemeinen für einfache Klammerstruktur, würde der sde Durchlauf-Antrieb die perfekte Lösung sein, aber die anderen zwei sind auch sehr populär.
Durchlauf-Antriebe angewendet in PV
| Produkt-Name | Antrieb Herumdrehens SDE7 mit Gang 43Nm 24Vdc fährt |
| Abtriebsdrehmoment | 980 N.m; 723 ft.lbs |
| Maximaler Abtriebsdrehmoment | 1938 N.m; 1429 ft.lbs |
| Kippen des Moment-Drehmoments | 7000 N.m; 5163 ft.lbs |
| Haltemoment | 13200 N.m; 9736 ft.lbs |
| Statische axiale Bewertung | kN 133,20; 29943 lbs |
| Statische Radialbewertung | kN 53; 11977 lbs |
| Dynamische axiale Bewertung | kN 31,90; 7171 lbs |
| Dynamische Radialbewertung | kN 27,91; 6274 lbs |
| Bewegungsalternativen | 380V/220V Wechselstrommotor; Schrittmotor; Schwanzloser Motor |
| Produkt-Art | Doppelachse; Einzelne Achse; CPV/HCPV; Solarteller; Parabolisch; Solarturm |
| Anwendungs-Eigenschaft | Solartracking-system, industrielles Machiner |
Leistungs-Tabelle
| Modell | Verhältnis | Nennleistungs-Drehmoment | Kippen des Drehmoments | Axiale Last | Radiallast | Haltemoment | Leistungsfähigkeit | Präzision | Selbstsichernd | Gewicht |
| N.m | N.m | kN | kN | N.m | Grad | Ja | Kilogramm | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Ja | 21kg |
| 5" | 37:1 | 650 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Ja | 32kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Ja | 54kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Ja | 88kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Ja | 157 Kilogramm |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Ja | 214kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Ja | 315kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Ja | 481kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Ja | 682 Kilogramm |
Eigenschaften
1. Hohes backholding Drehmoment, zum der Solarsicherheit des Tracking-Systems zu verbessern
2. Schneckengetriebe nach innen einschlagen
3. Multi Zahnkontakt, zum der hohen Last sicherzustellen
4. Selbstsichernde Funktion
Applicatons
Kundengebundene Dienstleistungen
1. Spezieller Entwurf basiert auf verschiedenen Anwendungen und Projekten
2. Verschiedene Arten von Motoren konnten, wie Hydraulikmotoren, Schrittmotoren, elektrische Motoren etc. zusammengebracht werden.
3. Die verschiedenen Farben sind basiert auf RAL-Code verfügbares; unsere Standardfarbe ist RAL 9006.
