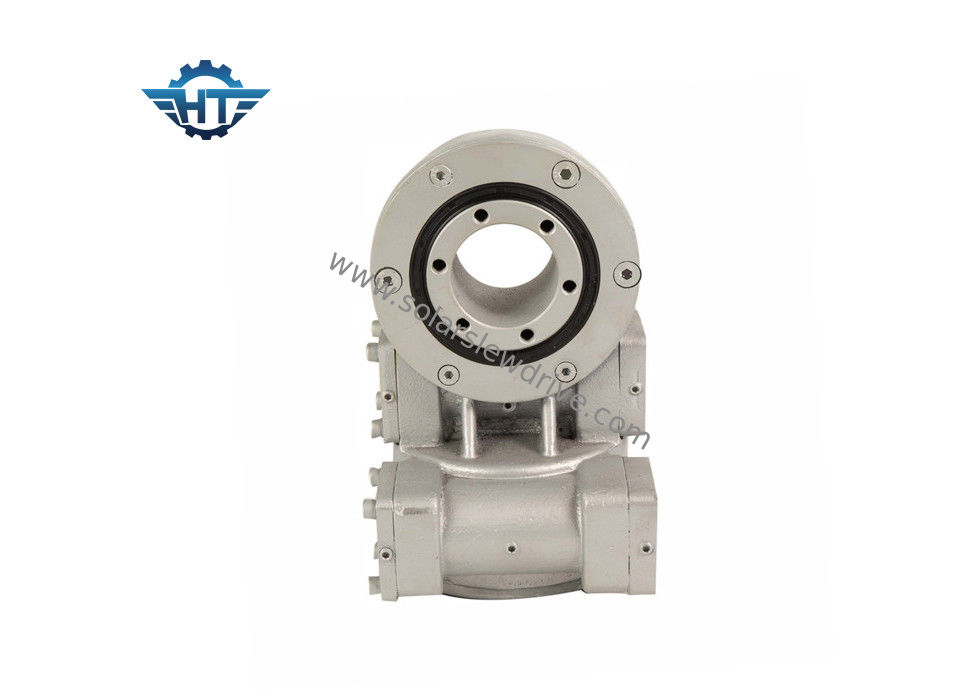

Wurm-Gang-fahren Doppelachsen-Durchlauf-Antrieb für Solarverfolger mit gutem Zahn-Kontakt und 24V

Wurm-Gang-fahren Doppelachsen-Durchlauf-Antrieb für Solarverfolger mit gutem Zahn-Kontakt und 24V

  • Wurm-Gang-fahren Doppelachsen-Durchlauf-Antrieb für Solarverfolger mit gutem Zahn-Kontakt und 24V
  • Wurm-Gang-fahren Doppelachsen-Durchlauf-Antrieb für Solarverfolger mit gutem Zahn-Kontakt und 24V
Wurm-Gang-fahren Doppelachsen-Durchlauf-Antrieb für Solarverfolger mit gutem Zahn-Kontakt und 24V
Produktdetails:
Herkunftsort: China
Markenname: HangTuo
Zertifizierung: CE, ISO9001
Modellnummer: SDE7“
Zahlung und Versand AGB:
Min Bestellmenge: 1-teilig
Preis: USD 398~456/ pc
Verpackung Informationen: Furnierholzkasten
Lieferzeit: 15~45 Tage
Zahlungsbedingungen: L / C, T / T, Western Union
Versorgungsmaterial-Fähigkeit: 2000 STÜCK PRO MONAT
Kontakt
Ausführliche Produkt-Beschreibung
Modell: SDE7“ Gang-Verhältnis: 57:1
Abtriebsdrehmoment: 2000 Nanometer Haltemoment: 13200 Nanometer
Kippen des Drehmoments: 7500 Nanometer Effizienz: 40%
Farbe: Siver-Grau Gewicht: 56 Kilogramm
Markieren:

Herumdrehenring-Antrieb

,

Schneckengetriebemotor



Wurm-Gang-fahren Doppelachsen-Durchlauf-Antrieb mit gutem Zahn-Kontakt und 24V für Solarverfolger



Beschreibung



Die allgemeinste Herumdrehenantriebsanwendung für die Doppel-achsenherumdrehenantriebe sind Doppel-achsensolarverfolger, wie Heliostats und starkes photovoltaics (CPV) und Satelliten- oder Radarteller. Andere Anwendungen umfassen Automobilaufzüge, Roboterarmstellwerke und Stadiumsausrüstung.



Solarverfolgerist Doppelachsendurchlauf-Antrieb perfekte Lösung in den Solarspurhaltungsanwendungen der Doppelachse.



Doppelachsendurchlauf-Antrieb haben drei Arten Lösungen mit Durchlauf-Antrieben:



Im Allgemeinen für einfache Klammerstruktur, würde der sde Durchlauf-Antrieb die perfekte Lösung sein, aber die anderen zwei sind auch sehr populär.

  • Se zwei tötete Antriebe
  • Ein Se-Durchlauf-Antrieb und ein VE-Durchlauf-Antrieb

Durchlauf-Antriebe angewendet in PV



Produkt-Name Antrieb Herumdrehens SDE7
Abtriebsdrehmoment 980 N.m; 723 ft.lbs
Maximaler Abtriebsdrehmoment 1938 N.m; 1429 ft.lbs
Kippen des Moment-Drehmoments 7000 N.m; 5163 ft.lbs
Haltemoment 13200 N.m; 9736 ft.lbs
Statische axiale Bewertung kN 133,20; 29943 lbs
Statische Radialbewertung kN 53; 11977 lbs
Dynamische axiale Bewertung kN 31,90; 7171 lbs
Dynamische Radialbewertung kN 27,91; 6274 lbs
Bewegungsalternativen Motor 12V/24V; Schrittmotor; Schwanzloser Motor
Produkt-Art Doppelachse; Einzelne Achse; CPV/HCPV; Solarteller; Parabolisch; Solarturm
Anwendungs-Eigenschaft Solartracking-system, Industriemaschinen
Sonnensystem-Quadratmeter ㎡ 30





Leistungs-Tabelle von SDE-Reihe



Modell Verhältnis Nennleistungs-Drehmoment (N.m) Kippen Drehmoment (N.m) Haltemoment (N.m) Axiale Last (kN) Radiallast (kN)
3" 31:1 600 1500 5800 10 15
5" 37:1 800 6000 9200 16 27
7" 57:1 2000 7500 13200 34 58
9" 61:1 4300 16000 27200 60 130
12" 78:1 5800 25000 40560 77 190
14" 85:1 6750 48000 44200 110 230
17" 102:1 9460 67000 53040 142 390
21" 125:1 16000 89000 65000 337 640
25" 150:1 21450 112000 89000 476 950



Eigenschaften



1. Hohes backholding Drehmoment, zum der Solarsicherheit des Tracking-Systems zu verbessern

2. Schneckengetriebe nach innen einschlagend

3. multi Zahnkontakt, zum der hohen Last sicherzustellen

4. selbstsichernde Funktion



Applicatons



Wurm-Gang-fahren Doppelachsen-Durchlauf-Antrieb für Solarverfolger mit gutem Zahn-Kontakt und 24V 0
