Lieferung von innovativen und kosteneffektiven Herumdrehenantrieben
 |
| Herkunftsort: | China |
| Markenname: | HangTuo |
| Zertifizierung: | CE, ISO9001 |
| Modellnummer: | SE14“ |
| Min Bestellmenge: | 1-teilig |
|---|---|
| Preis: | USD 330~360/ pc |
| Verpackung Informationen: | Furnierholzkasten |
| Lieferzeit: | 15~45 Tage |
| Zahlungsbedingungen: | L / C, T / T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 2000 STÜCK PRO MONAT |
| Modell: | SE14 | Haltemoment: | 54200 Nanometer |
|---|---|---|---|
| Kippen des Drehmoments: | 68000 Nanometer | Abtriebsdrehmoment: | 6550 Nanometer |
| axiale Last: | 680 KN | Radikale Last: | kN 230 |
| Zertifikat: | ISO9001, CE | bemalt: | Verfügbar |
| Markieren: | hydraulischer Durchlaufmotor,Solarverfolger-Antrieb |
||

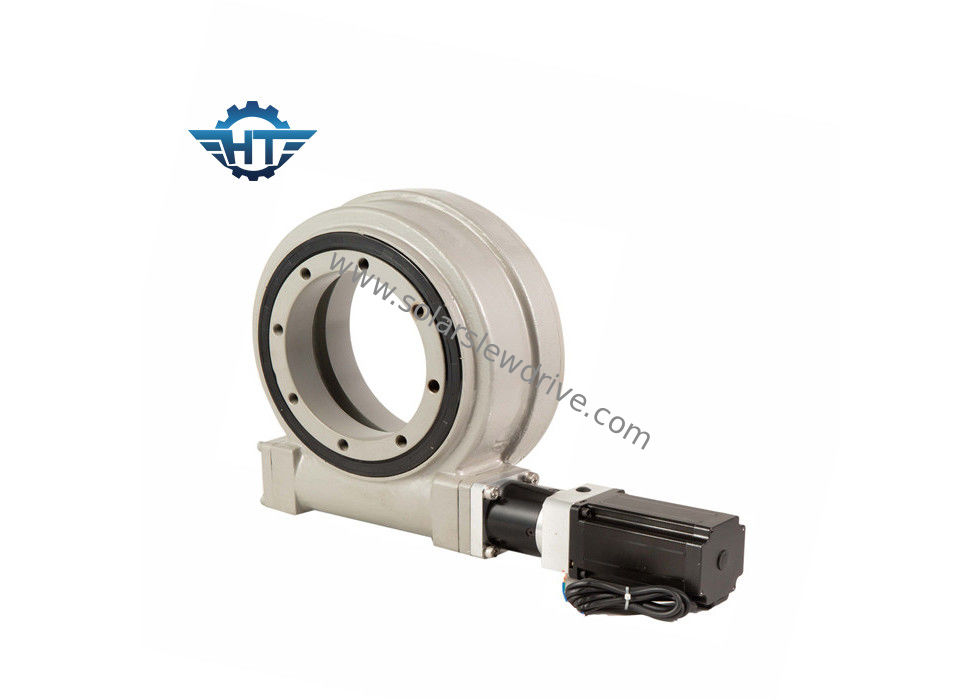

Se-Reihen-Wurm-Gang-Durchlauf-Antrieb mit hochfesten Bolzen für Solartracking-system
Produkt-Beschreibung
Herumdrehenlager, Herumdrehenringlager als Technologie hat, mehr Herumdrehenantriebe einsetzen Sanduhrwurmtechnologie verbessert, in der der Wurm geformt wird, um sich mehr Zähne im Gang zu engagieren
Dieses erhöhte Zahneingriffergebnisse in der größeren Stärke, in der Leistungsfähigkeit und in der Haltbarkeit. Der Herumdrehenantrieb setzt Standardwurmtechnologie ein, in der der Wurm auf dem horizontalen das Geschwindigkeitsverhältnis der Welle vom Verhältnis zwischen der Anzahl von Faden auf dem Wurm und der Anzahl von Zähnen im Wurmgang oder im Gang abhängt.
Performace von Se-Reihe
| Modell | Verhältnis | Nennleistungs-Drehmoment (N.m) | Kippen Drehmoment (N.m) | Haltemoment (N.m) | Axiale Last (kN) | Radiallast (kN) | Leistungsfähigkeit | Präzision (°) | Selbstsichernd | Gewicht (Kilogramm) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Ja | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Ja | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Ja | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Ja | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Ja | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Ja | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Ja | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Ja | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Ja | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Ja | 204 |
Installation des Durchlauf-Antriebs
1.Clean die Einbaustruktur, z.B. vom Schweißen, von der Galvanisierung, von den Rückständen, vom Schmutz, von etc.
2.Lift der Durchlauf-Antrieb mit Augbolzen.
Antrieb des Durchlaufes 3.The wird in entladene Zustand angebracht.
wird folgendes Verfahren 4.The eingehalten, um Abweichungen zwischen dem Bolzen zu vermeiden, der Kräfte festzieht.
Verschlussflüssigkeit des Fadens 5.Apply zu den Faden.
Verschlussflüssigkeit des Fadens 6.Lay auf dem Fadenabstand, der völlig um passende Teile bittet.
7.Preload die Bolzen kreuzweise. Sehen Sie das allgemeine Muster in der Skizze unten von, wie Bolzen Drehmoment kreuzweise in der Reihenfolge erhalten. Beginnen Sie entweder mit innerem oder Außenring. Tun Sie aller Bolzen kreuzweise torqueing bis 30% von Anzugsmoment. Wiederholen Sie dann kreuzweise Drehmoment bis 80% von Anzugsmoment. Schließlich kreuzweise Drehmoment bis 100% des Anzugsmoments.
vollständig das innere Drehmoment 1.First oder der Außenring, tun dann den anderen Ring.
2.Once, welche die Schraube festgezogen, bitte dauerhaft, die Position des Schraubenkopfes in die der stationären Struktur markiert wird. Dieses wird später während der Inspektion verwendet, um sicher zu sein, das der Schraubenkopf nicht sich abgewickelt hat.
Es gibt viele Anwendungen, in denen ein Dreh-Antrieb benutzt werden kann, hauptsächlich, weil er für Anwendungen gut angepasst ist, die Last erfordern, Energie und Rotationsdrehmoment beizubehalten.
Typische Schwingen-Antriebsanwendungen umfassen, aber sind nicht begrenzt:
Verfolger 1.Solar
Turbinen 2.Wind
Aufzug 3.Men's
Maschinerie 4.Hydraulic
5.Telehandler
Derrickkran 6.Excavator
7.Lift
8.Crane
Ausrüstung 9.Drilling
Ausrüstung 10.Military
