Lieferung von innovativen und kosteneffektiven Herumdrehenantrieben
Herkunftsort: | China |
Markenname: | HangTuo |
Zertifizierung: | CE, ISO9001 |
Modellnummer: | SDE7“ |
Min Bestellmenge: | 1-teilig |
---|---|
Preis: | USD 398~456/ pc |
Verpackung Informationen: | Furnierholzkasten |
Lieferzeit: | 15~45 Tage |
Zahlungsbedingungen: | L / C, T / T, Western Union |
Versorgungsmaterial-Fähigkeit: | 2000 STÜCK PRO MONAT |
Material: | 50Mn, 42CrMo | Modell: | SDE7“ |
---|---|---|---|
Gang-Verhältnis: | 57:1 | Nennleistungs-Drehmoment: | 2000 Nm |
Haltemoment: | 13500 Nm | Kippen des Drehmoments: | 13200 Nm |
Leistungsfähigkeit: | 40% | Anwendung: | Solarstation |
Markieren: | Herumdrehenantrieb für Solartracking-system,Solarverfolger-Antrieb |

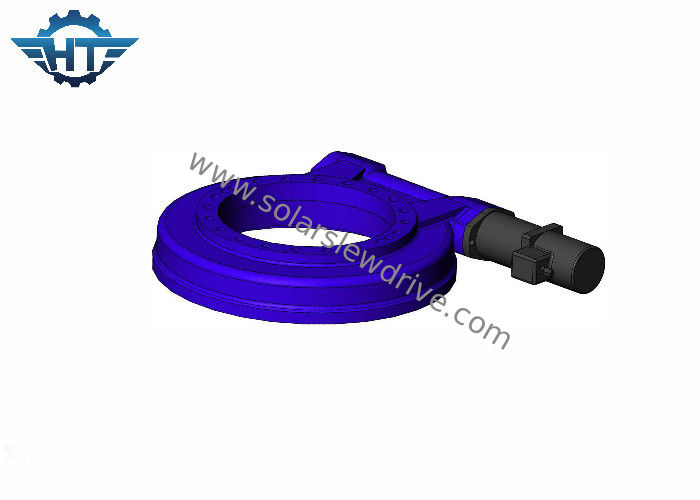

Einzelner Achsen-Durchlauf-Antrieb mit planetarischem Getriebe 24V für PV-, CPV- und CSP-Solarstationen
Beschreibung
Zwei Se-Herumdrehenantriebe können in das System installiert sein und die Azimut- und Aufzugrichtung erzielen, die sich gleichzeitig dreht.
Der Gebrauch von einem in hohem Grade tragbaren, leistungsfähigen Herumdrehenantrieb kann zu den Anwendungen des Militärs, industriell oder zur Wohnvielzahl sehr nützlich sein. Um einen leistungsfähigen Solarkraftwerkspark zu produzieren, war der Se-Herumdrehenantrieb entworfen, errichtet und geprüft.
Se-Herumdrehenantrieb benutzte Solartracking-system wird geglaubt, das erheblich beiträgt, wenn es die Leistungsfähigkeit der Energiesammlung von den PV-Platten erhöht. Benutzen Sie zwei Se-Herumdrehenantriebe in einem Solartracking-system, für genaue Steuerung des Aufzugs und des Azimuts der Platte im Verhältnis zu der Sonne zu lassen. Die Spurhaltung wird berichtet, um den Energieertrag eines örtlich festgelegten PV-Sonnensystems möglicherweise zu verdoppeln.
Technische Daten des Se-Reihen-Herumdrehenantriebs
Modell | Verhältnis | Nennleistungs-Drehmoment (N.m) | Kippen Drehmoment (N.m) | Haltemoment (N.m) | Axiale Last (kN) | Radiallast (kN) | Leistungsfähigkeit | Präzision (°) | Selbstsichernd | Gewicht (Kilogramm) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Ja | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Ja | 8 |
5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Ja | 12 |
7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Ja | 21 |
9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Ja | 49 |
12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Ja | 61 |
14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Ja | 63 |
17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Ja | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Ja | 149 |
25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Ja | 204 |
Produkt-Name | Antrieb Herumdrehens SE17 mit Gangmotoren 43Nm 24Vdc |
Abtriebsdrehmoment | 9400 N.m |
Kippen des Moment-Drehmoments | 135600 N.m |
Haltemoment | 65040 N.m |
Statische axiale Bewertung | kN 980 |
Statische Radialbewertung | kN 390 |
Dynamische axiale Bewertung | kN 490 |
Dynamische Radialbewertung | kN 245 |
Bewegungsalternativen | 380V/220V Wechselstrommotor, DC-Motor |
Produkt-Art | Doppelachse; Einzelne Achse; CPV/HCPV; Solarteller; Parabolisch; Solarturm |
Anwendungs-Eigenschaft | Solartracking-system, industrielles Machiner |
Applicatons
Die allgemeinste Herumdrehenantriebsanwendung für die Doppel-achsenherumdrehenantriebe sind Doppel-achsensolarverfolger, wie Heliostats und starkes photovoltaics (CPV) und Satelliten- oder Radarteller. Andere Anwendungen umfassen Automobilaufzüge, Roboterarmstellwerke und Stadiumsausrüstung.
