Lieferung von innovativen und kosteneffektiven Herumdrehenantrieben
 |
| Herkunftsort: | China |
| Markenname: | HangTuo |
| Zertifizierung: | CE, ISO9001 |
| Modellnummer: | SE14“ |
| Min Bestellmenge: | 1-teilig |
|---|---|
| Preis: | USD 410~510/Piece ~360/ pc |
| Verpackung Informationen: | Furnierholzkasten |
| Lieferzeit: | 15~45 Tage |
| Zahlungsbedingungen: | L / C, T / T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 500 PCS pro Monat |
| Modell: | 14 Zoll | Haltemoment: | 54200 Nanometer |
|---|---|---|---|
| Kippen des Drehmoments: | 68000 Nanometer | Abtriebsdrehmoment: | 6550 Nanometer |
| axiale Last: | 680 KN | Radikale Last: | kN 230 |
| Zertifikat: | ISO9001, CE | bemalt: | Verfügbar |
| Garantie: | 5 Jahre | Selbst-Verschluss: | Ja |
| Markieren: | Wurmgangherumdrehenring,Wurmgangmotor |
||

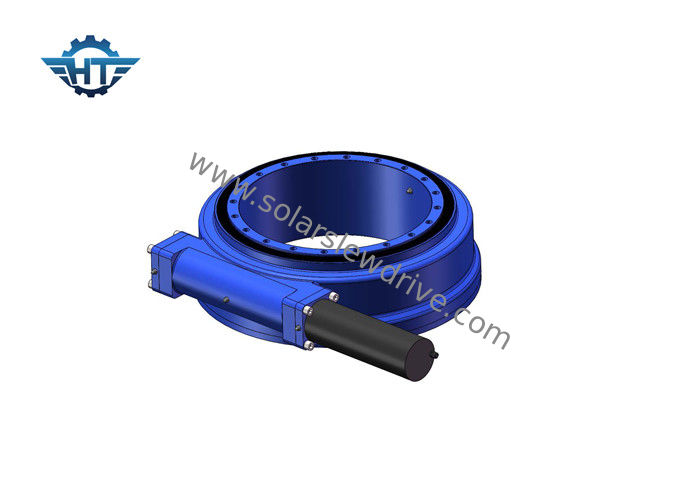

Wurm-Gang-Durchlauf-Antrieb Drived durch Elektromotor und Getriebe für Solartracking-system
Produkt-Beschreibung
Der Herumdrehenantrieb, auch genannt Herumdrehenringlager, ist eine Art Produkt fähig, großen axialen Lasten mit sehr langsamem zu widerstehen. Und abhängig von der Art seien Sie auch gut angepasst, das Kippen des Momentes zu absorbieren. Herumdrehenringe sind in den industriellen Modellen verfügbar, in denen die Ringe von geschmiedetem Stahl gemacht werden und verhärtete Kugelbahnen auch eingeführt werden. Da Technologie verbessert hat, setzen mehr Herumdrehenantriebe Sanduhrwurmtechnologie ein, in der der Wurm geformt wird, um sich mehr Zähne im Gang zu engagieren. Dieses erhöhte Zahneingriffergebnisse in der größeren Stärke, in der Leistungsfähigkeit und in der Haltbarkeit. Der Herumdrehenantrieb setzt Standardwurmtechnologie ein, in der der Wurm auf dem horizontalen das Geschwindigkeitsverhältnis der Welle vom Verhältnis zwischen der Anzahl von Faden auf dem Wurm und der Anzahl von Zähnen im Wurmgang oder im Gang abhängt. Sie sind Standardprodukte für spezifische Industrien wie die Solarindustrie und die beweglichen Anwendungen wie Bagger. Der Wurm werden durch einen Elektromotor oder einen Hydraulikmotor angetrieben, ob kombiniert mit einem zusätzlichen Planetengetriebegetriebe, WurmGetriebe etc.
Performace von Se-Reihe
| Modell | Verhältnis | Nennleistungs-Drehmoment (N.m) | Kippen Drehmoment (N.m) | Haltemoment (N.m) | Axiale Last (kN) | Radiallast (kN) | Leistungsfähigkeit | Präzision (°) | Selbstsichernd | Gewicht (Kilogramm) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Ja | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Ja | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Ja | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Ja | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Ja | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Ja | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Ja | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Ja | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Ja | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Ja | 204 |
Installation des Durchlauf-Antriebs
1. Säubern Sie die Einbaustruktur, z.B. vom Schweißen, von der Galvanisierung, von den Rückständen, vom Schmutz, von etc.
2. Heben Sie den Durchlauf-Antrieb mit Augbolzen an.
3. Der Durchlauf-Antrieb wird in entladene Zustand angebracht.
4. Das folgende Verfahren wird eingehalten, um Abweichungen zwischen dem Bolzen zu vermeiden, der Kräfte festzieht.
5. Wenden Sie Fadenverschlussflüssigkeit an den Faden an.
6. Legen Sie Fadenverschlussflüssigkeit auf den Fadenabstand, der völlig um passende Teile bittet.
7. Belasten Sie die Bolzen kreuzweise vor. Sehen Sie das allgemeine Muster in der Skizze unten von, wie Bolzen Drehmoment kreuzweise in der Reihenfolge erhalten. Beginnen Sie entweder mit innerem oder Außenring. Tun Sie aller Bolzen kreuzweise torqueing bis 30% von Anzugsmoment. Wiederholen Sie dann kreuzweise Drehmoment bis 80% von Anzugsmoment. Schließlich kreuzweise Drehmoment bis 100% des Anzugsmoments.
1. Das erste vollständig innere Drehmoment oder der Außenring, tun dann den anderen Ring.
2. Sobald die Schraube festgezogen wird, bitte markieren Sie dauerhaft die Position des Schraubenkopfes in die der stationären Struktur. Dieses wird später während der Inspektion verwendet, um sicher zu sein, das der Schraubenkopf nicht sich abgewickelt hat.
Es gibt viele Anwendungen, in denen ein Dreh-Antrieb benutzt werden kann, hauptsächlich, weil er für Anwendungen gut angepasst ist, die Last erfordern, Energie und Rotationsdrehmoment beizubehalten.
Typische Schwingen-Antriebsanwendungen umfassen, aber sind nicht begrenzt: Solarverfolger, Windkraftanlage, der Aufzug der Männer, hydraulische Maschinerie, telehandler, Baggerderrickkran, Aufzug, Kräne, bohrende Ausrüstung, militärische Ausrüstung.
