Lieferung von innovativen und kosteneffektiven Herumdrehenantrieben
Herkunftsort: | CHINA |
Markenname: | HangTuo |
Zertifizierung: | CE, ISO9001 |
Modellnummer: | VE6 |
Min Bestellmenge: | 1-teilig |
---|---|
Preis: | USD 280~330/ pc |
Verpackung Informationen: | Sperrholzkasten |
Lieferzeit: | 15~45 Tage |
Zahlungsbedingungen: | L/C, T/T, Western Union |
Versorgungsmaterial-Fähigkeit: | 2000 PC pro Monat |
Geschwindigkeit: | 0.016rpm | Anwendung: | Solarenergie |
---|---|---|---|
Fahrer: | Elektromotor | IP-Grad: | IP66 |
Maximales Drehmoment: | 7140Nm | Haltemoment: | 40kNm |
Modell: | VE6 | Verhältnis: | 51:1 |
Markieren: | hydraulischer Durchlaufmotor,Solarverfolger-Antrieb |

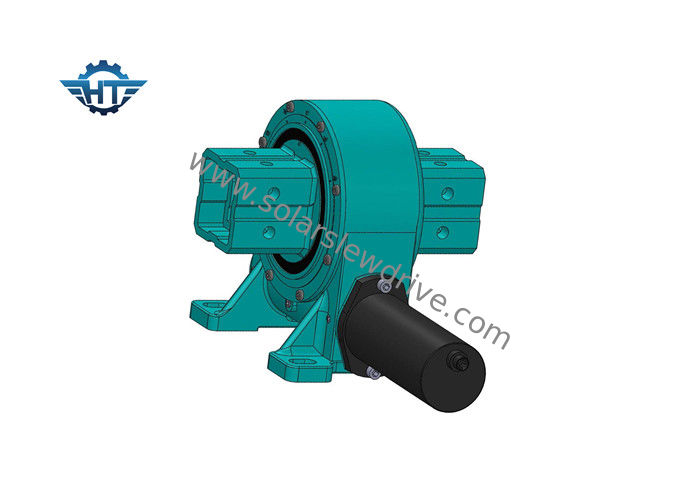

6 Zoll-einzelnes Durchlauf-Antriebs-Getriebe mit Haltemoment 4kNm für Solarspurhaltungsstation
Produkt-Beschreibung
Das Antriebsentwerfen Herumdrehens VE6 ist der größte helle Fleck von Hangtuo Herumdrehenantrieben, das vertikale Entwerfen wird verwendet hauptsächlich für das Solarverfolgersystem, die spezielle Struktur vereinfacht die komplexe Struktur der einzelnen Achsensolartracking-system-Klammer und verringert die Kosten des ganzen Systems, das vertikale Entwerfen, spielt eine wettbewerbsfähigere Rolle im Solarverfolgermarkt.
Modell: | VE6 | Ursprungsort | Changzhou, China |
Marke | HANGTUO | Art | Beiliegend |
Material | 42CrMo, 50Mn | Abtriebsdrehmoment | 5060 N.m |
Kippen des Moment-Drehmoments | 5 K N.m | Haltemoment | 40 K N.m |
Statische axiale Bewertung | 25 KN | Statische Radialbewertung | 30 KN |
Gang-Verhältnis | 51:1 | Leistungsfähigkeit | 40% |
Anwendungen
Die allgemeinste Herumdrehenantriebsanwendung für die Doppel-achse herumdrehenden drivesare Doppel-achsensolarverfolger, wie Heliostats und starkes photovoltaics (CPV) und Satelliten- oder Radarteller. Andere Anwendungen umfassen Automobilaufzüge, Roboterarmstellwerke und Stadiumsausrüstung.
SDE-Doppel-Achsen-Stellwerk-Spezifikationen
Eigenschaften
1. Vertikales beiliegendes Entwerfen mit einfachem oder doppeltem Ertrag.
2. Sanduhrwurmgang, der Multizahn, der in Verbindung tritt, übertragen drehmomentstark, um größerer Last zu widerstehen.
Parameter anderer VE-Reihen
Modell | Verhältnis | Nennleistungs-Drehmoment (N.m) | Kippen Drehmoment (N.m) | Haltemoment (N.m) | Axiale Last (kN) | Radiallast (kN) | Leistungsfähigkeit | Präzision (°) | Selbstsichernd | Gewicht (Kilogramm) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Ja | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ja | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Ja | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Ja | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Ja | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ja | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ja | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ja | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ja | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ja | 251 |
