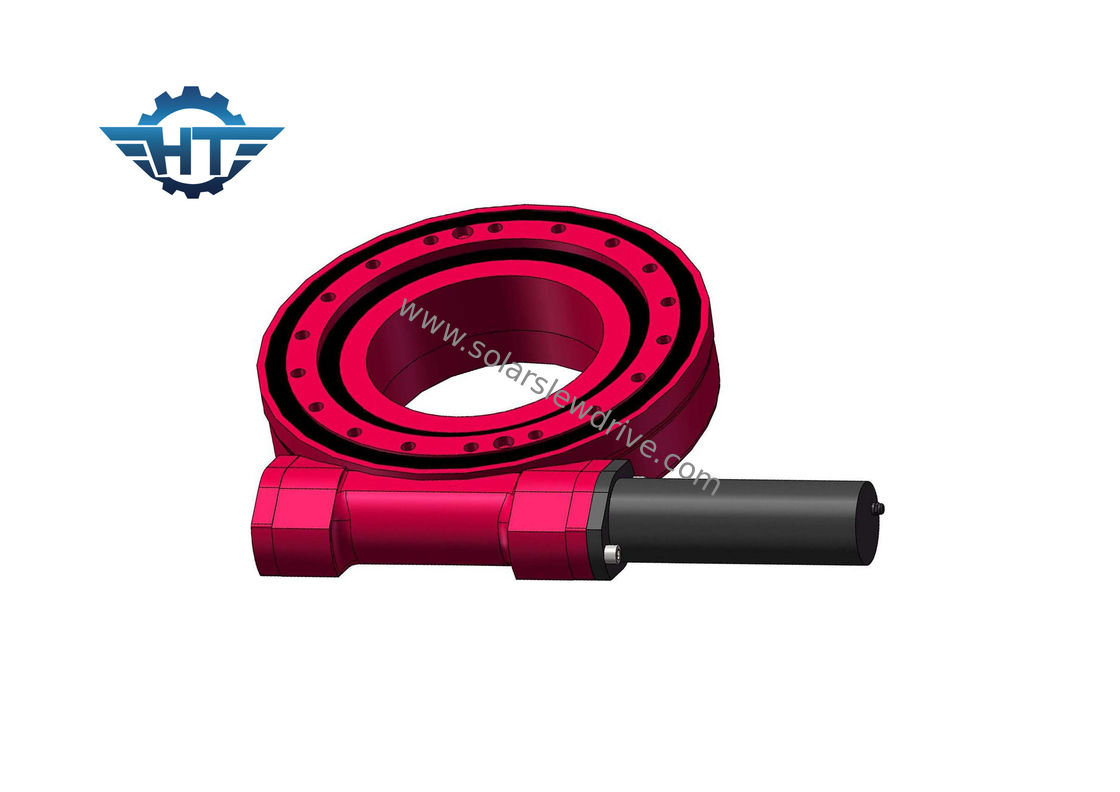

Durchlauf-Antriebs-Getriebe SE7 IP66, drittes Stadiums-Reduzierer mit langsamem und drehmomentstarkem für PV-Verfolger

Durchlauf-Antriebs-Getriebe SE7 IP66, drittes Stadiums-Reduzierer mit langsamem und drehmomentstarkem für PV-Verfolger

  • Durchlauf-Antriebs-Getriebe SE7 IP66, drittes Stadiums-Reduzierer mit langsamem und drehmomentstarkem für PV-Verfolger
  • Durchlauf-Antriebs-Getriebe SE7 IP66, drittes Stadiums-Reduzierer mit langsamem und drehmomentstarkem für PV-Verfolger
Durchlauf-Antriebs-Getriebe SE7 IP66, drittes Stadiums-Reduzierer mit langsamem und drehmomentstarkem für PV-Verfolger
Produktdetails:
Markenname: HangTuo
Zertifizierung: CE, ISO9001
Modellnummer: SE7
Zahlung und Versand AGB:
Min Bestellmenge: 1-teilig
Preis: USD 280~504 / pc
Verpackung Informationen: Sperrholzkasten
Lieferzeit: 15~45 Tage
Zahlungsbedingungen: L/C, T/T, Western Union
Versorgungsmaterial-Fähigkeit: 2000 PC pro Monat
Kontakt
Ausführliche Produkt-Beschreibung
Herkunftsort: Changzhou, China Modell: SE7
Gangverhältnis: 57:1 Leistungsfähigkeit: 40%
Farbe: RAL 9006 Anwendung: Solarverfolger
Fahrer: Motor 220VAC/380VAC/24VDC Garantie: 5~10 Jahre
Zertifikat: ISO9001, CER Installations-Standort: Gewann- oder Dachspitze
Eigenschaft: Sichere, einfache Installation, langes Leben Wartung: frei
Markieren:

IP66 slew drive gearbox

,

PV Trackers slew drive gearbox

,

Solar Tracker slew drive gearbox

Durchlauf-Antriebs-Getriebe SE7 IP66, drittes Stadiums-Reduzierer mit langsamem und drehmomentstarkem für PV-Verfolger


Beschreibung



Eingeschlossen, Herumdrehenantrieb unterbringend, treffen Sie hauptsächlich auf die verhältnismäßig hohe Zustand für hohe Anforderung für staubgeschützte, wasserdichte und rostfeste Gelegenheit zu. Presions-Grad IP66.



Markenname: Hangtuo

Vorbildliches Number: SE5A-37MHD-24RC-REV.A

Material: 42CrMo, 50Mn

Zertifikat: CER, ISO9001

Garantie: 10 Jahre

Lebenszeit: 30 Jahre

Verpackung: Sperrholzpaket



Wie man einen passenden Durchlauf-Antrieb wählt



Es gibt viele Arten Durchlauf-Antriebe, die vorgewählt werden können, die folgenden Faktoren berücksichtigend.
1. Tragfähigkeit, Richtung und Eigenschaften: Der Durchlauf-Antrieb ist für das Tragen von hellen Lasten passend, und Rollenlager sind für schwere Lasten und Schlagbeanspruchungen passend. Wenn das Wälzlager abhängig von reiner axialer Last ist, wird das Drucklager im Allgemeinen und wenn das Wälzlager abhängig von reiner Radiallast ist, das Rillenkugellager vorgewählt, oder kurzes Zylinderrollenlager wird im Allgemeinen vorgewählt, und wenn das Drehgerät reiner Radiallast ausgesetzt wird, gibt es auch eine kleine axiale Last, Sie kann Rillenkugellager, eckiges KontaktKugellager, Kegelrollenlager und zentrierende Bälle oder das Zentrieren von Rollenlagern wählen. Wenn die axiale Last groß ist, kann der Kontaktwinkel der eckigen Kontaktkugellager und -Kegelrollenlager vorgewählt werden oder der Gebrauch von zentripetalen Lagern und Drucklagern kombiniert werden, der für extrem hohe axiale Lasten oder spezielle Anforderungen mit großer axialer Starrheit besonders passend ist.

2. Gewährte Geschwindigkeit: Für verschiedene Fahrerarten von Durchlauf-Antrieben im allgemeinen sind Lager mit kleiner Reibung und niedrige Heizleistung für hohe Geschwindigkeiten passend. Der Entwurf sollte Drehwälzlager anstreben, unter Bedingungen unterhalb ihrer entscheidenden Drehzahl zu arbeiten.

3. Starrheit: Wenn die Lager des Durchlauffahrwerks die Last tragen, produzieren der Laufring und der Kontaktort des rollenden Körpers elastische Deformation, ist die Deformationsmenge zur Last proportional, und sein Verhältnis bestimmt die tragende Starrheitsgröße. Die Starrheit des Lagers kann durch das vor-Festziehen des Lagers im Allgemeinen verbessert werden. Darüber hinaus im Lagergestellentwurf, kann die Berücksichtigung der Kombination und der Anordnung für Lager die Lagergestellsteifheit auch verbessern.

4. Abstimmender Leistungs- und Installationsfehler: Nachdem das Lager in die Arbeitsstellung geladen ist, werden schlechte Installation und die Positionierung durch Herstellungsfehler verursacht. Diesmal wegen des Wellenfischens und die thermische Expansion und andere Gründe, der tragende Bär zu viel Last, frühen Schaden verursachend. Lager des automatischen Zentrierens können die Defekte überwinden, die durch Installationsfehler auf ihren Selbst verursacht werden und sind deshalb für solchen Gebrauch passend.

5. Tötete Antriebsinstallation und -zerlegung: Kegelrollenlager, Rollenlager und Kegelrollenlager, etc., gehören dem inneren und Außenring kann getrennt werden, die Arten (das heißt, so genannte getrennte Lager) tragend, einfach zu installieren und auseinanderzubauen.

Leistungs-Tabelle von Se Herumdrehenantrieben



Modell Verhältnis Nennleistungs-Drehmoment (N.m) Kippen Drehmoment (N.m) Haltemoment (N.m) Axiale Last (kN) Radiallast (kN) Leistungsfähigkeit Präzision (°) Selbstsichernd Gewicht (Kilogramm)
1" 32:1 400 1000 1800 22 12 40% ≤0.1 Ja 6
3" 31:1 600 1500 3000 30 16 40% ≤0.1 Ja 8
5" 37:1 800 6000 9200 68 27 40% ≤0.1 Ja 12
7" 57:1 2000 13500 13200 132 58 40% ≤0.1 Ja 21
9" 61:1 4400 45000 30800 340 130 40% ≤0.1 Ja 49
12" 78:1 5800 54400 40560 480 190 40% ≤0.1 Ja 61
14" 85:1 6550 68000 54200 680 230 40% ≤0.1 Ja 63
17" 102:1 9400 135600 65040 980 390 40% ≤0.1 Ja 105
21" 125:1 16000 203400 81000 1600 640 40% ≤0.1 Ja 149
25" 150:1 21000 271160 89000 2400 950 40% ≤0.1 Ja 204




Anwendungsbereich


Typische Anwendungen umfassen Solarverfolger, Windkraftanlagen, Satelliten- und Radarteller, LKW-Kräne, Mannaufzüge, Gebrauchsausrüstung, hydraulische Ausrüstungszubehöre, Ölwerkzeugausrüstung, Reifenlenker, Gräber s und Automobilaufzüge.


Unsere Dienstleistungen u. Stärke



Material 1.Raw von den zuverlässigen Lieferanten;

Prozess 2.Production ist in der strengen Übereinstimmung mit System der Qualitätssicherungs-ISO9001.

Qualitätskontrolle des Inprozesses 3.Strict und Endproduktinspektion 100% vor Lieferung;

Produktinspektionen der Partei 4.Third sind auf Kundenanfrage annehmbar.

5.Adoption des Standardproduktdesignprozesses und des APQP, PPAP, FEMA für Anwendungsanalyse.
