Lieferung von innovativen und kosteneffektiven Herumdrehenantrieben
 |
| Herkunftsort: | China |
| Markenname: | HangTuo |
| Zertifizierung: | CE, ISO9001 |
| Modellnummer: | SE3“ |
| Min Bestellmenge: | 1-teilig |
|---|---|
| Preis: | USD 200~300/ pc |
| Verpackung Informationen: | Sperrholzkasten |
| Lieferzeit: | 15~45 Tage |
| Zahlungsbedingungen: | L/C, T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 2000 PC pro Monat |
| Modell: | SE3 | Art: | Wurm und Gang |
|---|---|---|---|
| Farbe: | Wie verlangt | Gang-Verhältnis: | 31:1 |
| Soem: | Verfügbar | Material: | Quart und 42CRMO |
| Zertifikat: | ISO9001, CER | Malerei: | Verfügbar |
| Markieren: | Antriebsgetriebe des Durchlaufes SE3,Durchlauf-Antriebsgetriebe des Schutzes iP66,Wurm-Gang-Umschlagdurchlauf-Antrieb |
||

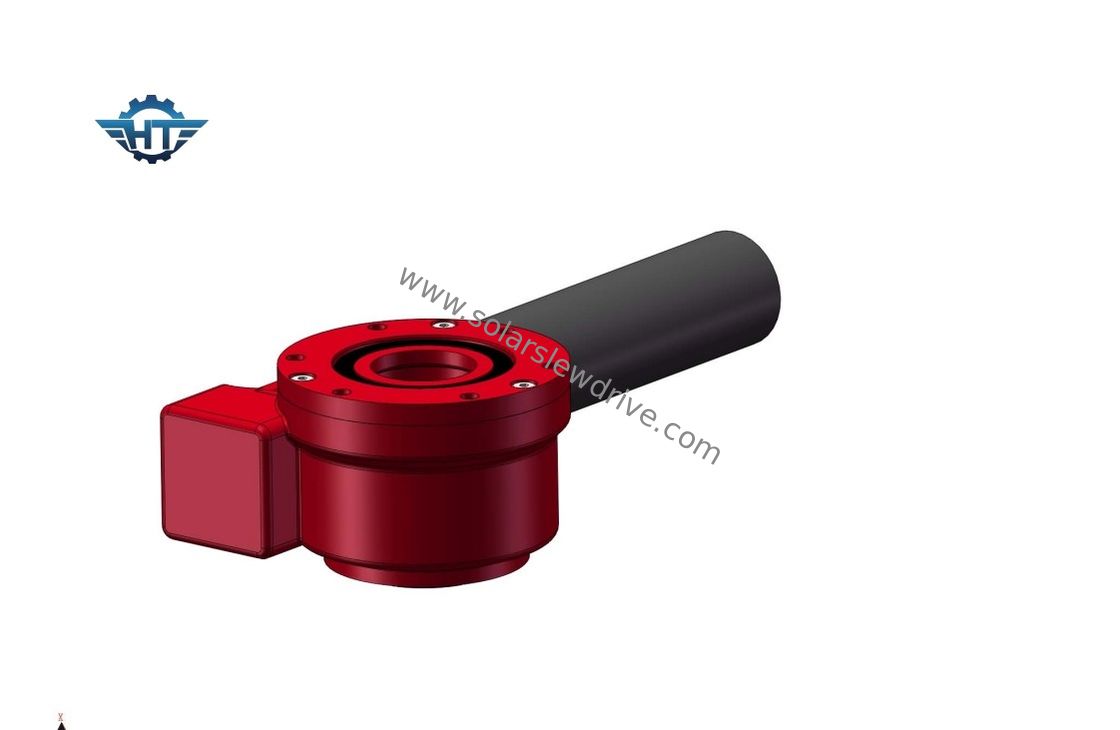

Gang-Umschlag-Solardurchlauf-Antrieb des Wurm-SE3 mit Schutz IP66 für Solartracking-system im Freien
Wurm-Gang-Herumdrehenantriebs-Beschreibung
Da Technologie verbessert hat, setzen Antriebe Herumdrehens Sanduhrwurmtechnologie, in der der Wurm geformt wird, um sich mehr Zähne im Gang zu engagieren, folglich das imporved Drehmoment ein und der Rückprall verringerte sich.
Ergebnisse dieses erhöhte Zahneingriffs in der größeren Stärke, in der Leistungsfähigkeit und in der Haltbarkeit. Der Herumdrehenantrieb setzt Standardwurmtechnologie ein, in der der Wurm auf dem horizontalen, das Geschwindigkeitsverhältnis der Welle vom Verhältnis zwischen der Anzahl von Faden auf dem Wurm und der Anzahl von Zähnen im Wurmgang abhängt.
Leistung von Se-Reihe
| Modell | Verhältnis | Nennleistungs-Drehmoment (N.m) | Kippen Drehmoment (N.m) | Haltemoment (N.m) | Axiale Last (kN) | Radiallast (kN) | Leistungsfähigkeit | Präzision (°) | Selbstsichernd | Gewicht (Kilogramm) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Ja | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Ja | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Ja | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Ja | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Ja | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Ja | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Ja | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Ja | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Ja | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Ja | 204 |
Installation des Durchlauf-Antriebs
1.Clean die Einbaustruktur, z.B. vom Schweißen, von der Galvanisierung, von den Rückständen, vom Schmutz, von etc.
2.Lift der Durchlauf-Antrieb mit Augbolzen.
Antrieb des Durchlaufes 3.The wird in entladene Zustand angebracht.
wird folgendes Verfahren 4.The eingehalten, um Abweichungen zwischen dem Bolzen zu vermeiden, der Kräfte festzieht.
Verschlussflüssigkeit des Fadens 5.Apply zu den Faden.
Verschlussflüssigkeit des Fadens 6.Lay auf dem Fadenabstand, der völlig um passende Teile bittet.
7.Preload die Bolzen kreuzweise. Sehen Sie das allgemeine Muster in der Skizze unten von, wie man Bolzen Drehmoment kreuzweise in der Reihenfolge erhält. Beginnen Sie entweder mit innerem oder Außenring. Tun Sie aller Bolzen kreuzweise torqueing bis 30% von Anzugsmoment. Wiederholen Sie dann kreuzweise Drehmoment bis 80% von Anzugsmoment. Schließlich kreuzweise bis 100% des Anzugsmoments drehen.
Es gibt viele Anwendungen, in denen ein Dreh-Antrieb benutzt werden kann, hauptsächlich, weil er für Anwendungen gut angepasst ist, die Last erfordern, Energie und Rotationsdrehmoment beizubehalten.
Typische Schwingen-Antriebsanwendungen umfassen, aber sind nicht auf begrenzt:
Verfolger 1.Solar
Turbinen 2.Wind
Aufzug 3.Men's
Maschinerie 4.Hydraulic
5.Telehandler
6.Excavator
7.Lift
8.Crane
Ausrüstung 9.Drilling
Ausrüstung 10.Military
