Lieferung von innovativen und kosteneffektiven Herumdrehenantrieben
 |
| Markenname: | HangTuo |
| Zertifizierung: | CE, ISO9001 |
| Modellnummer: | VE3“ |
| Min Bestellmenge: | 1-teilig |
|---|---|
| Preis: | USD 120~504 / pc |
| Verpackung Informationen: | Sperrholzkasten |
| Lieferzeit: | 15~45 Tage |
| Zahlungsbedingungen: | L/C, T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 2000 PC pro Monat |
| Herkunftsort: | Changzhou, China | Material: | 50Mn, 42CrMo |
|---|---|---|---|
| Modell: | VE3“ | Gangverhältnis: | 31:1 |
| Leistungsfähigkeit: | 40% | Farbe: | Wie verlangt |
| Herumdrehenantriebs-Anwendung: | Sonnenkollektor-Verfolger | Herumdrehenmotor: | Motor 24VDC |
| Garantie: | 5~10 Jahre | Feld-Leben: | 30 Jahre |
| Installations-Standort: | Gewann, Flachdach | Eigenschaft: | Sicher |
| Markieren: | Solarspurhaltungsgerät c$herumdrehensve3,Solarspurhaltungsgerät c$herumdrehens42crmo,Solarherumdrehengerät des Motor24vdc |
||

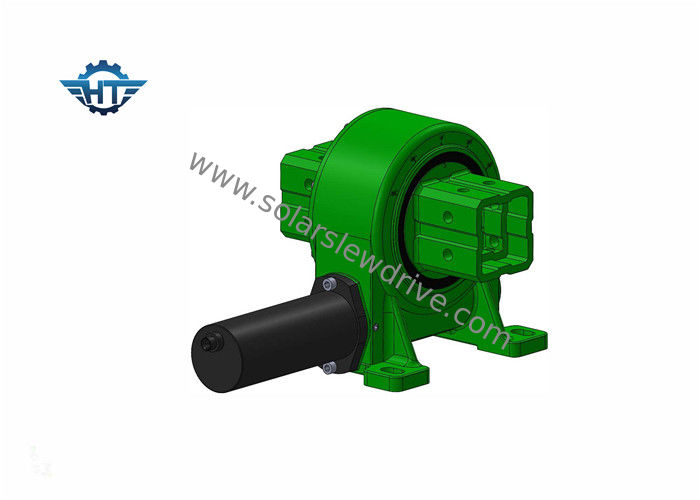

Kleines Herumdrehengerät der einzelnen Achsen-VE3 für einzelne Achsen-Solartracking-system
Der Herumdrehenantrieb ist ein neuer Typ Getriebeprodukt, es kann eine schwere Last mit einem sehr langsamen drehen. Er wird normalerweise aus Wurm, Gang, Wohnung, Motor und anderen Komponenten verfasst. Da die Kernkomponenten die hourgalss Wurm und Gang sind, können sie axialen Kräften, Radialkräften und Kippmomenten gleichzeitig widerstehen. Verglichen mit traditionellen Drehprodukten, kennzeichnet der neue Herumdrehenantrieb einfache Installation, einfache Wartung und einen größeren Grad an Installationsraum.
Leistungs-Parameter von VE-Reihen
| Modell | Verhältnis | Nennleistungs-Drehmoment | Kippen des Drehmoments | Axiale Last | Radiallast | Haltemoment | Leistungsfähigkeit | Präzision | Selbstsichernd | Gewicht |
| N.m | N.m | kN | kN | N.m | Grad | Ja | Kilogramm | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Ja | 13 |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Ja | 18 |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Ja | 28 |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Ja | 35 |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Ja | 51 |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Ja | 61 |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Ja | 78 |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Ja | 105 |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Ja | 185 |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Ja | 244 |
Empfohlener Herumdrehenantrieb
| Beiliegender Unterkunftc$herumdrehenantrieb | SE1 | SE3 | SE5 | SE7 | SE9 | SE12 | SE14 | SE21 |
| Genauer beiliegender Unterkunftc$herumdrehenantrieb | ZE3 | ZE5 | ZE7 | ZE9 | ||||
| Wurmgangherumdrehenantrieb | WE1 | WE3 | WE5 | WE7 | WE9 | |||
| Doppelachsenherumdrehenantriebe | SDE3 | ZDE3 | SDE5 | ZDE5 | SDE7 | ZDE7 | ||
| Beiliegender Antrieb Herumdrehen der Vertikale | VE3 | VE5 | VE6 | VE7 | VE9 | VE12 |
DC-Motor
1. Nehmen Sie Doppeltragkonstruktion für Abtriebswelle an, damit das maximale Drehmoment des Getriebes wesentlich erhöht wird.
2. Sun-Rad und -Planetenrad werden durch Keil angeschlossen, die das maximale Drehmoment des Getriebes erhöhen und das Leben verlängern.
3. Wir benutzen schraubenartigen Gang an der Eingangsstufe, die die Geräusche das niedrige anf machen, das glatt in hohe Geschwindigkeit gelaufen wird. Das innere Hohlrad wird getrennt, damit wir mehr Verhältnis machen können und der Entwurf flexibel ist. Getriebe und Motor sind durch eine Nahtverlegenheit durch Schraube in axialen, die die zusammenpassende Präzision erhöhen und Geräusche verringern.
4. Wir benutzen Nudelholzhalter innerhalb des planetarischen wheel.we-Gebrauchsnudelholzes, das reibt, anstatt zu schieben, das Leben des Getriebes so reibend, sind viel länger.
5. Doppelte Tragkonstruktion; Internes Reiben auf innerer Bohrung von den Planetengetrieben, die die innere gebohrte Rundung kleiner als 0.003mm machen; Laufen durch das Rollen, anstatt zu schieben; Oberflächenpräzisionsabfall des Gangs HRC60; Die Annahme aller dieser technoligies stellen das super ruhige und stabile Funktionieren und eine lange Lebenszeit in 10000 Stunden sicher.
