Lieferung von innovativen und kosteneffektiven Herumdrehenantrieben
 |
| Herkunftsort: | China |
| Markenname: | HANGTUO |
| Zertifizierung: | CE, ISO9001 |
| Modellnummer: | VE5 |
| Min Bestellmenge: | 1 PC |
|---|---|
| Preis: | 145~226 USD/PC |
| Verpackung Informationen: | SPERRHOLZ-KASTEN |
| Lieferzeit: | 15~30 Tage |
| Versorgungsmaterial-Fähigkeit: | 12000 PCS/YEAR |
| Reduzierer und Motor: | VE5 und 24 V | Material: | 42CRMN oder 50Mn |
|---|---|---|---|
| Anwendung: | Solarpanel-Tracker | Garantie: | 5~10 Jahre |
| Farbe: | Wie erforderlich | Größe: | Von 3 bis 25 Zoll |
| Modul: | Schneckenradmodul | Eigenschaft: | IP66, lange Lebensdauer |
| Markieren: | Einzelnes Achsendurchlauf-Antriebsgetriebe,Niedriges Rückpralldurchlauf-Antriebsgetriebe,Niedriges Rückprallherumdrehengetriebe |
||

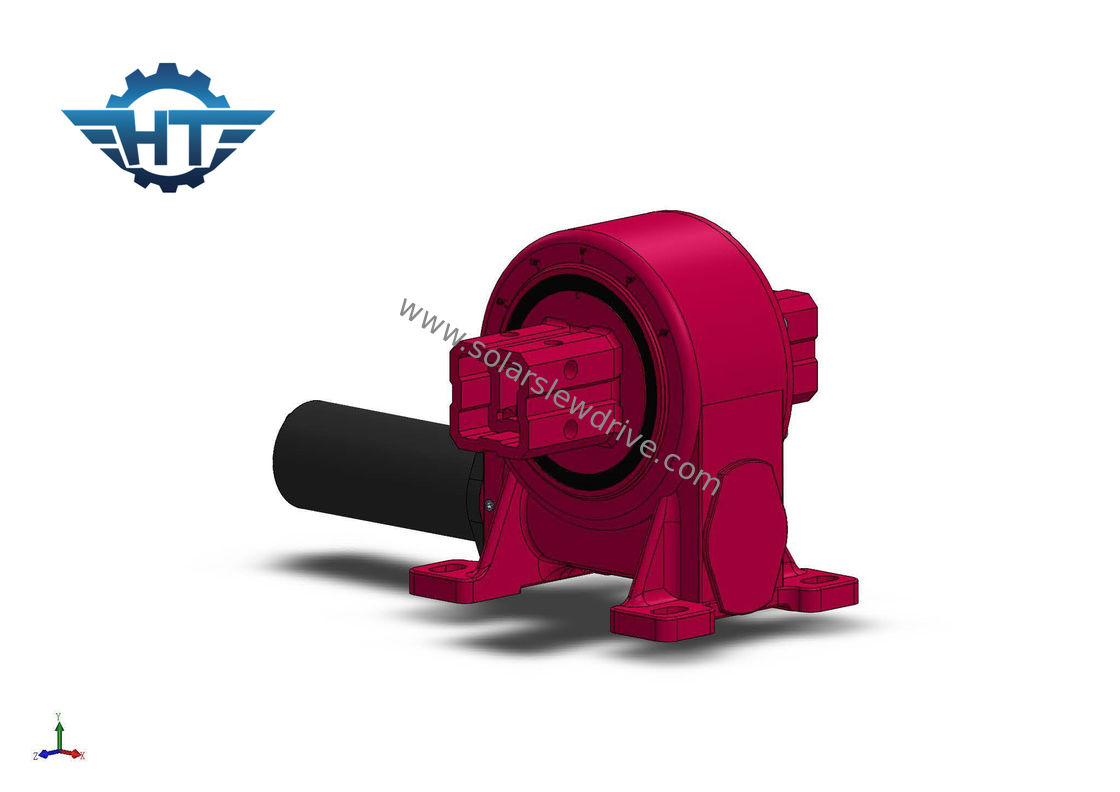

VERFOLGER-Durchlauf-Antriebs-Achse der einzelnen Achsen-VE5 Solarmit niedriger Rückprall-planetarischem Getriebe
Tötete Antriebs-Beschreibung
Herumdrehenantriebe sind im Sonnentracking-system weitverbreitet. Die photo-voltaische Kraftwerkspurhaltung umfasst flache Einzelachsenverknüpfung, schiefe Einzelachsenverknüpfung, schiefe Einzelachse und Zweiachsentracking-system.
Die Anwendungen der Herumdrehenantriebe
1. SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, SE21 für flache einzelne Achsenverknüpfung. Diese Art des Systems ist für Breiten unterhalb 30 Grad und Bodensteigungen weniger als 12 Grad passend.
2. SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, Antrieb Herumdrehens SE21 für schiefe einzelne Achsenverknüpfung. Diese Art von ihr ist für die Systeme passend, die für hohe Breiten mittlere sind, der Boden muss ungefähr flach sein.
3. SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, SE21, VE1, VE3, VE5, VE7, VE8, Antriebe Herumdrehens VE9 für schiefe Einzelachseneinheit. Diese Art des Systems ist für Medium für hohe Breiten passend.
4. SDE1, SDE3, SDE5, SDE7, SDE9, SDE12, SDE17, Antrieb Herumdrehens SDE21 für Doppelsolartracking-system. Diese Art von Systemen sind für alle Art Landform passend.
Eigenschaften
1. Drehen Sie sich von 0~180°
2. Schließen Sie einen Antriebsmotor auf der linken oder rechten Seite an
3. war Fett vor Fabrik gefüllt worden
4. Einfache Installation
5. Rationale Raumnutzung
6. Der Gang ist selbstsichernd; deshalb ist eine Bremse nicht notwendig
7. Einfache und fließende Methode des Beginnens und des Stoppens
8. Hohes backholding Drehmoment, passend für vertikale Installation
9. Niedrige Wartung
Vertikale Herumdrehenantriebs-Leistungs-Parameter VE-Reihen-IP66
| Modell | Verhältnis | Nennleistungs-Drehmoment | Kippen des Drehmoments | Axiale Last | Radiallast | Haltemoment | Leistungsfähigkeit | Präzision | Selbstsichernd | Gewicht |
| N.m | N.m | kN | kN | N.m | Grad | Ja | Kilogramm | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Ja | 13kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Ja | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Ja | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Ja | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Ja | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Ja | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Ja | 78 Kilogramm |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Ja | 105 Kilogramm |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Ja | 185 Kilogramm |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Ja | 244 Kilogramm |
