Lieferung von innovativen und kosteneffektiven Herumdrehenantrieben
Herkunftsort: | China |
Markenname: | HangTuo |
Zertifizierung: | CE, ISO9001 |
Modellnummer: | VE7“ |
Min Bestellmenge: | 1 Stück |
---|---|
Preis: | USD 280~504 / pc |
Verpackung Informationen: | Sperrholzkasten |
Lieferzeit: | 15~45 Tage |
Zahlungsbedingungen: | L/C, T/T, Western Union |
Versorgungsmaterial-Fähigkeit: | 2000 PC pro Monat |
Material: | 50Mn, 42CrMo | Modell: | VE7“ |
---|---|---|---|
Gang-Verhältnis: | 57:1 | Nennleistungs-Drehmoment: | 1750Nm |
Haltemoment: | 13200 Nanometer | Kippen des Drehmoments: | 7000 Nanometer |
Leistungsfähigkeit: | 40% | Standardfarbe: | RAL 9006 |
Markieren: | Vertikaler einzelner Achsen-Herumdrehenantrieb,1750 Nanometer Solarherumdrehenantrieb,Sun |

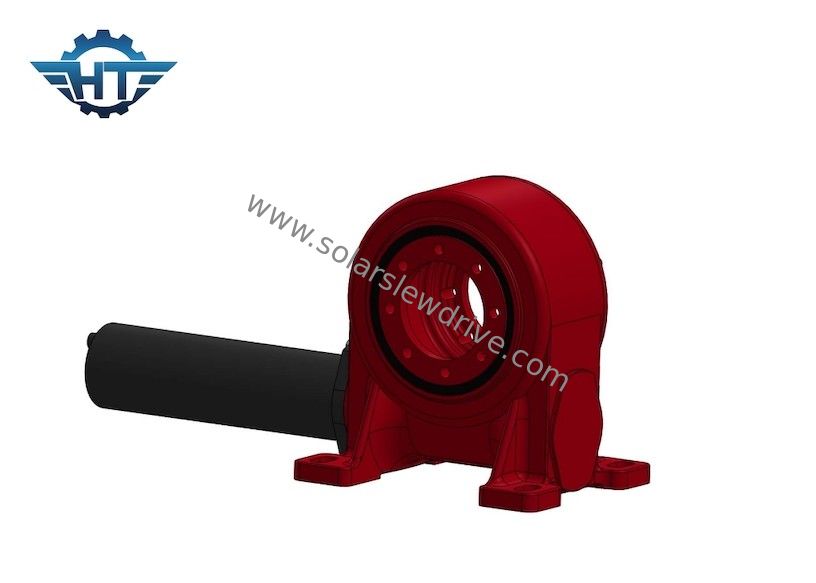

Vertikaler einzelner Achsen-Herumdrehenantrieb für Sun, der Sonnenkollektor-Montage-Tracking-Systeme aufspürt
Vertikale einzelne Achsen-Herumdrehenantriebs-Beschreibung
1. Ein großes Übersetzungsverhältnis kann erreicht werden, das kompakter als der geschwankte schraubenartige Gangmechanismus der Welle ist.
2. Die Zahnradeingriffzahnoberflächen der zwei Räder sind in der Linie Kontakt, und seine Tragfähigkeit ist viel höher als die des geschwankten schraubenartigen Gangmechanismus der Welle.
3. Der Wurmgangherumdrehenantrieb ist mit dem Schneckengetriebe gleichwertig, das ein Zahnradeingriffantrieb des Multizahnes ist, also ist der Antrieb stabil und die Geräusche sind klein.
4. Es ist selbstsichernd. Wenn der Steigungswinkel des Wurmes kleiner als der gleichwertige Reibungswinkel zwischen den Zahngetriebezähnen ist, hat der Mechanismus selbstsichernde Eigenschaften und kann erzielen, selbstsicherndes aufzuheben d.h. nur der Wurm den Wurm fahren kann, aber nicht der Wurm. Wie der selbstsichernde Wurmmechanismus, der in seinen Schwermaschinen benutzt wird, kann sein Rückselbstsicherndes eine Rolle im Sicherheitsschutz spielen.
Technische Daten
Modell | Verhältnis | Nennleistungs-Drehmoment | Kippen des Drehmoments | Axiale Last | Radiallast | Haltemoment | Leistungsfähigkeit | Präzision | Selbstsichernd | Gewicht |
N.m | N.m | kN | kN | N.m | Grad | Ja | Kilogramm | |||
3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Ja | 13kg |
5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Ja | 18kg |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Ja | 28kg |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Ja | 35kg |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Ja | 51kg |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Ja | 61kg |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Ja | 78 Kilogramm |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Ja | 105 Kilogramm |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Ja | 185 Kilogramm |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Ja | 244 Kilogramm |
Kundengebundene Dienstleistungen
1. Spezieller Entwurf basiert auf verschiedenen Anwendungen und Projekten
2. konnten verschiedene Arten von Motoren, wie Hydraulikmotoren, Schrittmotoren, elektrische Motoren etc. zusammengebracht werden.
3. sind die verschiedenen Farben basiert auf RAL-Code verfügbares; unsere Standardfarbe ist RAL 9006.
