Solardurchlauf-Antrieb
Created with Pixso. Antriebs-Getriebe des Durchlauf-VE9 mit Motor DC-24v für einzelnes Achsen-Tracking-System

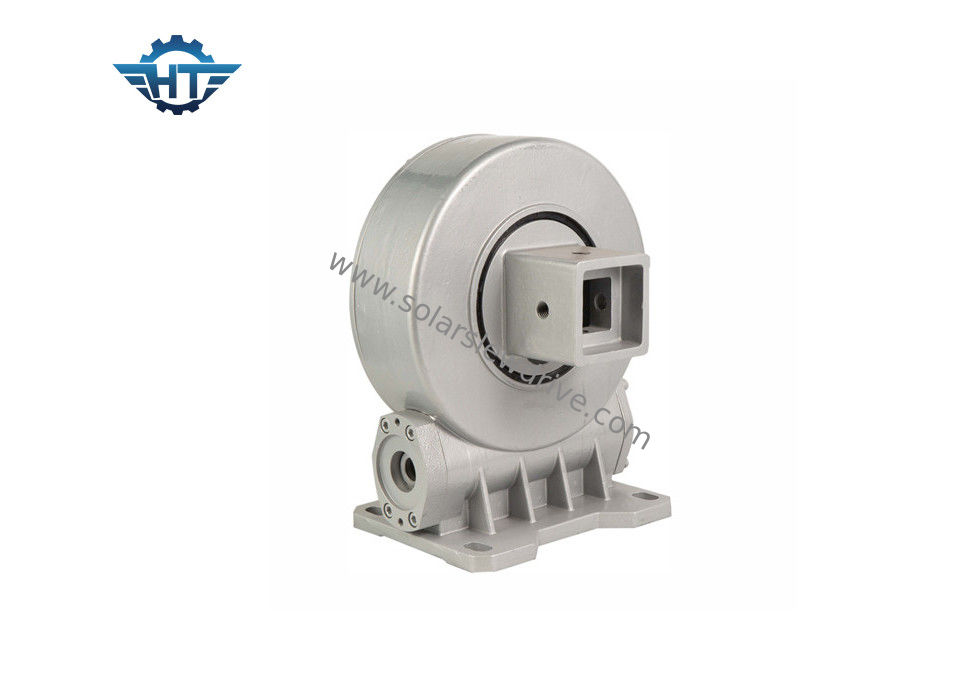

Antriebs-Getriebe des Durchlauf-VE9 mit Motor DC-24v für einzelnes Achsen-Tracking-System

Brand Name: HangTuo
Model Number: VE9“
MOQ: 1-teilig
Preis: USD 280~504 / pc
Delivery Time: 15~45 Tage
Payment Terms: L / C, T / T, Western Union
Detail Information
Herkunftsort:
China
Zertifizierung:
CE, ISO9001
Material:
50Mn, 42CrMo
Modell:
VE9“
Gang-Verhältnis:
61:1
Abtriebsdrehmoment:
2250 Nanometer
Haltemoment:
kNm 31~45
Kippen des Drehmoments:
kNm 16~21
Effizienz:
40%
Standardfarbe:
RAL 9006
Verpackung Informationen:
Furnierholzkasten
Versorgungsmaterial-Fähigkeit:
2000 STÜCK PRO MONAT
Hervorheben:

hydraulischer Durchlaufmotor

,

Drehwerk

Product Description

Antriebs-Getriebe des Durchlauf-VE9 mit Motor DC-24v für einzelnes Achsen-Tracking-System



Beschreibung



Die Reihe VE ist eine robuste Beiliegendgetriebeherumdrehenantriebslösung, die für hochleistungsfähigen Zyklus ausgerüstet wird, langsam (<1 RPM="">



Antriebs-Getriebe des Durchlauf-VE9 mit Motor DC-24v für einzelnes Achsen-Tracking-System 0



Vorteile



1. Hohes backholding Drehmoment, zum der Solarsicherheit des Tracking-Systems zu verbessern

2. Innere des harten Stopps falls das Mulfunctioning des Software-Kontrollsystems

3. Schneckengetriebe nach innen einschlagen

4. Multi Zahnkontakt, zum der hohen Last sicherzustellen

5. Selbstsichernde Funktion



Parameter von VE-Reihen



Modell Verhältnis Nennleistungs-Drehmoment (N.m) Kippen Drehmoment (N.m) Haltemoment (N.m) Axiale Last (kN) Radiallast (kN) Leistungsfähigkeit Präzision (°) Selbstsichernd Gewicht (Kilogramm)
3" 31:1 600 1500 1800 22 15 40% ≤0.1 Ja 12
5" 37:1 800 5000 9200 16 27 40% ≤0.1 Ja 18
7" 57:1 1750 7000 13200 34 58 40% ≤0.1 Ja 32
8" 51:1 2250 11200 20400 50 80 40% ≤0.1 Ja 28
9" 61:1 2250 16000 30800 60 130 40% ≤0.1 Ja 52
12" 78:1 4300 25000 40560 77 190 40% ≤0.1 Ja 65
14" 85:1 5600 48000 44200 110 230 40% ≤0.1 Ja 88
17" 102:1 6750 67000 53040 142 390 40% ≤0.1 Ja 135
21" 125:1 16000 89000 65000 337 640 40% ≤0.1 Ja 192
25" 150:1 21450 112000 89000 476 950 40% ≤0.1 Ja 251



Anmerkung: Die oben genannten Maße und die Parameter werden aktualisiert möglicherweise, oder eingestellt, auf ausführlichere Maße und Parameter, beziehen Sie bitte sich auf unsere Verkaufszeichnungen.



Kundengebundene Dienstleistungen


1. Spezieller Entwurf basiert auf verschiedenen Anwendungen und Projekten
2. konnten verschiedene Arten von Motoren, wie Hydraulikmotoren, Schrittmotoren, elektrische Motoren etc. zusammengebracht werden.
3. sind die verschiedenen Farben basiert auf RAL-Code verfügbares; unsere Standardfarbe ist RAL 9006.



Applicatons



Einzelnes Achsentracking-system

Einzelnes Achsentracking-system umfasst die flache einzelne Achse und gekippte einzelne Achse.



Antriebs-Getriebe des Durchlauf-VE9 mit Motor DC-24v für einzelnes Achsen-Tracking-System 1    Antriebs-Getriebe des Durchlauf-VE9 mit Motor DC-24v für einzelnes Achsen-Tracking-System 2
