| Brand Name: | HangTuo |
| Model Number: | SDE7“ |
| MOQ: | 1-teilig |
| Preis: | USD 280~504 / pc |
| Delivery Time: | 15~45 Tage |
| Payment Terms: | L / C, T / T, Western Union |

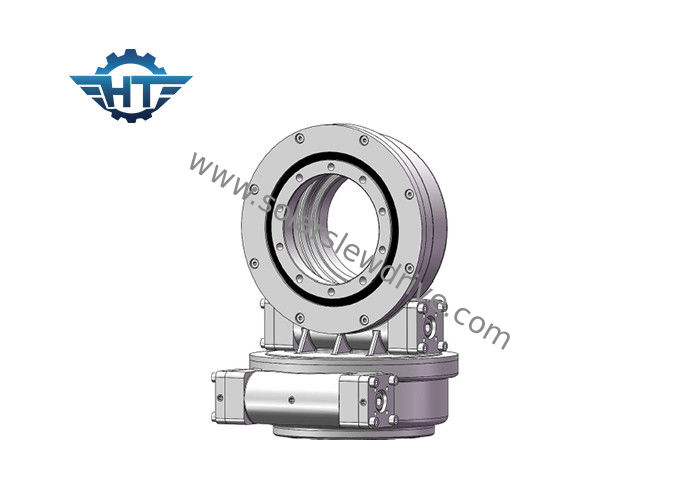

Kundengebundenes SDE-Durchlauf-Antriebs-Getriebe für Satellitenantenne und starkes photo-voltaisches System
Beschreibung
Hangtuos Herumdrehenantrieb wird aus der Wohnung, Herumdrehenlager, die Dichtung verfasst und schlägt Wurm mit einigen abgeschlossenen Ersatzteilen ein. Wir können den elektronischen Motor und den Hydraulikmotor auch produzieren, die für das Herumdrehen von Antrieben benutzt werden, die Bewegungen für Rotation der rechtsläufigen Richtung und der rechtsläufigen Richtung des Zählers können.
Vorteil
1. Starker Kippmoment basiert auf Herumdrehenring
2. Adopt Schneckengetriebe einschlagend
3. Fahren Sie größere Last für die Anwendung des multi Zahnkontaktes
4. Verbessern Sie statische selbstsichernde Funktion
Leistungs-Diagramm von SDE-Durchlauf-Antrieben
| Modell | Verhältnis | Nennleistungs-Drehmoment (N.m) | Kippen Drehmoment (N.m) | Haltemoment (N.m) | Axiale Last (kN) | Radiallast (kN) | Leistungsfähigkeit | Präzision (°) | Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Ja | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ja | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Ja | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Ja | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ja | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ja | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ja | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ja | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ja | 705 |
Anmerkung: Die oben genannten Maße und die Parameter werden aktualisiert möglicherweise, oder eingestellt, auf ausführlichere Maße und Parameter, beziehen Sie bitte sich auf unsere Verkaufszeichnungen.
Klassifikationen u. Zeichnungen
Es gibt normalerweise einzelne Achsenart; Doppelachsenart, vertikale Art und Doppelwurm schreiben von 3 bis 25 Zoll, für Detail, das pls mit uns für das Verkaufszeichnen in Verbindung treten.
Verkaufszum beispiel zeichnen des Zoll SDE5:
Die Installationsmaße:
Die Leistungsparameter:
