Lieferung von innovativen und kosteneffektiven Herumdrehenantrieben
Herkunftsort: | China |
Markenname: | HangTuo |
Zertifizierung: | CE, ISO9001 |
Modellnummer: | SDE7“ |
Min Bestellmenge: | 1-teilig |
---|---|
Preis: | USD 280~504 / pc |
Verpackung Informationen: | Furnierholzkasten |
Lieferzeit: | 15~45 Tage |
Zahlungsbedingungen: | L / C, T / T, Western Union |
Versorgungsmaterial-Fähigkeit: | 2000 STÜCK PRO MONAT |
Material: | 50Mn, 42CrMo | Art: | Wurm und wormwheel |
---|---|---|---|
Lebenszeit: | 30 Jahre | Anwendung: | Doppelachsen-Solarverfolger |
Gang-Verhältnis: | 57 | Beiliegende Wohnung: | Ja |
Rückprall: | weniger als 0,1 Grad | Effeciency: | 40% |
Markieren: | Herumdrehenring-Antrieb,kleiner Durchlauf-Antrieb |
materieller Doppeldurchlauf-Antriebs-Haltemoment 13 KNm der achsen-50Mn/42CrMo für Solarverfolger
Beschreibung

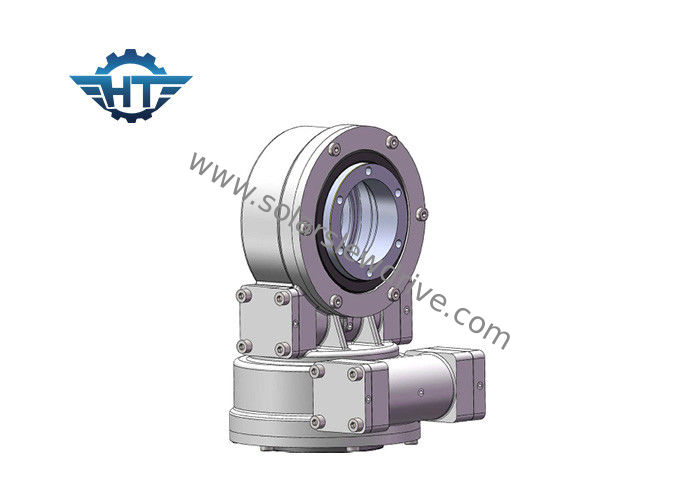

Antrieb Herumdrehenssde7 für Doppel-Achse Solarverfolger
Markenname: HT
Modellnummer: SDE3A
Bedingung: Neu
Kundendienst erbracht: Führt verfügbar aus, um Maschinerie übersee instandzuhalten
Abtriebsdrehmoment: 2000 N.m
Kippen des Momentdrehmoments: 13500 N, m
Haltemoment: 13200 N.m
Axiale Bewertung: 34 KN
Radialbewertung: 58 KN
Gang-Verhältnis: 57:1
Spurhaltung von Präzision: ≤ 0.1°
Motor: 12V, 24V, DC-Motor, 380V, 220V Wechselstrommotor
Nettogewicht: 56 Kilogramm
Lieferfrist: Innerhalb, 15 Werktage nachdem der bestätigte Auftrag und die Zahlung empfingen.
Vorteile
Der Azimut u. kombinierte und beiliegende das Entwerfen des Aufzugs können die Spurhaltungspräzisions- und Stromerzeugungs-Leistungsfähigkeit verbessern.
FRB unter Verwendung der kombinierten entwerfenden erzielten besseren Starrheit, Schlagzähigkeit stärker, fähig, der rauen Umwelt der Wüste und der anderer zu widerstehen.
Leistung
Sanduhr-Wurmtechnologie der Durchlauf-Antriebe Gebrauch patentierte, zum der maximalen Steuer- und Bewegungsunterstützung zu geben. Unsere Wurmgänge engagieren sich 5 bis 11 Zähne auf dem Teilkreis der Kupplungsglocke von der Sanduhrschraube, die höherer Zahneingriff als Standardwürmer ist und dem Getriebe größere Stabilität und Stärke gibt. Lernen Sie mehr über Sanduhrtechnologie.
Anwendungen
Die allgemeinste Herumdrehenantriebsanwendung für die Doppel-achse herumdrehenden drivesare Doppel-achsensolarverfolger, wie Heliostats und starkes photovoltaics (CPV) und Satelliten- oder Radarteller. Andere Anwendungen umfassen Automobilaufzüge, Roboterarmstellwerke und Stadiumsausrüstung.
SDE-Doppel-Achsen-Stellwerk-Spezifikationen
1) SDE-Reihenherumdrehenantrieb weit verbreitet für relative Rotationsteile des Solarverfolgers.
2) Doppelachsenverfolger von Solar-PV und Solar
Zuverlässigkeit
SDE-Doppel-achsenherumdrehenantriebe sind für ein 30-jähriges Feldleben der genauen Positionierung 3D sicherlich. SDE-Antriebe schaffen eine leistungsfähige und zuverlässige Lösung in einem einzelnen Antrieb. Wir qualifizieren alle unsere Komponenten und Rohstoffe unter Verwendung der Standards, die durch ISO 9001, CER-Bescheinigungen eingestellt werden, um das Feldleben zu maximieren.
SDE-Reihen-technische Daten
Modell | Verhältnis | Nennleistungs-Drehmoment (N.m) | Kippen Drehmoment (N.m) | Haltemoment (N.m) | Axiale Last (kN) | Radiallast (kN) | Leistungsfähigkeit | Präzision (°) | Selbstsichernd | Gewicht (Kilogramm) |
3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Ja | 25 |
5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ja | 34 |
7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Ja | 56 |
9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Ja | 92 |
12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ja | 160 |
14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ja | 224 |
17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ja | 320 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ja | 492 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ja | 705 |
