Lieferung von innovativen und kosteneffektiven Herumdrehenantrieben
Herkunftsort: | China |
Markenname: | HangTuo |
Zertifizierung: | CE, ISO9001 |
Modellnummer: | SDE7“ |
Min Bestellmenge: | 1-teilig |
---|---|
Preis: | USD 280~504 / pc |
Verpackung Informationen: | Furnierholzkasten |
Lieferzeit: | 15~45 Tage |
Zahlungsbedingungen: | L / C, T / T, Western Union |
Versorgungsmaterial-Fähigkeit: | 2000 STÜCK PRO MONAT |
Material: | 50Mn, 42CrMo | Modell: | SDE7 |
---|---|---|---|
Art: | Wurm und wormwheel | Garantie: | 3 Jahre |
Technische Unterstützung: | Ganzes Leben | Anwendung: | Solartracking-system |
Verhältnis: | 57 | Lebenszeit: | 30 Jahre |
Hervorheben: | Herumdrehenring-Antrieb,Schneckengetriebemotor |

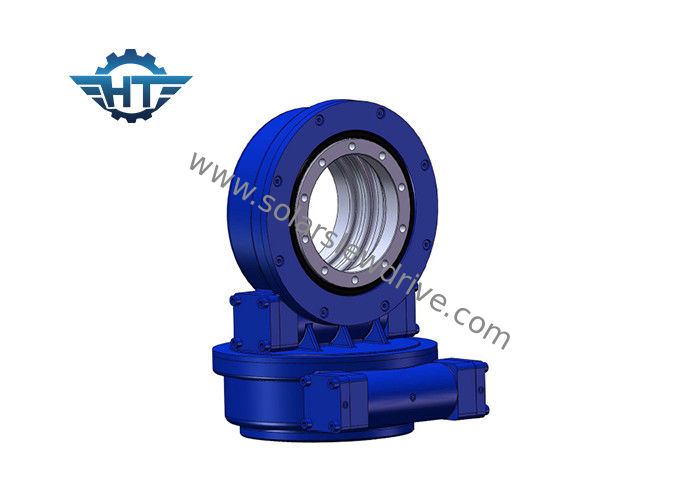

Gebrauch im Freien IP66 verdoppelt Achsen-Durchlauf-Antrieb für Wärmekraftwerk und PV-Tracking-System
Beschreibung
Der Herumdrehenantrieb ist ein Getriebe, das die Radial- und axialen Lasten sicher halten kann, sowie überträgt ein Drehmoment für das Drehen. Die Rotation kann in einer einzelnen Achse oder in den mehrfachen Äxten zusammen sein. Herumdrehenantriebe werden gemacht, indem man Getriebe, Lager, Dichtungen, Wohnung, Motor und andere zusätzliche Komponenten und das Zusammenbauen sie in ein Únished-Getriebe herstellt.
Herumdrehenantrieb wird weit in den modularen Anhängern, in den Kränen, in der Bauholzzupackenausrüstung, in der Luftarbeitsbühne, in solartracking Systemwindstromnetzen, in etc. angewendet.
Herumdrehenantrieb ist für Hochbreitenbereiche passend und das eÜciency der Stromerzeugung wird über 35% erhöht, die signiÚcantly das effciency des Solarenergiekraftwerksparks verbessern.
Für Solartracking-system der horizontalen Einzelachse justiert die Hauptwelle des Sonnenkollektors den Winkel, um den Neigungswinkel genau aufzuspüren. Diese Art des Herumdrehenantriebs ist für niedrigen Breitenbereich nur angewandt.
Indem er Herumdrehenlager als seine Kernkomponente annimmt, kann Herumdrehenantrieb axiale Kraft, Radialkraft tragen und gleichzeitig kippen Moment. Herumdrehenantrieb wird weit in den Solartracking-systemen angewendet.
Das Solartracking-system wird in Solartracking-system der horizontalen Einzelachse, gekippten Einzelachsenverfolger und Doppelachsensolartracking-system unterteilt.
Die Herumdrehenantriebe, die in den Solartracking-systemen benutzt werden, sind hauptsächlich einzelne Achse (Se-Reihe), Doppelachse (SDE-Reihe) und vertikale Art (VE-Reihe). Und die höchst Common benutzten Modelle sind SE3, SE5, SE7, SE9; SDE3, SDE7, VE7, VE9.
Spezifikationen
Unsere Basismodellgrößen liefern Leistungsbereiche von 1.500 Nanometer bis 11.200 Nanometer von Haltemoment, 100Nm bis 20.000 Nanometer von Abtriebsdrehmoment, 5000 Nanometer bis 89.000 Nanometer von Kippen des Drehmoments und der Getriebereduzierungsverhältnisse des 30:1 bis zu 150: 1. Indem es ein planetarisches Getriebe befestigte, könnte das Gangverhältnis sogar höher sein. Die Antriebe können oder an einer Kombination von mehrfachen Äxten horizontal, vertikal angebracht werden.
Zuverlässigkeit
Unsere SDE-Doppel-achsenherumdrehenantriebe sind während einer 30-jährigen Feldlebenszeit der genauen Positionierung 3D sicherlich. SDE-Antriebe schaffen eine leistungsfähige und zuverlässige Lösung in einem einzelnen Antrieb. Wir qualifizieren alle unsere Komponenten und Rohstoffe unter Verwendung der Standards, die durch ISO 9001, CER-Bescheinigungen eingestellt werden, um das Feldleben zu maximieren.
Leistung
Unsere Sanduhr-Wurmtechnologie der Durchlauf-Antriebe Gebrauch patentierte, zum der maximalen Steuer- und Bewegungsunterstützung zu geben. Unsere Wurmgänge engagieren sich 5 bis 11 Zähne auf dem Teilkreis der Kupplungsglocke von der Sanduhrschraube, die höherer Zahneingriff als Standardwürmer ist und dem Getriebe größere Stabilität und Stärke gibt. Lernen Sie mehr über Sanduhrtechnologie.
Wie man die richtige Größe des Herumdrehens fährt wählt?
Eine richtige Größe der Herumdrehenantriebe zu beschließen, um nicht nur vom Leistungsmangel oder vom Leistungsüberschuß zu vermeiden ist Spiel ein wichtige Rolle, wenn es kosteneffektive Lösungen erzielt.
Geben Sie uns die folgenden Informationen bitte, um einen passenden Herumdrehenantrieb vorzuwählen:
1. die Anwendung
2. der Ertrag Toque erfordert. Wenn Sie keine klare Idee von dem Daten haben, einfach sagen Sie uns, dass die Last zum Beispiel das Gewicht von Platten und die Schienenplatten auf unserem Herumdrehen fahren.
3. die Lastsmaße und der größte Wind in Ihrem Bereich in der Vergangenheit 10 Jahre, die verwendet werden, um zu berechnen, wenn der Antrieb, den wir uns empfahlen, konnten die maxium Last tragen, wenn der große Wind kommt.
4. die Ertraggeschwindigkeit forderten Sie, welches uns hilft, die passenden Motoren für Sie zu empfehlen.
5. andere Informationen wie Rückprall-, IP-Gradnachfrage usw.
Parameter SDE des Herumdrehenantriebs
Modell | Verhältnis | Nennleistungs-Drehmoment (N.m) | Kippen Drehmoment (N.m) | Haltemoment (N.m) | Axiale Last (kN) | Radiallast (kN) | Leistungsfähigkeit | Präzision (°) | Selbstsichernd | Gewicht (Kilogramm) |
3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Ja | 25 |
5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ja | 34 |
7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Ja | 56 |
9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Ja | 92 |
12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ja | 160 |
14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ja | 224 |
17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ja | 320 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ja | 492 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ja | 705 |
