| Brand Name: | HangTuo |
| Model Number: | SE14“ |
| MOQ: | 1-teilig |
| Preis: | USD 280~504 / pc |
| Delivery Time: | 15~45 Tage |
| Payment Terms: | L / C, T / T, Western Union |

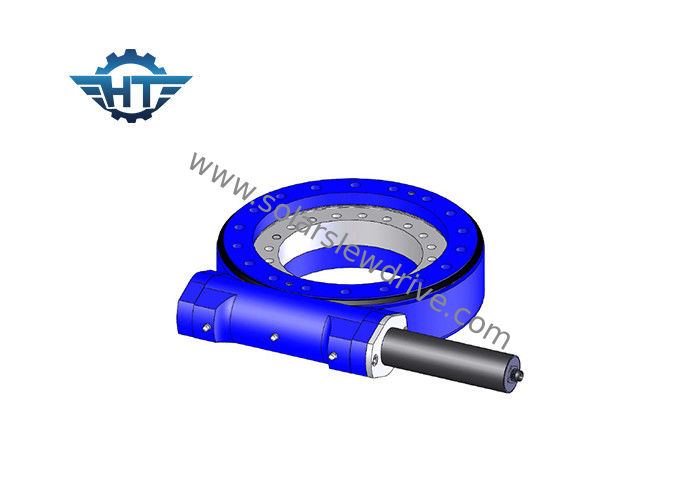

Verhältnis 85/1 kleiner Rückprall-Wurm-Gang des Gang-SE14 tötete Antrieb für einzelne Achsen-und Doppelachsen-Solarverfolger
Beschreibung
Strukturelle Eigenschaften
Herumdrehenschneckengetriebe besteht aus Wurmgang, Wurmwelle, Wohnung, Lager, Motor und so weiter. Motorantrieb die Wurmwelle, der Wurm und Wurm einzuschlagen und Gang werden engagiert, das Drehmoment zu erhöhen, stabil und zuverlässig.
Leistung
Herumdrehenantrieb ist in der Lage, axialere Last, Radiallast zu stützen und Kippenmoment. Drehscheibe oder Rahmen drehen sich am Azimut und an Aufzug, die durch das Herumdrehen des Antriebs gefahren werden.
Anwendungsbereich
Typische Anwendungen umfassen Solarverfolger, Windkraftanlagen, Satelliten- und Radarteller, LKW-Kräne, Mannaufzüge, Gebrauchsausrüstung, hydraulische Ausrüstungszubehöre, Ölwerkzeugausrüstung, Reifenlenker, Gräber s und Automobilaufzüge.
Leistungs-Tabelle von SE14
| Modell | horizontaler Antrieb mit 14 Spannerraupen |
| Verhältnis | 85:1 |
| IP-Grad | IP66 |
| Nennleistungs-Drehmoment | kNm 44 |
| Kippen des Drehmoments | kNm 135 |
| Axiale Last | kN 680 |
| Radiallast | kN 230 |
| Haltemoment | kNm 68 |
| Leistungsfähigkeit | 40% |
| Präzision | ° ≤0.1 |
| Selbstsichernd | Ja |
| Gewicht | 62 Kilogramm |
| Betriebstemperatur | -30~+120 ℃ |
Technische Daten von Se Herumdrehenantrieben
| Modell | Verhältnis | Nennleistungs-Drehmoment (N.m) | Kippen Drehmoment (N.m) | Haltemoment (N.m) | Axiale Last (kN) | Radiallast (kN) | Leistungsfähigkeit | Präzision (°) | Selbstsichernd | Gewicht (Kilogramm) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Ja | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Ja | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Ja | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Ja | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Ja | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Ja | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Ja | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Ja | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Ja | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Ja | 204 |
Unsere Dienstleistungen
Es gibt mehr, als 10 verschiedene Größen, abfahrend von 3' Größe bis 25" Zollgröße, unter ihnen 5", 7", 9" 12", 14", 17", 19" und 21" sind. Sie sind in den Solartracking-systemen (PV, CPV, HCPV und Heliostat) und in den regelmäßigen Fahrzeugen, wie Mannaufzügen, LKW-Kränen sowie modularen Fahrzeugen weitverbreitet.
