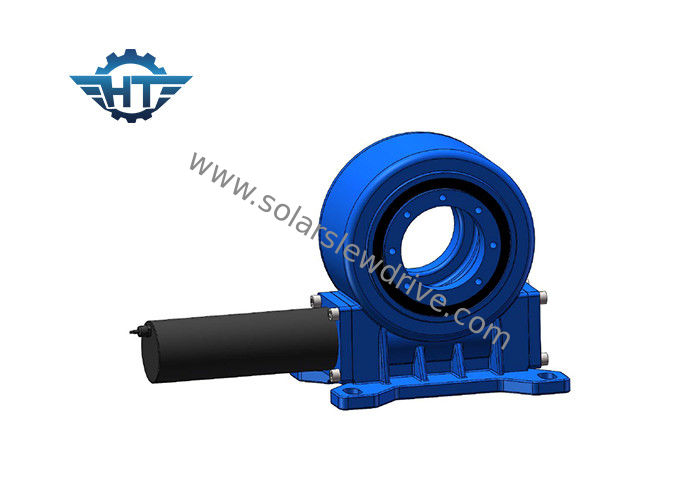

Lieferung von innovativen und kosteneffektiven Herumdrehenantrieben
 |
| Herkunftsort: | China |
| Markenname: | HangTuo |
| Zertifizierung: | CE, ISO9001 |
| Modellnummer: | VE7 |
| Min Bestellmenge: | 1-teilig |
|---|---|
| Preis: | USD 280~504 / pc |
| Verpackung Informationen: | Furnierholzkasten |
| Lieferzeit: | 15~45 Tage |
| Zahlungsbedingungen: | L / C, T / T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 2000 STÜCK PRO MONAT |
| Modell: | VE7 | Gang-Verhältnis: | 57:1 |
|---|---|---|---|
| Anwendung: | Solarverfolger | Herkunftsort: | Changzhou, China |
| Treiber: | 12/24 VDC-Planetengetriebemotor | Zertifikat: | ISO9001, CE |
| Installation: | Vertikal | Wartung: | frei |
| Farbe: | Wie gefordert | Rückprall: | weniger als 0,1 Grad |
| Markieren: | Schneckengetriebegetriebe,Wurmgangmotor |
||
Produkt-Beschreibung
Funktion
Das Herumdrehen fährt Funktion mit Standardwurmtechnologie, in der der Wurm auf der horizontalen Welle dient, als der Fahrer für den Gang im Allgemeinen die Welle durch elektrischen Gangmotor angetrieben.
Gangverhältnis
Die Rotation des horizontalen Wurmes dreht einen Gang über ein Achsensenkrechtes zur Schraubenachse. Diese Kombination verringert die Geschwindigkeit des gefahrenen Mitgliedes und multipliziert auch sein Drehmoment; sie als die Drehzahlabfälle proportional erhöhen. Das Geschwindigkeitsverhältnis von Wellen hängt nach der Beziehung der Anzahl von Faden vom Wurm zur Anzahl von Zähnen im Schneckenrad oder im Gang ab.
Sanduhrwurm
Unsere Herumdrehenantriebe setzen Sanduhrwurmtechnologie ein, in der der Wurm geformt wird, um sich mehr Zähne im Gang zu engagieren. Dieses erhöhte Zahneingriffergebnisse in der größeren Stärke, in der Leistungsfähigkeit und in der Haltbarkeit.
Parameter
| Modell: | VE7 | Ursprungsort | Changzhou, China |
| Marke | HANGTUO | Art | Beiliegend |
| Material | 42CrMo, 50Mn | Abtriebsdrehmoment | 1750 N.m |
| Kippen des Moment-Drehmoments | 5 K N.m | Haltemoment | 9,2 K N.m |
| Statische axiale Bewertung | 34 KN | Statische Radialbewertung | 58 KN |
| Dynamische axiale Bewertung | 17 KN | Dynamische Radialbewertung | 38 KN |
| Gang-Verhältnis | 57:1 | Leistungsfähigkeit | 40% |
Anwendungen
Solarverfolger-, Windkraftanlage-, Satelliten- und Radarteller, LKW streckt sich, Mann anhebt, Gebrauchsausrüstung, hydraulische Ausrüstungszubehöre, Ölwerkzeugausrüstung, Reifenlenker, Baggerderrickkräne und Automobilaufzüge.
Verwandte Produkte
| Modell | Verhältnis | Nennleistungs-Drehmoment | Kippen des Drehmoments | Axiale Last | Radiallast | Haltemoment | Leistungsfähigkeit | Präzision | Selbstsichernd | Gewicht |
| N.m | N.m | kN | kN | N.m | Grad | Ja | Kilogramm | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Ja | 13kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Ja | 18kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Ja | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Ja | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Ja | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Ja | 78 Kilogramm |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Ja | 105 Kilogramm |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Ja | 185 Kilogramm |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Ja | 244 Kilogramm |
