| Brand Name: | HangTuo |
| Model Number: | ZSDE7 |
| MOQ: | 1-teilig |
| Preis: | USD 280~504 / pc |
| Delivery Time: | 15~45 Tage |
| Payment Terms: | L / C, T / T, Western Union |

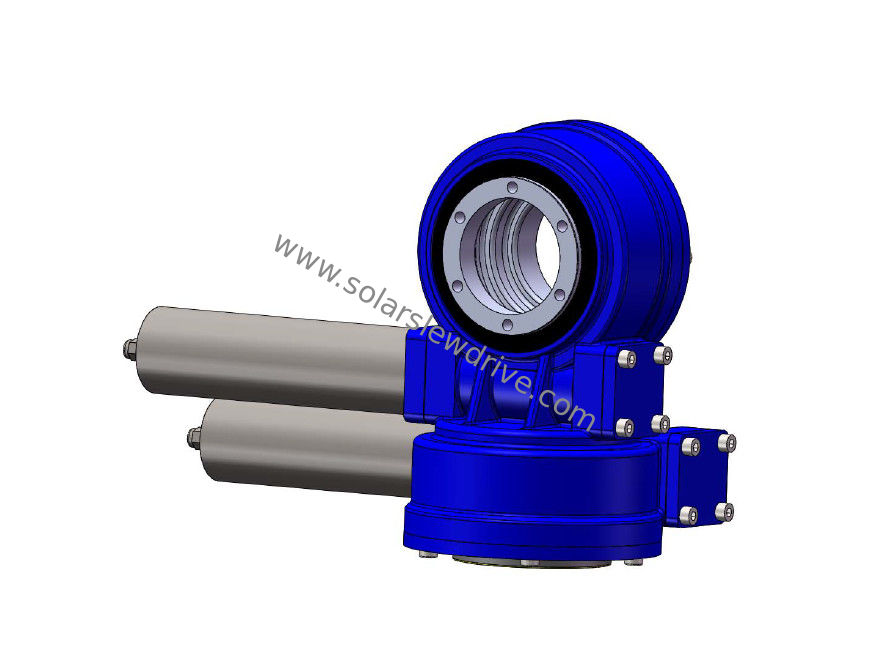

Wurm-Gang-Herumdrehenring der hohen Genauigkeits-SDE7, Doppelachse schloss Herumdrehenantrieb ein
Produktions-Beschreibung
Modell: SDE7
Ursprungsort: Changzhou, China
Art: Eingeschlossen
Material: 42CrMo, 50Mn
Abtriebsdrehmoment: 2000 N.m
Kippen des Moment-Drehmoments: 7500 N.m
Haltemoment: 13200 N.m
Gang-Verhältnis: 57:1
Leistungsfähigkeit: 40%
Hangtuos Herumdrehenantrieb wird aus der Wohnung, Herumdrehentragen, das Versiegeln verfasst und schlägt Wurm mit einigen abgeschlossenen Ersatzteilen ein. Wir können den elektronischen Motor und den Hydraulikmotor auch produzieren, die für das Herumdrehen von Antrieben benutzt werden, die Bewegungen für rechtsläufige Richtung und Rotation der rechtsläufigen Richtung zu widersprechen können.
Vorteil
1. Starker Kippmoment basiert auf Herumdrehenring
2. Adopt Schneckengetriebe einschlagend
3. Fahren Sie größere Last für die Anwendung des multi Zahnkontaktes
4. Verbessern Sie statische selbstsichernde Funktion
Parameter von SDE-Reihen
| Modell | Verhältnis | Nennleistungs-Drehmoment (N.m) | Kippen Drehmoment (N.m) | Haltemoment (N.m) | Axiale Last (kN) | Radiallast (kN) | Leistungsfähigkeit | Präzision (°) | Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Ja | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ja | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Ja | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Ja | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ja | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ja | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ja | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ja | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ja | 705 |
Anmerkung: Die oben genannten Maße und die Parameter werden aktualisiert möglicherweise, oder eingestellt, auf ausführlichere Maße und Parameter, beziehen Sie bitte sich auf unsere Verkaufszeichnungen.
Es gibt normalerweise einzelne Achsenart; Doppelachsenart, vertikale Art und Doppelwurmart von 3 bis 25 Zoll, für Detail pls mit uns für das Verkaufszeichnen in Verbindung treten.
