| Brand Name: | HangTuo |
| Model Number: | SE14“ |
| MOQ: | 1-teilig |
| Preis: | USD 280~504 / pc |
| Delivery Time: | 15~45 Tage |
| Payment Terms: | L / C, T / T, Western Union |

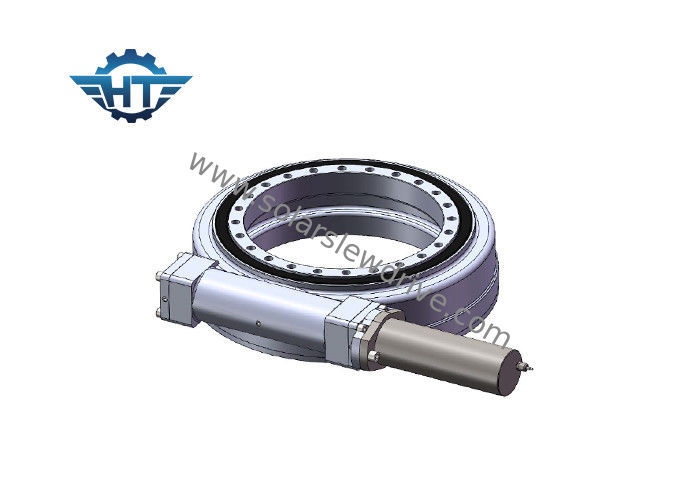

CER SE14 Zertifikat-Wurm-Gang-Durchlauf-Antriebs-Getriebe mit Hydraulikmotor für LKW-Kräne
Leistung
Herumdrehenantrieb ist in der Lage, axialere Last, Radiallast zu stützen und Kippenmoment. Drehscheibe oder Rahmen drehen sich am Azimut und an Aufzug, die durch das Herumdrehen des Antriebs gefahren werden.
Strukturelle Eigenschaften
Herumdrehenschneckengetriebe besteht aus Wurmgang, Wurmwelle, Wohnung, Lager, Motor und so weiter. Motorantrieb die Wurmwelle, der Wurm und Wurm einzuschlagen und Gang werden engagiert, das Drehmoment zu erhöhen, stabil und zuverlässig.
Vorteile
schnelle Lieferung: wir sind ein großer Berufshersteller withadvanced Anlagen und mehr yearsexperience als 10
bester Kundendienst: wir haben protessional Team, zum der umfassenden one-stop Dienstleistung für Sie zu erbringen
konkurrenzfähiger Preis: wir können Kunden den konkurrenzfähigsten Preis geben, um Ihr Budget zu treffen
strenges QC-System: Wir haben erstklassiges Fertigungsstraße andstrict Qualitätssicherungssystem
Leistungs-Tabelle von SE14
| Modell | horizontaler Antrieb mit 14 Spannerraupen |
| Verhältnis | 85:1 |
| IP-Grad | IP66 |
| Nennleistungs-Drehmoment | kNm 44 |
| Kippen des Drehmoments | kNm 135 |
| Axiale Last | kN 680 |
| Radiallast | kN 230 |
| Haltemoment | kNm 68 |
| Leistungsfähigkeit | 40% |
| Präzision | ° ≤0.1 |
| Selbstsichernd | Ja |
| Gewicht | 62 Kilogramm |
| Betriebstemperatur | -30~+120 ℃ |
Leistungs-Diagramm für Se-Reihe
| Modell | Verhältnis | Nennleistungs-Drehmoment (N.m) | Kippen Drehmoment (N.m) | Haltemoment (N.m) | Axiale Last (kN) | Radiallast (kN) | Leistungsfähigkeit | Präzision (°) | Selbstsichernd | Gewicht (Kilogramm) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Ja | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Ja | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Ja | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Ja | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Ja | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Ja | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Ja | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Ja | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Ja | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Ja | 204 |
Anwendungs-Bereiche
Typische Anwendungen umfassen Solarverfolger, Windkraftanlagen, Satelliten- und Radarteller, LKW-Kräne, Mannaufzüge, Gebrauchsausrüstung, hydraulische Ausrüstungszubehöre, Ölwerkzeugausrüstung, Reifenlenker, Gräber und Automobilaufzüge.
Unsere Dienstleistungen
Es gibt mehr, als 10 verschiedene Größen, abfahrend von 3' Größe bis 25" Zollgröße, unter ihnen 5", 7", 9" 12", 14", 17", 19" und 21" sind. Sie sind in den Solartracking-systemen (PV, CPV, HCPV und Heliostat) und in den regelmäßigen Fahrzeugen, wie Mannaufzügen, LKW-Kränen sowie modularen Fahrzeugen weitverbreitet.
