Lieferung von innovativen und kosteneffektiven Herumdrehenantrieben

|
| Herkunftsort: | China |
| Markenname: | HangTuo |
| Zertifizierung: | CE, ISO9001 |
| Modellnummer: | SE1 |
| Min Bestellmenge: | 1-teilig |
|---|---|
| Preis: | USD 100~200/ pc |
| Verpackung Informationen: | Furnierholzkasten |
| Lieferzeit: | 15~45 Tage |
| Zahlungsbedingungen: | L / C, T / T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 2000 STÜCK PRO MONAT |
| Stromversorgungs-Spannung: | 24 V | Hall-Sensoren: | NEIN |
|---|---|---|---|
| Art: | 1 Zoll | Installation: | Horizontal |
| Achse: | Einzelne Achse | Farbe: | Silber |
| Hervorheben: | Durchlauf-Antrieb für Solarverfolger,Solarverfolger-Antrieb |
||

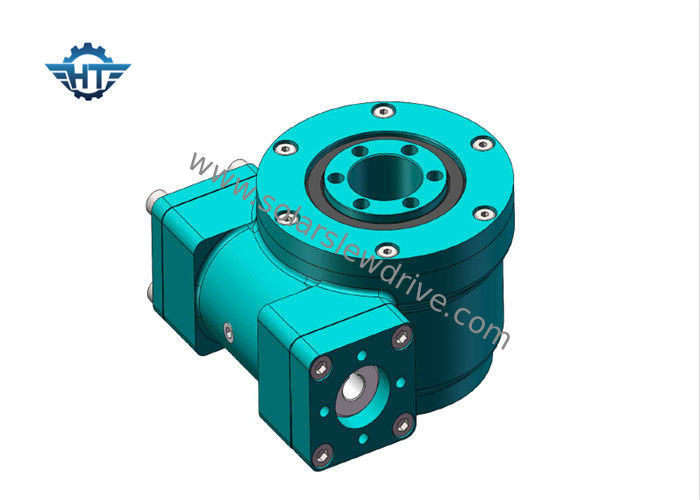

Kleines Herumdrehen tragendes SE1 Ring Drive Manufacturers, 50mn, Material 42crmo herumdrehend für Solarverfolger
Beschreibung
Das tragende Gerät kleinen Herumdrehens wird normalerweise aus einem Wurm, einem Herumdrehenring, einer Wohnung, einem Motor und dergleichen verfasst. Da die Kernkomponenten Lager herumdrehen, können sie axialen Kräften, Radialkräften und dem Kippen von Momenten gleichzeitig widerstehen. Verglichen mit traditionellen Durchlauf-Antriebsprodukten, ist unser Durchlauf-Antrieb einfach zu installieren, einfach instandzuhalten und spart Installationsraum. Das Produkt kann auf Baumaschinen und den neuen Energiegebieten wie Hochleistungstiefladern, Behälterkränen, Autokränen, Luftarbeitfahrzeugen und Solarenergiekraftwerksparks weitverbreitet sein.
Wärmebehandlung des kleinen Herumdrehenantriebs
Kanalwärmebehandlung: Die Kanäle des Herumdrehenlagers sind die gelöschte Oberfläche-induktiv, und die löschende Härte wird an HRC 55-62 sichergestellt, das genügende Tiefe der verhärteten Schicht erzielen kann.
Gangwärmebehandlung: Wegen des Bedarfs, Kraft, einen hat zu übertragen der Herumdrehenringe normalerweise Zähne. Der Wärmebehandlungszustand des Gangs wird im Allgemeinen normalisiert oder gemildert. Die Zahnoberfläche kann entsprechend den Anforderungen des Benutzers auch gelöscht werden. Die löschende Härte ist zwischen 50 und 60 HRC und genügender Tiefe kann garantiert werden. Der Gang, der löscht, kann in das volle Zahnlöschen und einzelne Zahninduktion unterteilt werden verhärtend abhängig von der Anwendung. die Einzel-Zahninduktion, die sich verhärtet, kann in die löschende und Zahnoberflächenlöschen Zahnoberflächenwurzel unterteilt werden.
Technische Daten
| Antrieb des Durchlauf-SE1 | Bewegungsdaten | ||
| Bewertetes Drehmoment | 384 N.m | Nennspannung | 24 VDC |
| Nenndrehzahl | 0,06 U/MIN | Nennstrom | <8 A=""> |
| Max Output | Drehmoment (3sec.) 460 N.m | Spitzenleistung | 25 W |
| Verhältnis | 32:1 | Nenndrehzahl | 2 U/MIN |
| Temperatur | -30℃~80℃ | Seillänge | 1 METER |
Maße
Technische Daten des Se-Reihen-Herumdrehenantriebs
| Modell | Verhältnis | Nennleistungs-Drehmoment (N.m) | Kippen Drehmoment (N.m) | Haltemoment (N.m) | Axiale Last (kN) | Radiallast (kN) | Leistungsfähigkeit | Präzision (°) | Selbstsichernd | Gewicht (Kilogramm) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Ja | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Ja | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Ja | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Ja | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Ja | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Ja | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Ja | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Ja | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Ja | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Ja | 204 |
Wärmebehandlung kleines Herumdrehen der tragenden Kanalwärmebehandlung: Die Kanäle des Herumdrehenlagers sind die gelöschte Oberfläche-induktiv, und die löschende Härte wird an HRC 55-62 sichergestellt, das genügende Tiefe der verhärteten Schicht erzielen kann.
