Lieferung von innovativen und kosteneffektiven Herumdrehenantrieben
 |
| Herkunftsort: | China |
| Markenname: | HangTuo |
| Zertifizierung: | CE, ISO9001 |
| Modellnummer: | SE3 |
| Min Bestellmenge: | 1-teilig |
|---|---|
| Preis: | USD 100~1100/ pc |
| Verpackung Informationen: | Furnierholzkasten |
| Lieferzeit: | 15~45 Tage |
| Zahlungsbedingungen: | L / C, T / T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 2000 STÜCK PRO MONAT |
| Gangverhältnis: | 31:1 | Normalleistungs-Drehmoment: | 533 Nanometer |
|---|---|---|---|
| Herkunftsort: | Changzhou, China | Haltemoment: | 7000 Nanometer |
| Kippen des Drehmoments: | 744 Nanometer | Nennleistungs-Drehmoment: | 0,065 U/MIN |
| Verwendung: | Solarverfolger | Schützen Sie Eigenschaft: | IP66 |
| Hervorheben: | Durchlauf-Antrieb für Solarverfolger,Solarverfolger-Antrieb |
||

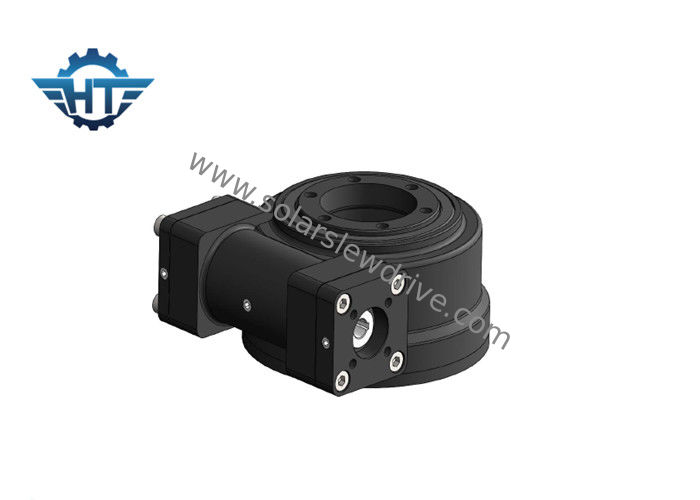

Langsamer beiliegender kleiner Antrieb des Durchlauf-SE3, eine Achse mit dem Motor des Planetengetriebe-24vdc entsprochen für Solartracking-system
Beschreibung
Antrieb des Durchlauf-SE3
Wegen ihrer Mehrfachnutzung kommen Herumdrehenantriebe in eine Vielzahl von vorbildlichen Größen, von Leistungsbereichen und von Montageeigenschaften. Die Antriebe sind für Anwendungen gut angepasst, die Lastsholding und Rotationsdrehmoment vom gleichen Getriebe erfordern. Sie können mit Doppeldrehachsen, (Drehenäxte gleichzeitig) oder mit Doppel-Antrieben auf der gleichen Achse auch gemacht werden, (zwei Schneckengewinde, welche die gleiche Kupplungsglocke in einer Achse fahren).
Anmerkungen
1. Verschiedene Motoren (Wechselstrom, DC und hydraulisches) können entsprechend der Anforderung des Kunden entworfen sein.
2. Welle gegenüber Motor kann beschließen, Hexenkopf oder nicht Hexenkopf zu sein.
DC-Motor
1. Nehmen Sie Doppeltragkonstruktion für Abtriebswelle an, damit das maximale Drehmoment des Getriebes wesentlich erhöht wird.
2. Sun-Rad und -Planetenrad werden durch Keil angeschlossen, die das maximale Drehmoment des Getriebes erhöhen und das Leben verlängern.
3. Wir benutzen schraubenartigen Gang an der Eingangsstufe, die die Geräusche das niedrige anf machen, das glatt in hohe Geschwindigkeit gelaufen wird. Das innere Hohlrad wird getrennt, damit wir mehr Verhältnis machen können und der Entwurf flexibel ist. Getriebe und Motor sind durch eine Nahtverlegenheit durch Schraube in axialen, die die zusammenpassende Präzision erhöhen und Geräusche verringern.
4. Wir benutzen Nudelholzhalter innerhalb des planetarischen wheel.we-Gebrauchsnudelholzes, das reibt, anstatt zu schieben, das Leben des Getriebes so reibend, sind viel länger.
5. Doppelte Tragkonstruktion; Internes Reiben auf innerer Bohrung von den Planetengetrieben, die die innere gebohrte Rundung kleiner als 0.003mm machen; Laufen durch das Rollen, anstatt zu schieben; Oberflächenpräzisionsabfall des Gangs HRC60; Die Annahme aller dieser technoligies stellen das super ruhige und stabile Funktionieren und eine lange Lebenszeit in 10000 Stunden sicher.
Maße
Technisches Blatt Se Serise des Herumdrehenantriebs
| Modell | Verhältnis | Nennleistungs-Drehmoment (N.m) | Kippen Drehmoment (N.m) | Haltemoment (N.m) | Axiale Last (kN) | Radiallast (kN) | Leistungsfähigkeit | Präzision (°) | Selbstsichernd | Gewicht (Kilogramm) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Ja | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Ja | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Ja | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Ja | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Ja | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Ja | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Ja | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Ja | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Ja | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Ja | 204 |
