Herkunftsort: | China |
Markenname: | HangTuo |
Zertifizierung: | CE, ISO9001 |
Modellnummer: | SE, VE, SDE |
Min Bestellmenge: | 1-teilig |
---|---|
Preis: | USD 100~1100/ pc |
Verpackung Informationen: | Furnierholzkasten |
Lieferzeit: | 15~45 Tage |
Zahlungsbedingungen: | L / C, T / T, Western Union |
Versorgungsmaterial-Fähigkeit: | 2000 STÜCK PRO MONAT |
Art: | Herumdrehenantrieb | Material: | 42CrMo oder 50Mn |
---|---|---|---|
Garantie: | 3~10 Jahre | Größe: | 3 Zoll bis 25 Zoll |
Anwendung: | Industrieller, Solarverfolger | Farbe: | Kunde erfordert |
Motor: | Wechselstrom oder DC oder Hydarulic | Installations-Standort: | Gewann |
Eigenschaft: | Sicher | Schutz: | IP66 |
Markieren: | Herumdrehenantrieb für Solartracking-system,Durchlauf-Antrieb für Solarverfolger |

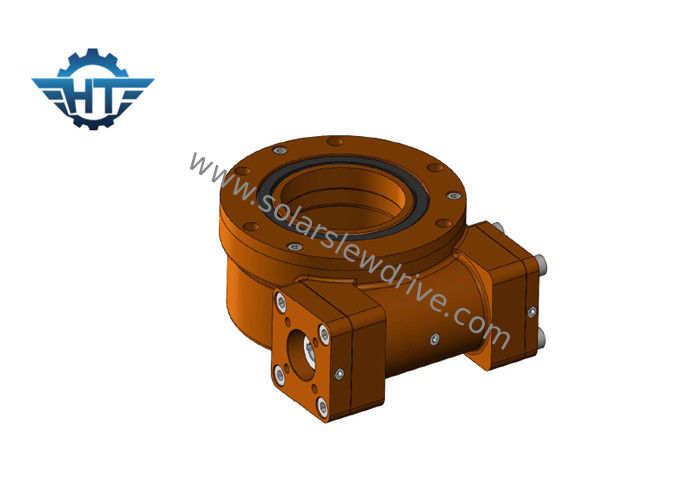

Se, VE, SDE-Wurm-Gang-Durchlauf-Antrieb benutzt im Solartracking-system, um Rentabilität zu erhöhen
Beschreibung
Art des Durchlauf-Antriebssolartracking-systems
1) Optimale Neigung örtlich festgelegt
An den niedrigen Breiten liegt die Zunahme der Elektrizitätserzeugung an der niedrigeren optimalen Neigung minimales (wie in 8°, fast Nullrunde); An den hohen Breiten ist die optimale Neigung groß und die Menge des Stroms erzeugt ist erheblich höher (zum Beispiel, durch ungefähr 25% an 50°)
2) Flache einzelne Achse
Es spürt die Änderung des Einfallswinkels innerhalb eines Tages der Sonne auf, und seine Zuwachsrate in der Elektrizitätserzeugung an den niedrigen Breiten ist erheblich besser als die von hohen Breiten. Sie ist glaubte im Allgemeinen, dass die flache einzelne Achsenspurhaltung für den Gebrauch von den Breiten kleiner ° als 30 passender ist.
3) Schiefe einzelne Achse
Es ist für hohe Breiten passender.
4) Doppelachsenspurhaltung
Diese Annäherung ist offenbar in der Zunahme der Elektrizitätserzeugung das höchste, die zur Spurhaltung von Änderungen im Einfallswinkel der Sonne innerhalb eines Tages und innerhalb eines Jahres passend ist.
5) Örtlich festgelegtes justierbares
Diese Art basiert auf der Änderung des Einfallswinkels innerhalb eines Jahres der Sonne, um die Neigung der Klammer zu justieren und so erzielt eine Zunahme der Stromerzeugung
Der grundlegendste Unterschied zwischen den verschiedenen Befestigungsarten ist der Unterschied bezüglich der Stromerzeugung, die sie holen. Selbstverständlich, gibt es Unterschiede bezüglich der Anfangs-Investition und der Betriebsinstandhaltungskosten.
Planetengetriebe sind für das Anwendungserfordern drehmomentstark in einem Päckchen und in einer Abtriebswelle mit Koaxialausrichtung ideal
Technische Daten
VE-Modell Performance Parameters | |||||||||||
Modell | Nennleistungs-Drehmoment (N.m) | Haltemoment (N.m) | TiltingTorque (N.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Präzision (Grad) | Präzision | IP | Selbstsichernd | Gewicht (Kilogramm) |
3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | 40% | ≤0.10 | 66 | Ja | 12kg |
5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | ≤0.10 | 66 | Ja | 18kg |
7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | ≤0.10 | 66 | Ja | 32kg |
8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | ≤0.10 | 66 | Ja | 28kg |
9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | 40% | ≤0.10 | 66 | Ja | 52kg |
12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | 40% | ≤0.10 | 66 | Ja | 65kg |
14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | 40% | ≤0.10 | 66 | Ja | 88 Kilogramm |
17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | 40% | ≤0.10 | 66 | Ja | 135 Kilogramm |
21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | ≤0.10 | 66 | Ja | 192 Kilogramm |
25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | 40% | ≤0.10 | 66 | Ja | 251 Kilogramm |
SDE-Modell Performance Parameters | |||||||||||
Modell | Nennleistungs-Drehmoment (N.m) | TiltingTorque (N.m) | Haltemoment (N.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit | Präzision (Grad) | IP | Selbstsichernd | Gewicht (Kilogramm) |
3" | 600 | 1500 | 5800 | 10 | 15 | 31:1 | 40% | ≤0.10 | 66 | Ja | 25kg |
5" | 800 | 6000 | 9200 | 16 | 27 | 37:1 | 40% | ≤0.10 | 66 | Ja | 34kg |
7" | 2000 | 7500 | 13200 | 34 | 58 | 57:1 | 40% | ≤0.10 | 66 | Ja | 56kg |
9" | 4300 | 16000 | 27200 | 60 | 130 | 61:1 | 40% | ≤0.10 | 66 | Ja | 92kg |
12" | 5800 | 25000 | 40560 | 77 | 190 | 78:1 | 40% | ≤0.10 | 66 | Ja | 160 Kilogramm |
14" | 6750 | 48000 | 44200 | 110 | 230 | 85:1 | 40% | ≤0.10 | 66 | Ja | 224kg |
17" | 9460 | 67000 | 53040 | 142 | 390 | 102:1 | 40% | ≤0.10 | 66 | Ja | 320kg |
21" | 16000 | 89000 | 65000 | 337 | 640 | 125:1 | 40% | ≤0.10 | 66 | Ja | 492kg |
25" | 21450 | 112000 | 89000 | 476 | 950 | 150:1 | 40% | ≤0.10 | 66 | Ja | 705 Kilogramm |
Se-Modell Performance Parameters | |||||||||||
Modell | Nennleistungs-Drehmoment (N.m) | TiltingTorque (N.m) | Haltemoment (N.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit | Präzision (Grad) | IP | Selbstsichernd | Gewicht (Kilogramm) |
1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.10 | 66 | Ja | 6 |
3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.10 | 66 | Ja | 8 |
5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.10 | 66 | Ja | 12 |
7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.10 | 66 | Ja | 21 |
9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.10 | 66 | Ja | 49 |
12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.10 | 66 | Ja | 61 |
14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.10 | 66 | Ja | 63 |
17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.10 | 66 | Ja | 105 |
21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.10 | 66 | Ja | 149 |
25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.10 | 66 | Ja |
204 |
