Lieferung von innovativen und kosteneffektiven Herumdrehenantrieben
 |
| Herkunftsort: | China |
| Markenname: | HangTuo |
| Zertifizierung: | CE, ISO9001 |
| Modellnummer: | Se |
| Min Bestellmenge: | 1-teilig |
|---|---|
| Preis: | USD 100-1100 / pc |
| Verpackung Informationen: | Furnierholzkasten |
| Lieferzeit: | 15~45 Tage |
| Zahlungsbedingungen: | L / C, T / T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 2000 STÜCK PRO MONAT |
| Power Supply: | 24 VDC | Modell: | Se-Reihe |
|---|---|---|---|
| Name: | Hohe Präzisions-Durchlauf-Antrieb | Gehäuse: | Casting |
| Zertifizierung: | ISO, CE | Abtriebsdrehmoment: | 0.4~21 KNM |
| Schützen Sie Eigenschaft: | Beiliegend | Ursprungsort: | Changzhou, China |
| Hervorheben: | Herumdrehenantrieb für Solartracking-system,Durchlauf-Antrieb für Solarverfolger |
||

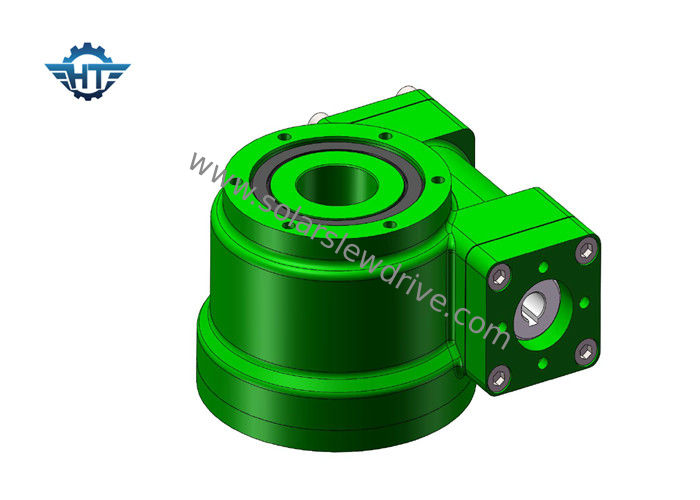

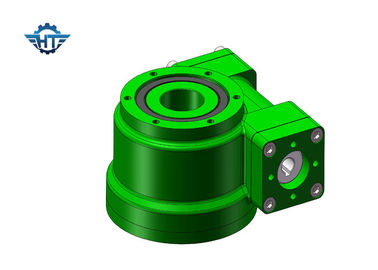

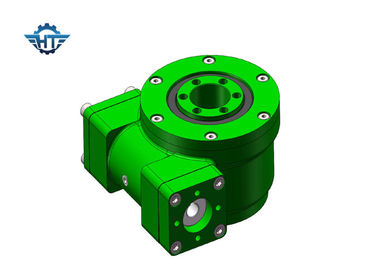

Hohe Präzisions-Wurm-kleiner Durchlauf-Solarantrieb drehmomentstark mit gelöschter Gang-Oberfläche
Beschreibung
Der Herumdrehenantrieb ist ein Getriebe, das die Radial- und axialen Lasten sicher halten kann, sowie überträgt ein Drehmoment für das Drehen. Die Rotation kann in einer einzelnen Achse oder in den mehrfachen Äxten zusammen sein. Herumdrehenantriebe werden gemacht, indem man Getriebe, Lager, Dichtungen, Wohnung, Motor und andere zusätzliche Komponenten und das Zusammenbauen sie in ein fertiges Getriebe herstellt.
1) Neigungs-Drehmoment: Die Last wird mit dem Abstand zwischen der Lastsposition und der Mitte der Drehunterstützung multipliziert. Wenn das Drehmoment, das durch die Last und den Abstand erzeugt wird, größer als das bewertete Kippenmomentdrehmoment ist, wird der Dreh-Antrieb aufgehoben.
2) Axiale Last: Ähnlichkeit zum Herumdrehenlager
3) Radiallast: Senkrechtes zum Herumdrehenlager
4) Selbstsichernd: nur wenn die Last, der Dreh-Antrieb Rotation nicht aufheben kann, so genanntes selbstsicherndes.
5) Griffdrehmoment: Rückdrehmoment. Wenn der Antrieb rückwärts gedreht wird, werden die Teile nicht geschädigt
6) Das maximale erzielte Drehmoment wird den Haltemoment genannt.
Technische Parameter
Modell |
Nennleistungs-Drehmoment (N.m) |
TiltingTorque (N.m) | Haltemoment (N.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit | Präzision (Grad) | IP | Selbstsichernd | Gewicht (Kilogramm) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | Ja | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | Ja | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | Ja | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | Ja | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | Ja | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | Ja | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | Ja | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | Ja | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | Ja | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | Ja | 204 |
