Lieferung von innovativen und kosteneffektiven Herumdrehenantrieben
 |
| Herkunftsort: | China |
| Markenname: | HangTuo |
| Zertifizierung: | CE, ISO9001 |
| Modellnummer: | VE, SE, SDE |
| Min Bestellmenge: | 1-teilig |
|---|---|
| Preis: | USD 100~1100/ pc |
| Verpackung Informationen: | Furnierholzkasten |
| Lieferzeit: | 15~45 Tage |
| Zahlungsbedingungen: | L / C, T / T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 2000 STÜCK PRO MONAT |
| Typ: | Herumdrehenantrieb | Material: | 42CrMo oder 50Mn |
|---|---|---|---|
| Garantie: | 3~10 Jahre | Größe: | 3 Zoll bis 25 Zoll |
| Anwendung: | Industrieller, Solarverfolger | Farbe: | Kunde erfordert |
| Motor: | Wechselstrom oder DC oder Hydarulic | Merkmal: | Schnelle Installation |
| Markieren: | Herumdrehenantrieb für Solartracking-system,Solarverfolger-Antrieb |
||

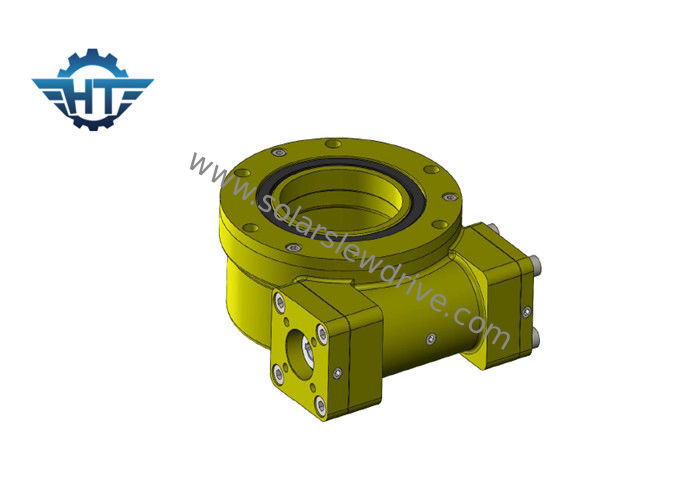

In hohem Grade Vertrag entworfener Durchlauf-Antriebs-Solarverfolger des multi Zahn-Kontakt-Wurmes und des Gangs
Beschreibung
Entsprechend der offenen Unterscheidung des Durchlauf-Antriebsuntermechanismus, kann der Dreh-Antrieb in offene und geschlossene, normalerweise offene Struktur unterteilt werden wird verwendet größtenteils in der Umwelt ist zu schlecht, Wartung und Wartungszyklus ist Kurzschluss von Anwendungen, offene Struktur ist bequemer für die Inspektion, die Wartung und die Wartung von Teilen, aber auch einfacher zu ersetzen. Geschlossene Strukturen liefern einen längeren Wartungslebenszyklus in den Situationen, in denen Umweltbedingungen wenig ändern und das Niveau der Umweltverschmutzung unterhalb des Mediums unten ist. Der Dreh-Antrieb kann auf jeden Fall benutzt werden, wo es einen Bedarf an einer Vollwochen-Rotation und variablen an Geschwindigkeitsanforderungen gibt, und der Dreh-Antrieb ist die beste Lösung, wenn es notwendig ist, Kraftübertragung mit größerem Drehmoment, Bewegungsübertragung der hohen Präzision oder einem hohen Maß der Mechanismusauswahl mit kompakter Integration der Körperstruktur zu erzielen.
Technische Daten
| VE-Modell-Leistungs-Parameter | |||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) | Haltemoment (N.m) | TiltingTorque (N.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Präzision (Grad) | Präzision | IP | Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | 40% | ≤0.10 | 66 | Ja | 12kg |
| 5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | ≤0.10 | 66 | Ja | 18kg |
| 7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | ≤0.10 | 66 | Ja | 32kg |
| 8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | ≤0.10 | 66 | Ja | 28kg |
| 9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | 40% | ≤0.10 | 66 | Ja | 52kg |
| 12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | 40% | ≤0.10 | 66 | Ja | 65kg |
| 14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | 40% | ≤0.10 | 66 | Ja | 88 Kilogramm |
| 17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | 40% | ≤0.10 | 66 | Ja | 135 Kilogramm |
| 21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | ≤0.10 | 66 | Ja | 192 Kilogramm |
| 25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | 40% | ≤0.10 | 66 | Ja | 251 Kilogramm |
Servomotor
Hauptmerkmale
1. Schneller
Verkürzte Positionierungszeit
Schnelle Anweisungsspurhaltung
Wartefrequenz bis zur Bandbreite 1KHz
Eingebaute Kommunikation RS-485.
2. Zuverlässiger
Überlastung mit 3mal
Sperrfilter des Grad-2
Verbessernde Funktionen
Eingebaute dynamische Bremsen (optional)
3. Genauer
Kodierer der hohen Auflösung bis zu 20bit (ppr 1.048.576)
Laststrägheitsentdeckung
Völlig Regelfunktion
3-phasiger 380-VAC-Servolokführersatz des Servomotor 3kw
Einzelteilliste:
1. 3 Kilowatt-Servolokführer
2. 130 Motor, 14N.m, 3KW, 2000rpm, 3phase 380v
3. 3m Servostromkabel (längeres Kabel verfügbar)
4. 3m Servokodiererkabel (längeres Kabel verfügbar)
5. Betriebsanleitung
