Lieferung von innovativen und kosteneffektiven Herumdrehenantrieben
Herkunftsort: | China |
Markenname: | HangTuo |
Zertifizierung: | CE, ISO9001 |
Modellnummer: | SE9 |
Min Bestellmenge: | 1-teilig |
---|---|
Preis: | USD 280~504 / pc |
Verpackung Informationen: | Furnierholzkasten |
Lieferzeit: | 15~45 Tage |
Zahlungsbedingungen: | L / C, T / T, Western Union |
Versorgungsmaterial-Fähigkeit: | 2000 STÜCK PRO MONAT |
Modell: | 9 cm | Gang-Verhältnis: | 61:1 |
---|---|---|---|
Effizienz: | 40% | Typ: | Horizontale |
Anwendung: | Solarenergie | OEM Service: | Verfügbar |
Ursprungsort: | Changzhou, China | Treiber: | 24VDC Motoren |
Markieren: | hydraulischer Durchlaufmotor,Drehwerk |

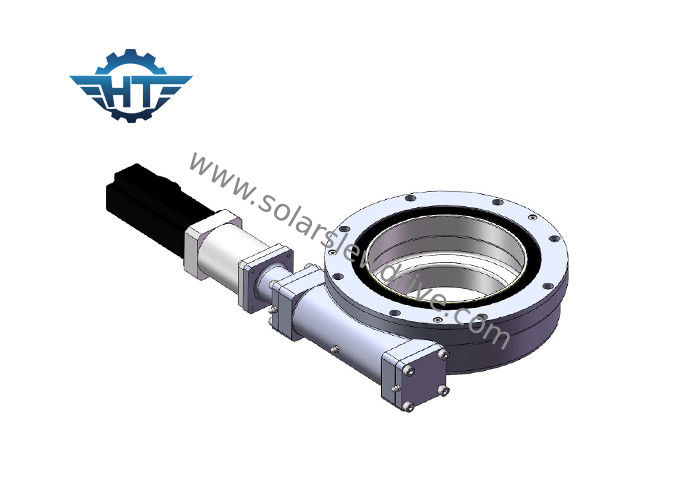

Spurhaltung Sun-des Solardurchlauf-Antriebs mit Plastikpulver-Malerei des Grades IP66 für Solaranlage
Beschreibung
Es gibt viele Arten Durchlauf-Antriebe, die vorgewählt werden können, die folgenden Faktoren berücksichtigend.
1. Tragfähigkeit, Richtung und Eigenschaften: Der Durchlauf-Antrieb ist für das Tragen von hellen Lasten passend, und Rollenlager sind für schwere Lasten und Schlagbeanspruchungen passend. Wenn das Wälzlager abhängig von reiner axialer Last ist, wird das Drucklager im Allgemeinen und wenn das Wälzlager abhängig von reiner Radiallast ist, das Rillenkugellager vorgewählt, oder kurzes Zylinderrollenlager wird im Allgemeinen vorgewählt, und wenn das Drehgerät reiner Radiallast ausgesetzt wird, gibt es auch eine kleine axiale Last, Sie kann Rillenkugellager, eckiges KontaktKugellager, Kegelrollenlager und zentrierende Bälle oder das Zentrieren von Rollenlagern wählen. Wenn die axiale Last groß ist, kann der Kontaktwinkel der eckigen Kontaktkugellager und -Kegelrollenlager vorgewählt werden oder der Gebrauch von zentripetalen Lagern und Drucklagern kombiniert werden, der für extrem hohe axiale Lasten oder spezielle Anforderungen mit großer axialer Starrheit besonders passend ist.
2. Gewährte Geschwindigkeit: Für verschiedene Fahrerarten von Durchlauf-Antrieben im Allgemeinen sind Lager mit kleiner Reibung und niedrige Heizleistung für hohe Geschwindigkeiten passend. Der Entwurf sollte Drehwälzlager anstreben, unter Bedingungen unterhalb ihrer entscheidenden Drehzahl zu arbeiten.
3. Starrheit: Wenn die Lager des Durchlauffahrwerks die Last tragen, produzieren der Laufring und der Kontaktort des Rollenkörpers elastische Deformation, ist die Deformationsmenge zur Last proportional, und sein Verhältnis bestimmt die Lagerstarrheitsgröße. Die Starrheit des Lagers kann durch das vor-Festziehen des Lagers im Allgemeinen verbessert werden. Darüber hinaus im Lagergestellentwurf, in Betracht der Kombination und der Anordnung für Lager kann die Lagergestellsteifheit auch verbessern.
4. Abstimmender Leistungs- und Installationsfehler: Nachdem das Lager in die Arbeitsstellung geladen ist, werden schlechte Installation und die Positionierung durch Herstellungsfehler verursacht. Diesmal wegen des Wellenfischens und die thermische Expansion und andere Gründe, der Lagerbär zu viel Last, frühen Schaden verursachend. Lager des automatischen Zentrierens können die Defekte überwinden, die durch Installationsfehler auf ihren Selbst verursacht werden und sind deshalb für solchen Gebrauch passend.
5. Durchlauf-Antriebsinstallation und -zerlegung: Kegelrollenlager, Rollenlager und Kegelrollenlager, etc., gehören dem inneren und Außenring kann getrennt werden, die Arten (das heißt, so genannte getrennte Lager) tragend, einfach zu installieren und auseinanderzubauen.
Parameter von Se-Reihen
Modell | Verhältnis | Nennleistungs-Drehmoment (N.m) | Kippen Drehmoment (N.m) | Haltemoment (N.m) | Axiale Last (kN) | Radiallast (kN) | Leistungsfähigkeit | Präzision (°) | Selbstsichernd | Gewicht (Kilogramm) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Ja | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Ja | 8 |
5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Ja | 12 |
7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Ja | 21 |
9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Ja | 49 |
12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Ja | 61 |
14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Ja | 63 |
17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Ja | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Ja | 149 |
25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Ja | 204 |
