Lieferung von innovativen und kosteneffektiven Herumdrehenantrieben
 |
| Herkunftsort: | China |
| Markenname: | HangTuo |
| Zertifizierung: | CE, ISO9001 |
| Modellnummer: | SDE7“ |
| Min Bestellmenge: | 1-teilig |
|---|---|
| Preis: | USD 280~504 / pc |
| Verpackung Informationen: | Furnierholzkasten |
| Lieferzeit: | 15~45 Tage |
| Zahlungsbedingungen: | L / C, T / T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 2000 STÜCK PRO MONAT |
| Material: | 50Mn, 42CrMo, QUART | Modell: | SDE7“ |
|---|---|---|---|
| Gang-Verhältnis: | 57:1 | Nennleistungsdrehmoment: | 2000 Nanometer |
| Haltemoment: | 13500 Nanometer | Kippen des Drehmoments: | 7500 Nanometer |
| Effizienz: | 40% | Standardfarbe: | RAL 9006 |
| axiale Last: | 34 KN | Radiallast: | 58 KN |
| Markieren: | hydraulischer Durchlaufmotor,Drehwerk |
||

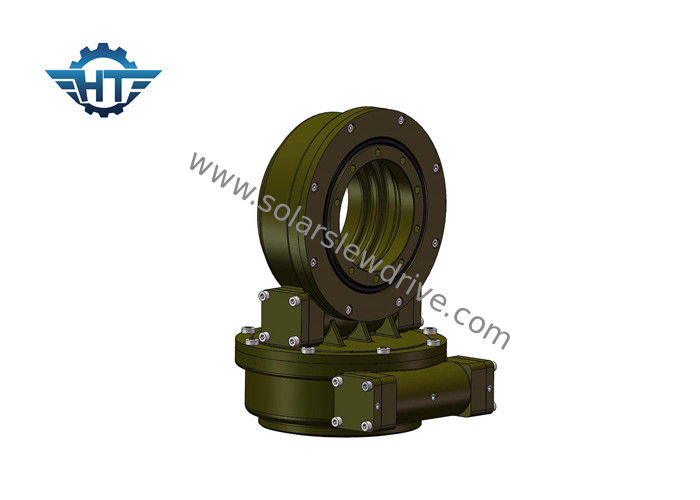

SDE-Reihen verdoppeln Achsen-elektrischer Durchlauf-Antrieb mit Motor DC-24V für Solartracking-system
Einleitung
Doppelachsenherumdrehenantriebe sind für Situationen perfekt, die vertikal und horizontal sich drehen müssen. Typische Anwendungen umfassen Doppelachsensolarverfolger-, -satelliten- und -radarteller, Maschinen, die 360 Grad an beiden Richtungen bewegen müssen.
Eigenschaften
1. Hohes backholding Drehmoment, zum der Solarsicherheit des Tracking-Systems zu verbessern
2. Schneckengetriebe nach innen einschlagend
3. multi Zahnkontakt, zum der hohen Last sicherzustellen
4. selbstsichernde Funktion
Leistungs-Diagramm von SDE
| Modell | Verhältnis | Nennleistungs-Drehmoment (N.m) | Kippen Drehmoment (N.m) | Haltemoment (N.m) | Axiale Last (kN) | Radiallast (kN) | Leistungsfähigkeit |
Präzision (°) |
Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Ja | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ja | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Ja | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Ja | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ja | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ja | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ja | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ja | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ja | 705 |
Elektrischer Gang-Motor
| Bewegungsdaten | Planetarische Daten | ||
| Nennspannung | 24VDC | Verhältnis | 398:1 |
| Nennstrom | 1.3A | Abtriebsdrehmoment | 43Nm |
| Nenndrehzahl | 800Rpm | Ertrag-Geschwindigkeit | 2Rpm |
| Gerade geschützt | IP55/65/66 | Geräusche | <60db> |
Glossar von Schlüsselparametern
Kippen des Moment-Drehmoments: Drehmoment ist die Last, die mit Abstand zwischen der Position der Last und der Mitte des Herumdrehenlagers multipliziert wird. Wenn das qorque, das durch Last und Abstand erzeugt wird, größer als das bewertete Kippenmomentdrehmoment ist, wird Herumdrehenantrieb umgeworfen.
Radiallast: Laden Sie Vertikale zur Achse des Herumdrehenlagers
Axiale Last: Laden Sie Ähnlichkeit zur Achse des Herumdrehenlagers
Haltemoment: Es ist das Rückdrehmoment. Wenn der Antrieb sich Rück- dreht und die Teile nicht geschädigt werden, wird das maximale erzielte Drehmoment Haltemoment genannt.
Selbstsichernd: Nur wenn er geladen wird, ist der Herumdrehenantrieb nicht in der Lage aufzuheben sich drehen und nannten folglich selbstsichernd.
Kundengebundene Dienstleistungen
1. Spezieller Entwurf basiert auf verschiedenen Anwendungen und Projekten
2. Verschiedene Arten von Motoren konnten, wie Hydraulikmotoren, Schrittmotoren, elektrische Motoren etc. zusammengebracht werden.
3. Die verschiedenen Farben sind basiert auf RAL-Code verfügbares; unsere Standardfarbe ist RAL 9006.
