Lieferung von innovativen und kosteneffektiven Herumdrehenantrieben
 |
| Herkunftsort: | China |
| Markenname: | HangTuo |
| Zertifizierung: | CE, ISO9001 |
| Modellnummer: | SDE7“ |
| Min Bestellmenge: | 1-teilig |
|---|---|
| Preis: | USD 280~504 / pc |
| Verpackung Informationen: | Furnierholzkasten |
| Lieferzeit: | 15~45 Tage |
| Zahlungsbedingungen: | L / C, T / T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 2000 STÜCK PRO MONAT |
| Material: | 50Mn, 42CrMo | Modell: | SDE7“ |
|---|---|---|---|
| Gangverhältnis: | 57:1 | Nennleistungs-Drehmoment: | 2000 Nm |
| Haltemoment: | 13500 Nm | Kippen des Drehmoments: | 13200 Nm |
| Leistungsfähigkeit: | 40% | Standardfarbe: | RAL 9006 |
| Axiale Belastung: | 34 kN | Radiale Belastung: | 58 kN |
| Markieren: | Herumdrehenantrieb für Solartracking-system,Solarverfolger-Antrieb |
||

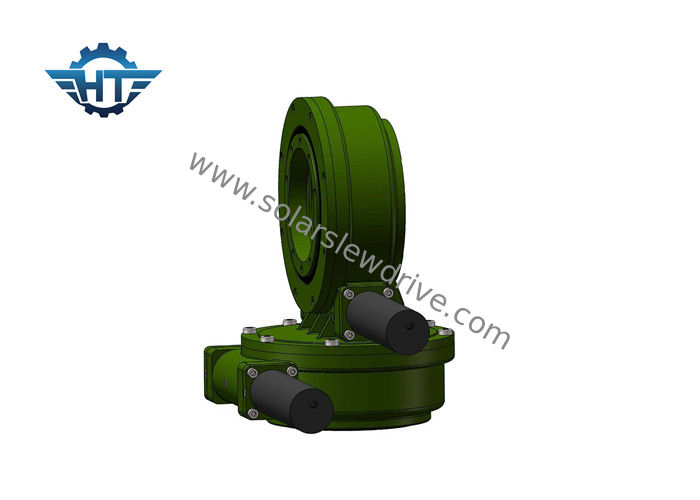

Doppelachsen-Solarverfolger tötete Antrieb mit planetarischem Getriebemotor für Solartracking-system
Einleitung
ACHSENdurchlauf-Antrieb 7 Zoll SDE7 sind Doppelfür Situationen perfekt, die Bahn in Richtung zur Sonne ständig von Sonnenaufgang zu Sonnenuntergang benötigen. Er kann die Energieerzeugungskapazität erhöhen. Typische Anwendungen umfassen Doppelachsen-Solarverfolger, es können auch zugetroffen in den Satelliten- und Radartellern, Maschinen, die 360 Grad an beiden Richtungen bewegen müssen.
Eigenschaften
1. Einschlagen des Schneckengetriebeinneres
2. Multi Zahnkontakt, zum der hohen Last sicherzustellen
3. Selbstsichernde Funktion
4. Kann mit unterschiedlicher Art von Motoren zusammengepaßt werden
Technisches Blatt SDE
| Modell | Verhältnis | Nennleistungs-Drehmoment | Kippen des Drehmoments | Axiale Last | Radiallast | Haltemoment | Leistungsfähigkeit | Präzision | Selbstsichernd | Gewicht |
| N.m | N.m | kN | kN | N.m | Grad | Kilogramm | ||||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Ja | 21kg |
| 5" | 37:1 | 650 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Ja | 32kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Ja | 54kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Ja | 88kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Ja | 157 Kilogramm |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Ja | 214kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Ja | 315kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Ja | 481kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Ja | 682 Kilogramm |
Glossar von Schlüsselparametern
Kippen des Moment-Drehmoments: Drehmoment ist die Last, die mit Abstand zwischen der Position der Last und der Mitte des Herumdrehenlagers multipliziert wird. Wenn das qorque, das durch Last und Abstand erzeugt wird, größer als das bewertete Kippenmomentdrehmoment ist, wird Herumdrehenantrieb umgeworfen.
Radiallast: Lastsvertikale zur Achse des Herumdrehenlagers
Axiale Last: Lastsähnlichkeit zur Achse des Herumdrehenlagers
Haltemoment: Es ist das Rückdrehmoment. Wenn der Antrieb sich Rück- dreht und die Teile nicht geschädigt werden, wird das maximale erzielte Drehmoment Haltemoment genannt.
Selbstsichernd: Nur wenn er geladen wird, ist der Herumdrehenantrieb nicht in der Lage aufzuheben sich drehen und selbstsichernd folglich genannt.
Anwendung
Die Herumdrehenantriebe können für eine breite Palette von Anwendungen benutzt werden. Die Bereiche der Entwicklungsstrecke von den Bagger und von den Kränen, Tagebau und Windkraftanlagen, zur Antenne. Andere Anwendungsbereiche umfassen die Technik und Solartracking-system.
